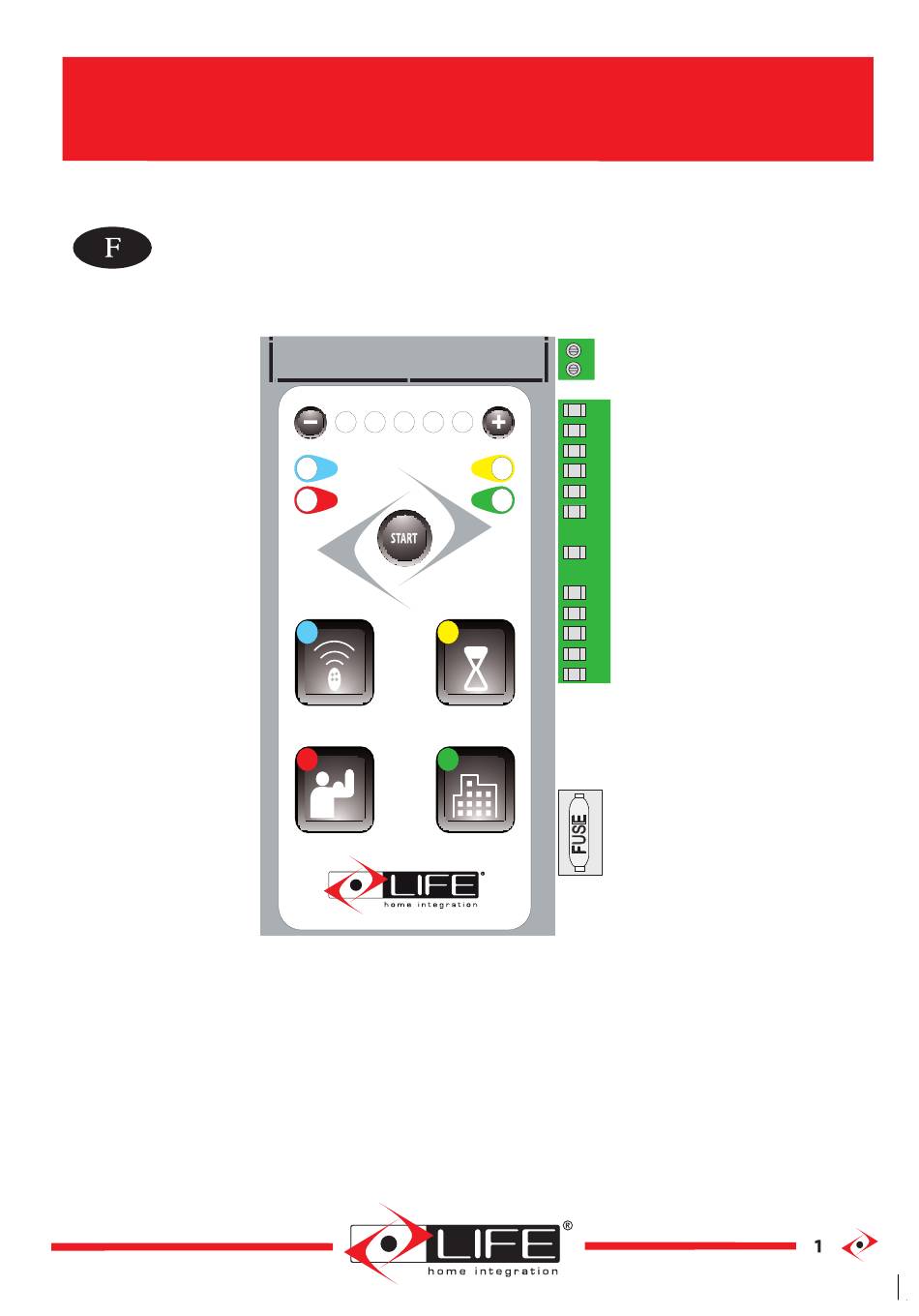

RG1R 24DL CENTRALE DE COMMANDE POUR AUTOMATISMES A UN MOTEUR A 24 V INSTRUCTIONS ET CONSEILS POUR L’INSTALLATION, L’UTILISATION ET L’ENTRETIEN. Rev. 01 - 05/2011 LG...
Page 2
Branchements de la centrale ALIMENTATION TRANSFORMATEUR 230 Vac 50 Hz SCHEMA CÔTE DROIT RG1R 24DL (voir schéma électrique page 3) Bornes Description ANTENNE: entrée causse antenne Utiliser un fil RG58- 50ohm. ANTENNE: entrée fil antenne COMMUN DES COMMANDES ET DES CELLULES: pour les entrées Stop, Overture, Fermeture, Pas-à-Pas et Photo, 6 - 7 STOP: entrée N.C., commande l’arrêt de l’automatisme.
Page 3
RG1R 24DL SKANT - SKANX AERIAL RG58-50ohm COMMANDS COMMON N.C. STOP N.O. OPEN N.O. CLOSE N.O. STEP N.C. FOTO INDICATOR LIGHT 24 Vdc 3W max 24 Vdc 25W max FLASHING OUTPUT dc 200 mA max OUTPUT ac 200 mA max...
Page 4
230V 230V DEFINITION DES FINS DE COURSE S’assurer d’avoir fixé les fins de course mécaniques d’ouverture et de fermeture de l’automatisme. PHA SE 1 REINITIALISATION DE LA CENTRALE 230V 230V 230V PHASE 2 PROGRAMMATION DE LA COURSE a) A ppuyer sur pendant 5 secondes, les 5 voyants s’allument tout d’abord et puis clignotent.
GESTION DE LA RADIOCOMMANDE La centrale de commande est équipée d’un récepteur radio intégré avec mémoire de 1000 codes à 1 canal sur fréquence de 433.92 MHz avec codification LIFE Rolling code et Auto code. APPRENTISSAGE DE LA COMMANDE RADIO...
Page 6
REGLAGES Refermeture automatique Dans cette modalité, en appuyant sur la commande “PAS-A-PAS” l’automatisme change son mouvement selon la séquence 1 – OUVERTURE 2 – PAUSE 3 – FERMETURE 4 – PAUSE; par exemple, si l’automatisme est en train de s’ouvrir et la commande “pas-à-pas” de l’émetteur est appuyée, l’automatisme s’arrête en temps de pause.
FORCE La force règle la poussée et la vitesse de l’automatisme. Appuyer sur le voyant rouge (GAUCHE) s’allume. Appuyer sur pour sélectionner les différentes valeurs de la force. VOYANTS ALLUMES Valeur FORCE Minimum Maximum Attendre 25 secondes ou appuyer de nouveau sur pour sortir.
BRANCHEMENTS ET CONNEXIONS • Avant d’effectuer les branchements et les connections, lire attentivement le chap. PRESCRIPTIONS ET CONSIGNES DE SECURITE et PRESCRIPTIONS ET CONSEILS POUR L’INSTALLATION. • Toutes les opérations de branchement et de connexion doivent être effectuées avec la centrale débranchée de l’alimentation électrique; si le dispositif de déconnection n’est pas à...
BATTERIES TAMPONS + AGECH (EN OPTION) a) La centrale de commande RG1R 24DL peut être équipée d’une paire de batteries-tampons (en option) de 12 V 2Ah (AGE12) qui permettent son fonctionnement en cas d’urgence en cas de coupure de courant électrique.
ESSAI ET MISE EN SERVICE • Seul un TECHNICIEN COMPETENT, dirigé et contrôlé par le TECHNICIEN PROFESSIONNEL DE L’INSTALLATION, doit se charger de l’essai et de la mise en service du système automatisé (ou automatisme). C’est à la personne qui va effectuer l’essai et mettre en service le système automatisé (dont l’unité de contrôle fait partie) de définir les tests prévus en fonction des risques et de vérifier la conformité...
DONNEES RELATIVES AU PRODUCTEUR LIFE home integration est le fabricant de l’unité de contrôle RG1R 24 DL (ou « Unité ») et possède tous les droits sur ce document. Conformément à la directive sur les Machines 98/37/CE, les données du fabricant sont les suivantes: LIFE Home Integration •...
ENTRETIEN 14.1 Prescriptions et conseils pour l’entretien • Une fois testé le système automatisé, NE plus modifier les paramètres programmés. En cas de modification des réglages (ex. modification de la valeur de la tension), REPETER LES VERIFICATIONS PREVUES POUR L’ESSAI ET SUIVANT LES NORMES. •...
Page 13
Composants et dispositifs d’un automatisme type. RECHANGE...
