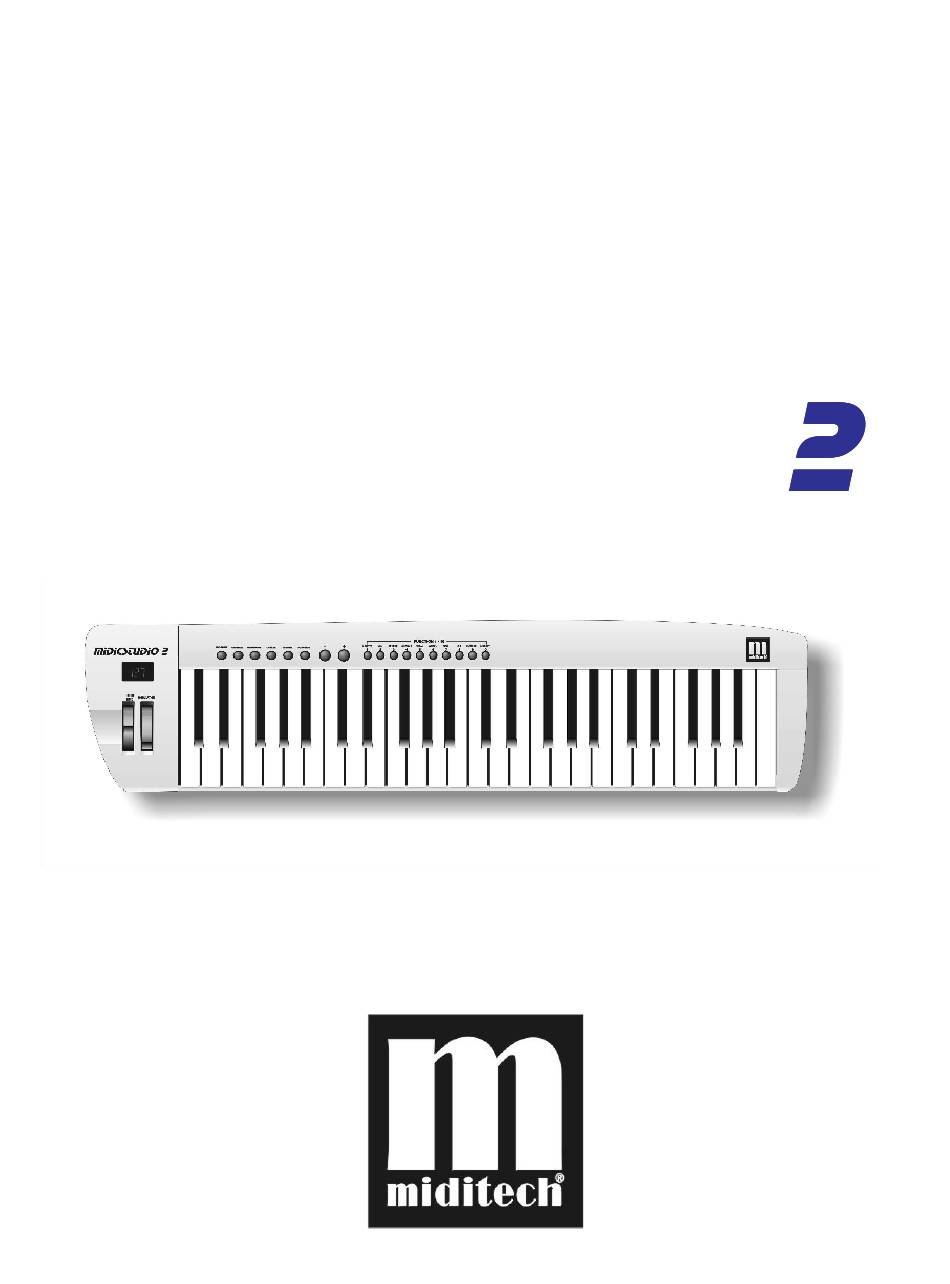

- Page 1 Manuel d`Utilisation 0,',678',2 0,',678',2 0,',678',2 0,',678',2...
-
Page 2: Préface
Préface Merci d’avoir choisi le midiSTUDIO 2, clavier-maître de contrôle MIDI. En utilisant votre midiSTUDIO 2 avec un ordinateur et un logiciel musical approprié, vous détenez déjà un home-studio complet. Ce manuel a été rédigé pour vous aider à vous familiariser aux puissantes caractéristiques du midiSTUDIO 2. -
Page 3: Table Des Matières
Contenu Préface .........……........37 Sommaire ...............…..39 Connexions du panneau arrière ........... 39 Ce que vous devez savoir sur les fonctions MIDI ..... 40 Ce que vous devez savoir sur les fonctions USB ....... 40 Installation des pilotes USB ............41 Mise en marche ..........…...... -
Page 4: Sommaire
Sommaire 1 = Ecran d'affichage 2 = Molettes 3 = Touches opérations de base 4 = Touches +/- 5 = Touches opérations avancées et touches numériques Connexions du panneau arrière 1 = Pédale 2 = Module de son 3 = Ordinateur 4 = Alimentation externe... -
Page 5: Ce Que Vous Devez Savoir Sur Les Fonctions Midi
2, par le cable USB. Cela permet d'économiser des cables et rend le travail plus facile. Le midiSTUDIO 2 offre cette possibilité de transmettre les données MIDI via l'interface USB (MIDI via USB). -
Page 6: Installation Des Pilotes Usb
Puis mettez le bouton de mise en marche sur "On". L'écran d'affichage indiquera le numéro de programme "001" et le clavier transmettra immédiatement ce numéro de programme à l'équipement connecté au midiSTUDIO 2 Notez: • L'affichage par défaut est le numéro de programme. Après toute opération effectuée sur le clavier, l'affichage revient au numéro de programme. -
Page 7: Opérations De Base
• Après avoir entré des données, les nouvelles données sont transmises immédiatement. Opérations de base Réglage des programmes Appuyez sur le bouton PROGRAM , le numéro de programme en cours apparaît alors sur l'écran. Utilisez les touches + et – pour modifier le numéro de programme. - Page 8 Octave Appuyez sur le bouton OCTAVE , l'octave en cours apparaît sur l'écran. Utilisez les boutons + et – pour modifier la valeur de l'octave de –2 à +2, c'est-à-dire deux octaves vers le bas ou vers le haut. 3 secondes après avoir enregistré votre réglage, l'écran indique à nouveau le numéro de programme.
- Page 9 Diviser le clavier (Fonction split) Cette fonction divise le clavier en un côté gauche et un côté droit. Vous pourrez jouer un instrument différent du coté gauche que du coté droit. Appuyez sur la touche SPLIT afin d'activer la fonction split. Sur l'écran, trois points sont allumés.
-
Page 10: Opérations Avancées
Opérations avancées En plus des opérations de bases décrites plus haut, vous pouvez accéder à des fonctions supplémentaires en utilisant le bouton FUNCTION . Quand cette fonction est mise en route, cela sera indiqué par trois points illuminés sur l'écran. Notez que pendant la fonction split seulement deux points sont allumés. - Page 11 Niveau de Reverb (Reverb Level) Appuyez sur le bouton FUNCTION , l'écran affiche "F-" pour vous permettre de sélectionner un code de fonction. Appuyez alors sur le bouton 3 (REVERB) , le niveau de reverb en cours apparaît à l'écran. Vous pouvez alors régler le niveau de reverb dans une échelle de valeur allant de 1 à...
- Page 12 Assignation de pédale (Pedal Definition) Appuyez sur le bouton FUNCTION , l'écran affiche "F-" pour vous permettre de sélectionner un code de fonction. Appuyez alors sur le bouton 5 (PEDAL) , le code d'assignation de pédale en cours apparaît à l'écran. Vous pouvez alors définir la pédale raccordée au clavier en utilisant les boutons numériques de 1 à...
- Page 13 affichée moins 1. Par exemple, le volume "099" à l'écran transmet en fait "098", etc. 3 secondes après avoir enregistré votre réglage, l'écran indique à nouveau le numéro de programme. Réglage du MSB Appuyez sur la touche FUNCTION , l'écran affiche "F-" pour vour permettre de sélectionner un code de fonction.
- Page 14 3 secondes après avoir enregistré votre réglage, l'écran indique à nouveau le numéro de programme. Mode MIDI Appuyez sur la touche FUNCTION , l'écran affiche "F-" pour vour permettre de sélectionner un code de fonction. Appuyez alors sur le bouton 9 (M.MODE), le code de mode MIDI en cours apparaît à...
-
Page 15: En Cas De Problèmes
"demander" à l'appareil MIDI, comme le fait par exemple l'interface USB. L'interface MIDI ne prévoit pas que des périphériques soient reconnus. Il est donc normal que le midiSTUDIO 2 soit reconnu via USB et pas reconnu via MIDI. - Page 16 La pédale de contrôle ne fonctionne pas. . . Peut-être avez-vous une pédale non adaptée au midiSTUDIO 2? Il existe deux types de pédales, celles qui ouvrent le contact électrique en les actionnant, et ceux qui ferment le contact. Ce clavier requiert une pédale laquelle, une fois actionnée, ferme le contact!!
- Page 17 L'alimentation externe ne fonctionne pas. . . Si le clavier n'est pas alimenté, contrôlez si le clavier fonctionne en le raccordant via USB. Si il fonctionne, l'alimentation externe est probablement défectueuse. Si le problème persiste. . . vous pouvez bien sur nous contacter sous: Info@Miditech.de...
-
Page 18: Spécifications Techniques
Spécifications techniques Model: 0LGLVWXGLR Clavier 49 touches standard dynamiques Molettes Molette de Pitch Bend Molette de Modulation Boutons de Programme et Fonction Changement de programme Split (Division du clavier) Transposition Changement d'Octave Mémoire Fonction + / - 10 boutons numériques (de 0 à 9) Courbe de Vélocité... -
Page 19: Implémentation Midi
Implémentation MIDI Function Transmitted Remark Format Program Default Cn, pp Change 0 - 127 Channel Default Change 0 - 15 Note Default 36 - 84 Change 0 - 120 Velocity Key down 0 - 127 Key up 0 - 127 Volume Default Change... -
Page 20: Index
INDEX Assignation de pédale 47 Opérations de base 42 Assignation des molettes 47 Préfcae 37 Boutons de commande 42 Réglage de l’octave 43 Connexions 39 Réglage des canaux MIDI 46 Courbe de vélocité 45 Réglage du LSB 48 Diviser le clavier 44 Réglage du mode MIDI 49 Ecran d’affichage Réglage du MSB 48...
