ELC ALF2412 Notice D'instructions

Le ventilateur ne fonctionne que lorsque cela est nécessaire.
Signalisation :
LED verte : "ON" la tension en sortie est présente.
LED Rouge : "STATUS" la protection contre une température de fonctionnement
excessive est active ou un défaut de régulation limite la tension de sortie à 34 V.
5. MAINTENANCE, NETTOYAGE
Aucun entretien n'est à envisager pour cet appareil.
Eviter la poussière, l'humidité, les chocs, votre appareil vous en sera reconnaissant.
Si le témoin vert ne s'allume pas à la mise sous tension, vérifier :
- la présence de tension secteur
- le raccordement au réseau
Si la led rouge STATUS s'allume, l'alimentation présente soit un défaut de régulation et
la sortie est limitée à 34 V, soit un fonctionnement à une température excessive (le
ventilateur est peut être défectueux) et la sortie est coupée.
Dans ce cas veuillez retourner l'alimentation à notre SAV.
6. SERVICE APRES VENTE
Cet appareil est garanti DEUX ANS pièces et main-d'oeuvre contre tous vices de
fabrication, les frais de retour sont à la charge du client. Seuls les appareils retournés
avec une facture d'achat datée pourront être couverts par la garantie. Toute interven-
tion sur l'appareil par des personnes ou organismes non agréés, fait perdre le bénéfice
de la garantie.
7. DECLARATION DE CONFORMITE
ELC
59 Avenue des Romains
74000 ANNECY-FRANCE
Tél. : +33 (0)4 50 57 30 46 Fax : +33 (0)4 50 57 45 19
déclare que le produit
Nom : ALIMENTATION STABILISEE (DC power supply)
Type : ALF2412
est conforme aux spécifications suivantes :
Sécurité : EN 61010-1 : 2010
CEM : EN 61326-1 : 2006
Informations complémentaires :
Le produit ci-dessus est conforme aux exigences de la Directive Basse Tension
2006/95/CE et de la Directive Compatibilité Electromagnétique 2004/108/CE.
Annecy le 18/04/12
ÉLIMINATION DES DÉCHETS PAR LES UTILISATEURS DANS LES MÉNAGES
PRIVÉS AU SEIN DE L'UNION EUROPÉENNE
Ce symbole sur le produit ou sur son emballage indique que ce produit ne doit pas être jeté avec
vos autres ordures ménagères. Il est de votre responsabilité de vous débarrasser de vos
déchets en les apportant à un point de collecte désigné pour le recyclage des appareils
électriques et électroniques. La collecte et le recyclage séparés de vos déchets au moment
de l'élimination contribuera à conserver les ressources naturelles et à garantir un recyclage
respectueux de l'environnement et de la santé humaine. Pour plus d'informations sur le centre
de recyclage le plus proche de votre domicile, contactez la mairie la plus proche, le service
d'élimination des ordures ménagères ou le magasin où vous avez acheté le produit.
5. MAINTENANCE
No particular maintenance is required for this instrument.
Avoid dust, humidity, shocks : your instrument will be grateful to you for that.
If the green indicator does not light up when plugging, check :
- the connection to the main input voltage
- Main voltage presence
if red LED lights up, the power supply has a regulation defect and the output is limited
at 34 V, or it works in overheat (problem with the fan) and the output is cut.
In this case, please return this power supply to our after sales service.
6.AFTER SALES SERVICE
During TWO YEARS, spare parts and workmanship are guaranteed. This guarantee does
not apply to instrument presenting defects or failures caused by an improper use. Return
expenses are borne by the client. Only devices returned with a dated purchasing invoice
can be recovered by the guarantee. Any intervention carried out by unauthorized persons
or organizations, shall void the guarantee.
7. DECLARATION OF CONFORMITY
ELC
59 Avenue des Romains
74000 ANNECY-FRANCE
Phone : +33 (0)4 50 57 30 46 Fax : +33 (0)4 50 57 45 19
declares the product
Name : DC STABILIZED POWER SUPPLY
Type : ALF2412
conformable to the following specifications :
Safety : EN 61010-1 : 2010
EMC : EN 61326-1 : 2006
Complementary informations :
The product above is conformable to the requirements of the «Low voltage» directive
2006/95/CEE and the «Electromagnetic compatibility» directive 2004/108/CEE.
Annecy, on 2012/04/12
ELIMINATION OF MANUFACTURING WASTES BY THE PRIVATE
USERS IN THE EU
This symbol written in the product or in its packaging indicates that this product must not be throw in the
garbage with your other waste.
Its your responsability to rid of your manufacturing wastes bringing it to a specialized
sorting office for the recycling of electrical and electronic instruments.
Collection and recycling separated of your wastes will contribute to preserve natural
resources and guarantee a recycling respectful of the Environment and human health.
For further information concerning the recycling center near your place of residence,
contact your town hall, the elimination service of garbage heap or the store where you
bought the instrument.
Henri Curri, gérant
Henri Curri, Manager
NOTICE D'INSTRUCTIONS DE L'ALIMENTATION ALF2412
1. RENSEIGNEMENTS PRELIMINAIRES
Constructeur : elc 59, avenue des Romains
Téléphone : +33 (0)4 50 57 30 46 Télécopie : +33 (0)4 50 57 45 19
Instrument : ALIMENTATION STABILISEE
Marque : elc
Type : ALF2412
2. DESCRIPTION
2-1 Présentation
Vous venez d'acquérir l'alimentation type ALF2412, nous vous remercions et vous
félicitons de votre choix.
Cet appareil électronique a été construit conformément à la norme européenne
EN 61010-1.
Le présent manuel d'instructions contient des textes d'information et d'avertissement

qui doivent être respectés par l'utilisateur, pour assurer un fonctionnement sûr et pour
maintenir l'appareil en bon état.
Cet appareil est destiné à un usage professionnel, industriel ou éducatif.

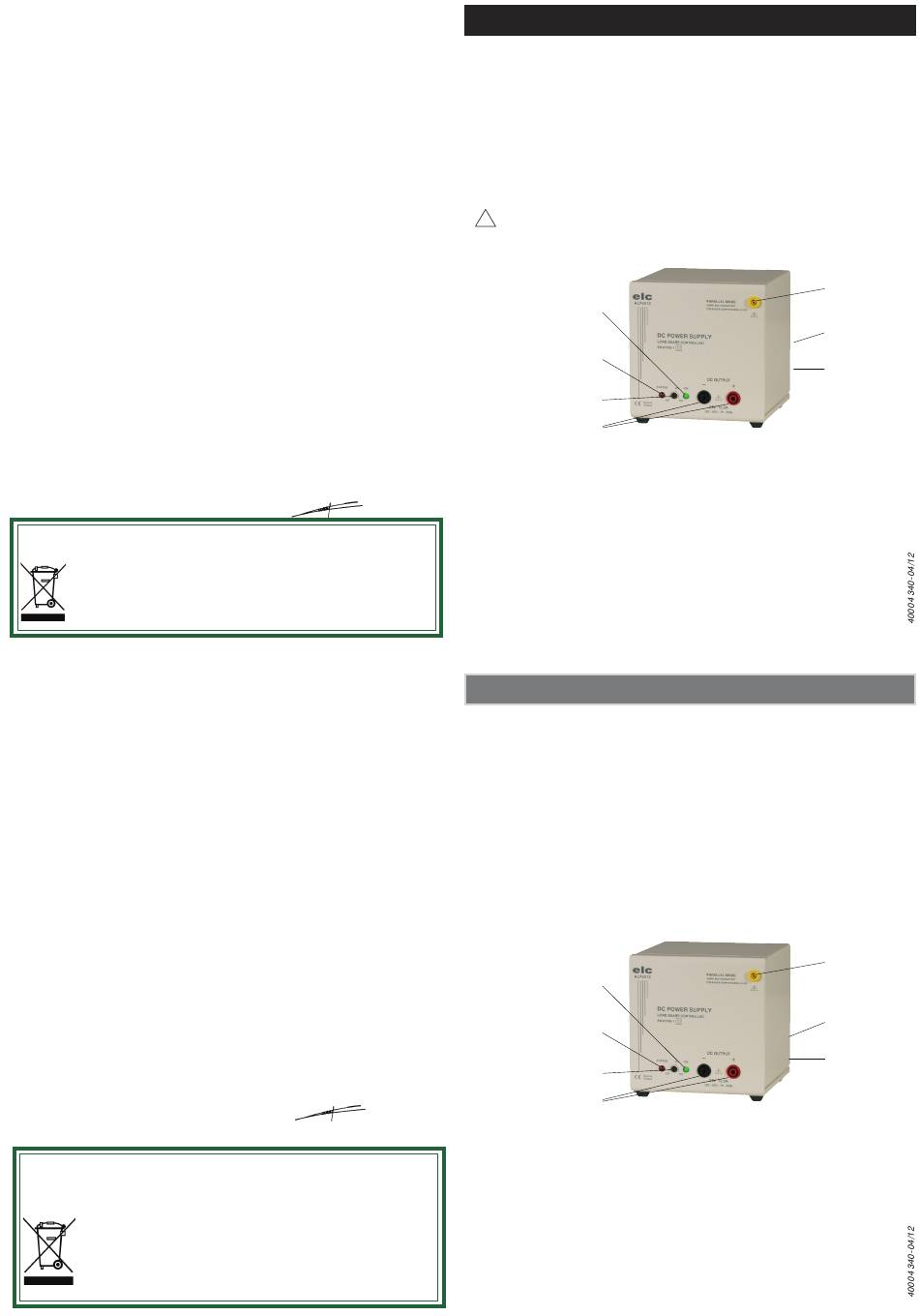

2-2 Vue d'ensemble
Voyant ON :
présence tension
Voyant STATUS
Réglage fin
de tension
Douilles de
sortie - et +
2-3 Caractéristiques techniques
Les caractéristiques de l'appareil sont données aux bornes de l'alimentation à 23°C.
Tension de sortie : ajustable de 20 V à 30 V par potentiomètre.
Ondul. résid. totale : < 3 mV efficace
Ondul. basse fréq. : < 8 mV crête à crête
Ondul. fréq. découp. : < 8 mV crête à crête (avec larg. bande 20 MHz).
Pics de commutation : < 50 mV crête à crête (avec larg. bande 20 MHz).
Régul. de charge : < 50 mV pour une variation de charge de 0 à 100%
Régulation secteur : < 10 mV pour une variation de 198 à 253 V.
Régul. dynamique : < 1% pour une variation de charge de 10 à 90%.
Résistance interne : < 4 mΩ
Temps de maintien : 25 ms à charge 50% et 12 ms à 100% secteur à 200 V
Rendement : >80% à puissance maxi (300 W en sortie).
Courant de sortie : 15 A @ 20 V, 12.5 A @ 24V et 10 A @ 30 V ; Icc : 15.5 A.
ALF2412 POWER SUPPLY INSTRUCTIONS MANUAL
1. PRELIMINARY INFORMATIONS
Manufacturer : elc 59, avenue des Romains 74000 ANNECY-FRANCE
Phone : +33 (0)4 50 57 30 46
Instrument : STABILIZED POWER SUPPLY
Brand : elc
Type : ALF2412
2. DESCRIPTION
2-1 Presentation
You have purchased an ALF2412 type power supply. We thank you and congratulate
you for your good choice.
This device was manufactured in accordance with European standard EN 61010-1.
This instructions manual contains informations and warnings the buyer must comply with
in order to ensure safe and sustained operation.
This instrument is intended for professional, educational or industrial uses.
2-2 Overall view
ON status :
voltage presence
STATUS indicator
Fine voltage
adjustement
Outputs "- " and "+"
2-3 Technical specifications
Technical features at 23°C at the terminals of the power supply.
Output voltage : adjustable from 20 V to 30 V by potentiometer.
Total ripple : < 3 mV rms.
Low freq. ripple : < 8 mV peak to peak.
Switching freq. ripple : < 8 mV peak to peak (with bandwidth 20 MHz).
Switching peak : < 50 mV peak to peak (with bandwidth 20 MHz).
Charge regulation : < 50 mV for a load change from 0 to 100%.
Mains regulation : < 10 mV for a line change from 198 to 253 V.
Dynamic regulation : < 1% for a load change from 10 to 90%.
Internal resistance : < 4 mΩ
Hold-up time : 25 ms for half load and 12ms for full load main at 200 V.
Efficiency : >80% for maximum power (300 W in output).
Output current : 15 A @ 20 V, 12.5 A @ 24 V and 10 A @ 30 V ; Icc : 15.5 A
74000 ANNECY-FRANCE
Share Bus
Interrupteur
Marche/Arrêt
Embase
secteur
Fax : +33 (0)4 50 57 45 19
Share Bus
On/ Off
Switch
Main
input voltage
