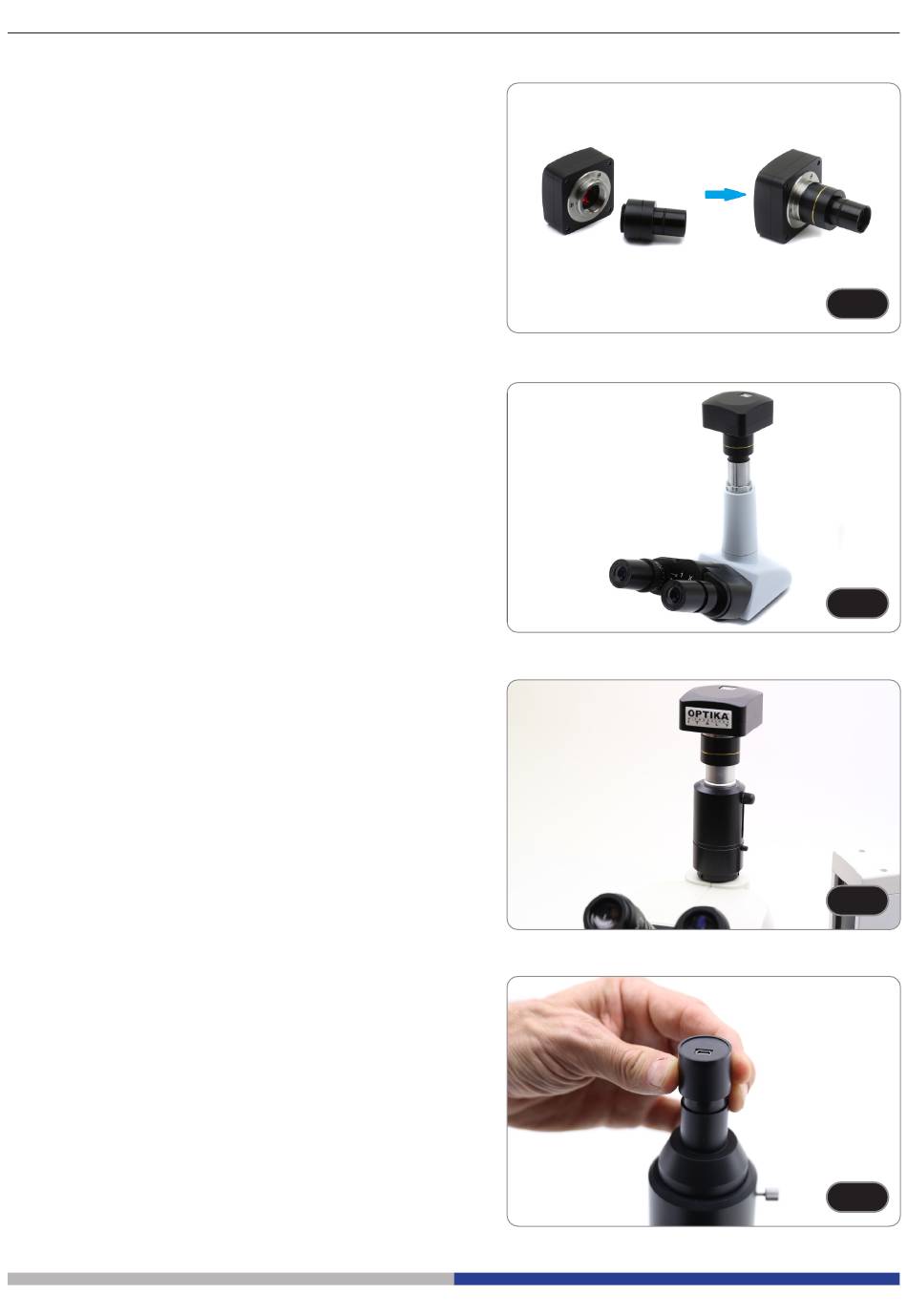

8.1.2
Tête trinoculaire avec lentille de projection
1. Retirez les capuchons de protection de la caméra et de la
lentille de projection.
2. Visser la lentille de projection sur le filetage de la caméra.
(Fig. 4)
•
Installation sur microscopes biologique
3. Insérez l'extrémité de la lentille de projection dans le trou
vide du tube photo. (Fig. 5)
•
Installation sur stéréomicroscopes
4. Insérez l'extrémité de la lentille de projection dans le trou
vide du tube photo. (Fig. 6)
•
Installation de la caméra C-E2
5. Insérez l'extrémité de la caméra dans le trou vide du tube
photo. (Fig. 7)
N°Vert 0800 878 202 / service.client@cookson-clal.com
Page 62
F ig. 4
F
ig. 4
F ig. 5
F
ig. 5
F ig. 6
F
ig. 6
F ig. 7
F
ig. 7
