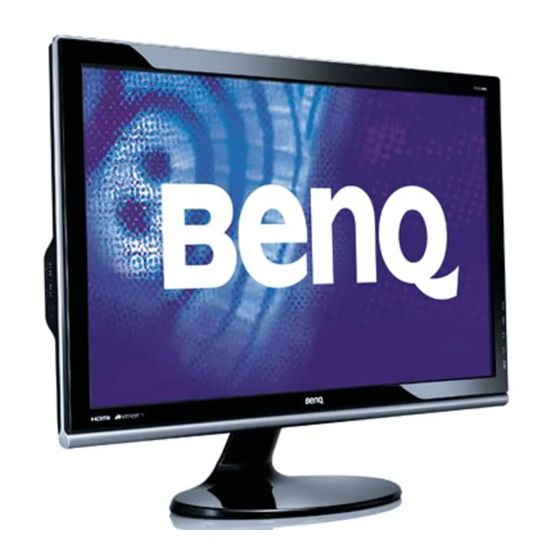

Moniteur LCD
Manuel d'utilisation
E2220HD
E2420HD
EW2420
Bienvenue

Publicité

Table des Matières
loading

Sommaire des Matières pour BenQ E2220HD

  • Page 1 Moniteur LCD Manuel d’utilisation E2220HD E2420HD EW2420 Bienvenue...
  • Page 2: Limitation De Responsabilité

    Copyright Copyright © 2010 BenQ Corporation. Tous droits réservés. Aucune partie de cette publication ne peut être reproduite, transmise, transcrite, stockée sur un système d'archivage ou traduite dans une langue ou un langage informatique, sous aucune forme ou par aucun moyen électronique, mécanique, magnétique, optique, chimique, manuel ou autre, sans l'autorisation écrite préalable...
  • Page 3: Table Des Matières

    Installation matérielle du moniteur ................7 Comment séparer la base du support ..................12 Tirer pleinement profit de votre moniteur BenQ ............13 Installation du moniteur sur un nouvel ordinateur..............14 Mise à niveau du moniteur sur un ordinateur existant .............. 15 Comment installer sur les système Windows 7 ................
  • Page 4: Pour Commencer

    Lorsque vous déballez le produit, vérifiez que vous disposez des éléments suivants. Si certains éléments manquent ou sont endommagés, contactez immédiatement le revendeur auprès duquel vous avez acheté votre moniteur. Moniteur à cristaux liquides BenQ E2420HD Base du moniteur Guide de démarrage rapide...
  • Page 5: Câble Audio

    Câble vidéo : DVI-D (Accessoire optionnel pour les modèles avec entrées DVI, vendu séparément) Câble vidéo : HDMI (Accessoire optionnel pour les modèles avec entrées HDMI, vendu séparément) Câble audio Câble USB Crochet du casque Envisagez la possibilité de conserver le carton et l’emballage pour une utilisation ultérieure lorsque vous pourrez avoir à...
  • Page 6: Présentation Du Moniteur

    2. Présentation du moniteur Vue avant E2420HD Vue arrière 1. Haut-parleurs 2. Prise d’entrée alimentation secteur 3. Entrée audio et Sortie audio 4. Clip des câbles 5. Connecteur HDMI x 2 6. Connecteur DVI-D 7. Connecteur D-Sub 8. Port USB x 1 (montant ; connexion au PC) 9.
  • Page 7: Installation Matérielle Du Moniteur

    3. Installation matérielle du moniteur Si l’ordinateur est sous tension, vous devez le mettre hors tension avant de continuer. Ne branchez pas et ne mettez pas le moniteur sous tension avant d’y être invité. 1. Fixez la base du moniteur. Veuillez procéder avec soin pour éviter d’endommager le moniteur.
  • Page 8 2. Connectez le câble vidéo de l’ordinateur. Pour connecter le câble D-Sub Branchez le connecteur du câble sous-D (à l’extrémité sans filtre ferrite) au connecteur vidéo du moniteur. Branchez l’autre prise du câble (à l’extrémité avec filtre ferrite) au connecteur vidéo de l’ordinateur. Serrez toutes les vis à...
  • Page 9 3. Connectez le câble audio. Branchez le câble audio entre le connecteur sur l’arrière du moniteur (Entrée audio) et la prise audio de votre ordinateur. Si vous préférez utiliser des haut-parleurs externes, veuillez utiliser un autre câble audio (en général fourni avec les haut-parleurs) pour brancher le moniteur (Sortie audio) à...
  • Page 10 5. Connectez le câble d’alimentation au moniteur. Branchez une extrémité du cordon d’alimentation dans la prise marquée « POWER IN » sur l’arrière du moniteur. Ne connectez pas tout de suite l’autre extrémité à une prise secteur. 6. Faites passer les câbles par le support libre. Libérez le clip de maintien des câbles en appuyant sur le clip vers l’intérieur comme illustré.
  • Page 11 Mettez l’ordinateur également sous tension et suivez les instructions de la section 4 : Tirer pleinement profit de votre moniteur BenQ à la page 13 pour installer le logiciel du moniteur. Installation matérielle du moniteur...
  • Page 12: Comment Séparer La Base Du Support

    Comment séparer la base du support 1. Préparez le moniteur et la zone. Mettez le moniteur hors tension et l’alimentation avant de débrancher le câble d’alimentation. Mettez l’ordinateur hors tension avant de débrancher le câble signal du moniteur. Protégez le moniteur et l’écran en libérant une zone plane dégagée sur votre bureau et en plaçant quelque chose de doux comme une serviette sur le bureau pour protection avant de coucher la face de l’écran sur une surface propre...
  • Page 13: Tirer Pleinement Profit De Votre Moniteur Benq

    4. Tirer pleinement profit de votre moniteur BenQ Pour tirer le meilleur parti de votre nouvel écran LCD couleur BenQ, installez le logiciel pilote personnalisé du moniteur LCD BenQ comme fourni sur le CD-ROM du moniteur LCD BenQ. Les circonstances de connexion et d’installation de votre moniteur LCD BenQ détermine la procédure à...
  • Page 14: Installation Du Moniteur Sur Un Nouvel Ordinateur

    LCD BenQ est le tout premier moniteur à y être connecté. ISi vous ajoutez le moniteur LCD BenQ à un ordinateur existant auquel un autre moniteur a déjà été connecté (et qui a un pilote de moniteur installé), ne suivez pas ces instructions. Suivez au contraire les instructions suivantes de la Mise à...
  • Page 15: Mise À Niveau Du Moniteur Sur Un Ordinateur Existant

    Il est possible que le pilote du moniteur LCD BenQ fonctionne parfaitement avec d’autres versions de Windows, cependant au moment où ce manuel est écrit, BenQ n’a effectué aucun test de ce pilote sur d’autres versions de Windows et ne peut pas garantir son fonctionnement sur ces systèmes.
  • Page 16: Comment Installer Sur Les Système Windows 7

    4. Cliquez sur l’onglet Pilote et sur le bouton Mettre à jour le pilote 5. Insérez le CD-ROM du moniteur LCD BenQ dans un lecteur de CD de l’ordinateur. Mettre à jour le pilote logiciel Parcourir mon 6. Dans la fenêtre , sélectionnez l’option...
  • Page 17: Comment Installer Sur Les Systèmes Windows Vista

    Mettre à jour le pilote 5. Cliquez sur l’onglet et sur le bouton 6. Insérez le CD-ROM du moniteur LCD BenQ dans un lecteur de CD de l’ordinateur. 7. Dans la fenêtre Mettre à jour le pilote logiciel , sélectionnez l’option Parcourir mon ordinateur à...
  • Page 18: Comment Installer Sur Les Systèmes Windows Xp

    La fenêtre Propriétés du moniteur s’affiche. Si le pilote fourni est listé comme étant BenQ et si le modèle correspondant à votre nouveau moniteur, les pilotes appropriés sont déjà installés et il n’y a rien d’autre à faire. Annulez ces fenêtres de propriétés.
  • Page 19: Optimisation De L'image

    éléments du menu de géométrie. Pour vous aider dans cette tâche, BenQ a fourni un utilitaire de test de l’écran que vous pouvez utiliser pour vérifier la couleur, le niveau de gris, et le gradient de ligne de l’écran.
  • Page 20: Comment Ajuster Votre Moniteur

    6. Comment ajuster votre moniteur Le panneau de commande AUTO : Permet le réglage automatique de la position verticale, de la phase, de la position horizontale et de la fréquence d’horloge des pixels. MENU 2. Touche : Active le menu principal de l’OSD et retourne au menu précédent ou quitte l’OSD.
  • Page 21: Mode Touche Spéciale

    Mode touche spéciale Les touches du moniteur servent de touches spéciales pour fournir un accès direct à des fonctions particulières lorsque le menu n’est pas affiché actuellement à l’écran. Touches spéciale de Volume Appuyez la touche pour afficher les indicateurs de Volume .
  • Page 22: Mode Du Menu Principal

    Mode du menu principal Vous pouvez utiliser le menu OSD (affiché à l’écran) pour ajuster tous les paramètres sur votre écran. Les options de menu disponibles peuvent varier selon les sources d'entrée, ‘les fonctions et les réglages. Appuyez la touche MENU pour afficher le menu principal suivant de l’OSD.
  • Page 23 Menu AFFICH Les options de menu disponibles peuvent varier selon les sources d'entrée, ‘les fonctions et les réglages. 1. Appuyez la touche MENU pour afficher le menu principal. 2. Appuyez les touches pour DISPLAY MODE: Standard AFFICH sélectionner ., puis appuyez la Auto Adjustment touche ENTER...
  • Page 24 Position H. Ajuste la position horizontale de Appuyez les touches 0 à 100 l’image sur l’écran. pour ajuster la Position V. Ajuste la position verticale de 0 à 100 valeur. l’image sur l’écran. Horloge Pixel Ajuste la fréquence de l’horloge 0 à...
  • Page 25: Menu Image

    Menu IMAGE Les options de menu disponibles peuvent varier selon les sources d'entrée, ‘les fonctions et les réglages. 1. Appuyez la touche MENU pour afficher le menu principal. 2. Appuyez les touches pour PICTURE MODE: Standard IMAGE sélectionner , puis appuyez la Brightness touche ENTER...
  • Page 26 Couleur ENTER - Appuyez pour accéder au menu Couleur. Normal Permet aux vidéos et aux Appuyez les touches photos d’être affichées en pour couleurs naturelles. C’est la sélectionner cette option. couleur par défaut de l’usine. Bleuâtre Applique une teinte froide à l’image.
  • Page 27 Menu IMAGE AVANCÉE Les options de menu disponibles peuvent varier selon les sources d'entrée, ‘les fonctions et les réglages. 1. Appuyez la touche MENU pour afficher le menu principal. 2. Appuyez les touches pour IMAGE AVANCÉE sélectionner , puis appuyez la touche ENTER pour accéder au Picture Mode...
  • Page 28 • ACTIVÉ Présentation Affiche l’aperçu des images à Appuyez les touches l’écran avec le mode • DÉSACT pour sélectionné dans Mode modifier les d’image. L’écran sera divisé en paramètres. deux fenêtres. La fenêtre de gauche est une démonstration des images en mode Standard, alors que la fenêtre de droite présente les images avec le mode spécifié.
  • Page 29 • RVB Format Détermine l’espace de couleur Appuyez la touche ENTER couleur (RVB ou YUV) en fonction du pour • YUV signal vidéo détecté suivant : sélectionner cette option. Appuyez les • D-Sub (VGA) depuis le PC : Le Format couleur par touches défaut est RVB.
  • Page 30 Menu Audio Les options de menu disponibles peuvent varier selon les sources d'entrée, ‘les fonctions et les réglages. 1. Appuyez la touche MENU pour afficher le menu principal. 2. Appuyez la touche pour AUDIO MODE: Standard sélectionner , puis appuyez la touche Volume ENTER pour accéder au menu.
  • Page 31 Menu SYSTEM Les options de menu disponibles peuvent varier selon les sources d'entrée, ‘les fonctions et les réglages. 1. AAppuyez la touche MENU pour afficher le menu principal. 2. Appuyez les touches pour SYSTEM MODE: Standard SYSTÈME sélectionner , puis appuyez la Input D-sub touche...
  • Page 32 Paramètres OSD ENTER Paramètres OSD - Appuyez pour accéder au menu • English Langue Définit la langue du menu Appuyez les touches OSD. • Français pour ajuster la valeur. • Deutsch • Italiano • Español • Polski • 日本語 • Česky Les options de langue affichées à...
  • Page 33 • OUI Verrou OSD Évite que les réglages de l’écran Appuyez les touches soient changés • NON pour ajuster la accidentellement. Lorsque cette valeur. fonction est activée, le fonctionnement des Pour déverrouiller les commandes OSD lorsque commandes OSD et des l’OSD est réglé...
  • Page 34 • OUI Rétablir tout Rétablit tous les réglages de Appuyez les touches mode, de couleur et de • NON pour ajuster la valeur. géométrie aux valeurs par défaut de l’usine. *DDC/CI est l’acronyme de Display Data Channel/Command Interface, qui a été développée par la Video Electronics Standards Association (VESA) pour étendre le standard DDC existant.
  • Page 35: Dépannage

    7. Dépannage Foire aux questions (FAQ) L’image est floue : Lisez les instructions du lien « Ajuster la résolution de l’écran » sur le CD pour sélectionner la résolution et la fréquence de rafraîchissement appropriées. Utilisez-vous un câble d’extension VGA ? Effectuez un test après avoir retiré...
  • Page 36 Une légère ombre de l’image statique affichée est visible à l’écran : • Activez la fonction de gestion de l’alimentation pour permettre à votre ordinateur et votre moniteur d’entrer en mode de veille basse consommation lorsqu’ils ne sont pas utilisés. •...
  • Page 37: Pour Plus D'aide

    • Installez un pilote USB correspondant si disponible. Pour plus d'aide ? Si vous ne parvenez pas à résoudre vos problèmes en suivant les instructions de ce manuel, contactez votre revendeur ou envoyez-nous un courrier électronique à l'adresse suivante : Support@BenQ.com. Dépannage...

Ce manuel est également adapté pour:

E2420hdEw2420
