Une fois que la piscine a été remplie d'eau et que tous les supports en U et les pieds d'angle sont positionnés au milieu de
chaque bloc de patio, procédez à l'assemblage de l'abri de piscine.

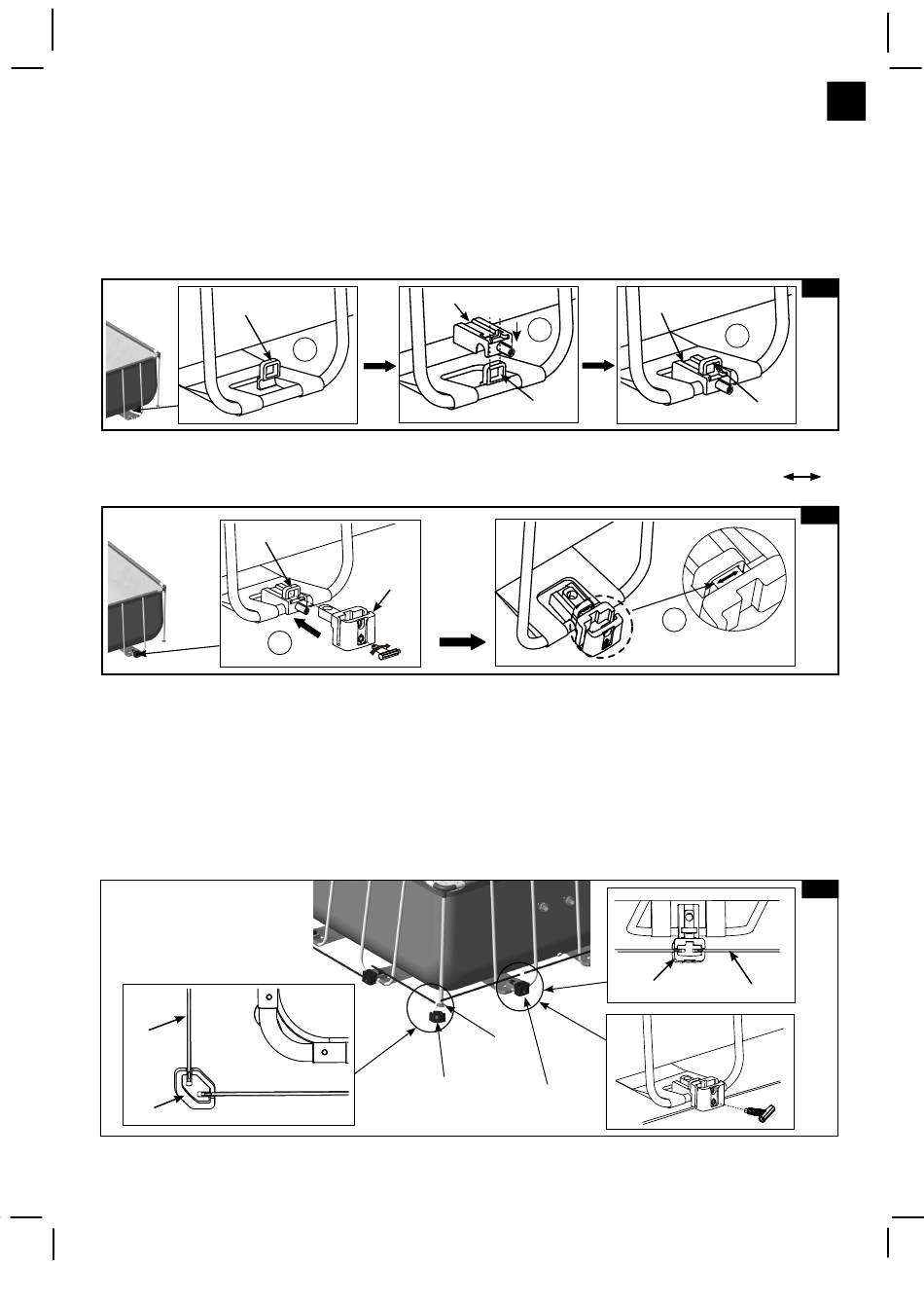

1. Installation des pinces intérieures et extérieures du fond du support en U et des bases latérales réglables
• Placez d'abord la pince intérieure inférieure du support en U (43) à l'intérieur du support en U (12), puis placez la pince
extérieure inférieure du support en U (41) sur la pince intérieure (43) et le support en U (12). Assurez-vous que la pince
intérieure (43) est insérée dans l'ouverture de la pince extérieure (41) (FIG 13).
43
• Insérez l'extrémité saillante de la base réglable latérale (42) dans l' ouverture de la pince intérieure inférieure du support
en U (43). Utilisez la clé à boulon incluse (20) pour tourner le boulon à l'intérieur de la base réglable (42) afin de la fixer à
la pince extérieure (41). Tournez le boulon dans le sens des aiguilles d'une montre jusqu'à ce que le repère «
aligné avec la pince intérieure (43) (FIG 14).
2. Installation des bases d'angle et des rails inférieurs
• Placez une base d'angle (39) sur le sol et alignez-la avec le bouchon du pied d'angle (9). Répétez l'opération pour toutes
les bases d'angle (39).
• En partant de n'importe quel endroit, mais en travaillant toujours dans la même direction, connectez un rail inférieur (40)
entre deux bases réglables latérales (42) et entre une base d'angle (39) et une base réglable (42). Assurez-vous que les
trous du rail inférieur (40) s'accrochent aux boutons des bases réglables (42) et des bases d'angle (39). Répétez cette
procédure autour de la piscine jusqu'à ce que tous les rails inférieurs soient connectés (FIG 15).
IMPORTANT : Avant de passer à l'étape suivante, ajustez les rails inférieurs (40), les bases réglables latérales
(42) et les bases d'angle (39) afin qu'ils soient tous alignés en ligne droite et parallèles à la paroi de la piscine.
Pour éloigner la base réglable latérale (42) du support en U, tournez le boulon à l'intérieur de la base réglable
dans le sens inverse des aiguilles d'une montre. Pour rapprocher la base réglable du support en U, tournez le
boulon dans le sens des aiguilles d'une montre (FIG 15).
40
39
CONSERVEZ CES INSTRUCTIONS
(116IO) GRAPHITE GRAY PANEL POOL SET™ FRENCH 7.5" X 10.3" PANTONE 295U 09/19/2022
INSTALLATION DE L'HABILLAGE
1
43
42
1
41
2
43
9
39
42
Page 12
13
41
3
43
14
2
15
42
40
116
IO
» soit
