Installation
Branchement des tuyaux pour les systèmes RiOs 5 et 8
A
4
Tuyau d'eau d'alimentation
B
1
C
Tuyau vers cuve
D
3
E
12

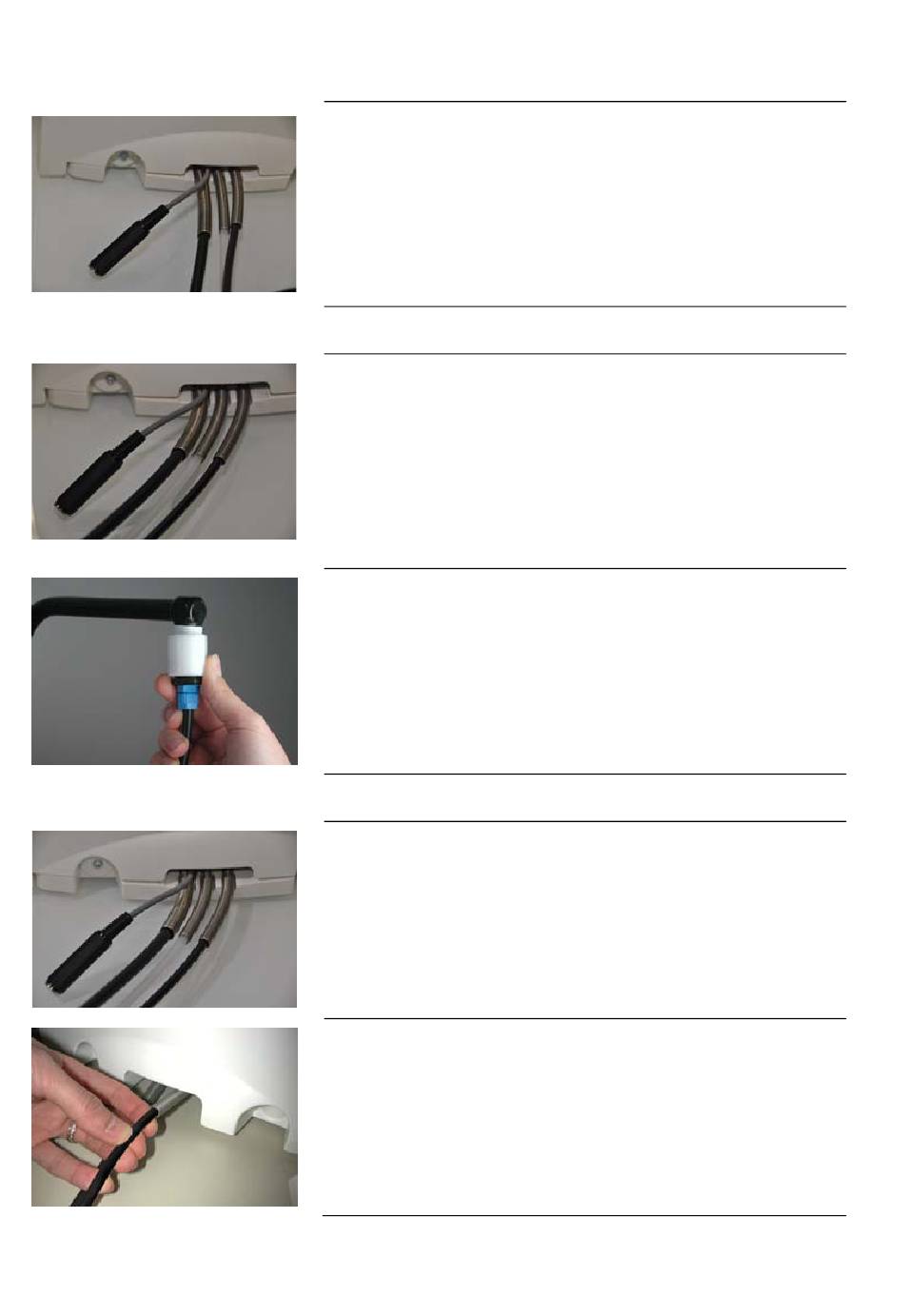

• Faire pivoter le système de manière à en voir l'arrière (voir photo A).
1. Tuyau d'eau d'alimentation
2. Tuyau de rejet
3. Tuyau vers cuve
1
3 2
(Les tuyaux raccordés ici vont sur l'arrière de la cuve)
4. Détecteur de niveau de cuve
• Repérer le tuyau d'eau d'alimentation qui sort de la partie médiane
inférieure du système (B).
Un raccord GAZ femelle d'1/2 équipé d'un filtre à tamis est fixé à
l'extrémité de ce tuyau.
Dérouler le tuyau jusqu'à ce que le raccord atteigne la source d'eau
d'alimentation.
• Téflonner le filetage de la vanne GAZ mâle d'1/2 pouce ou du
raccord de la source d'eau d'alimentation.
• Fixer le raccord sur la vanne (C).
• Repérer le tuyau ci-contre (D). Le dérouler.
• Localiser le tuyau de rejet sortant par la partie inférieure de
l'appareil (E).
Dérouler ce tuyau.
• Placer le tuyau dans un évier ou un égout.
