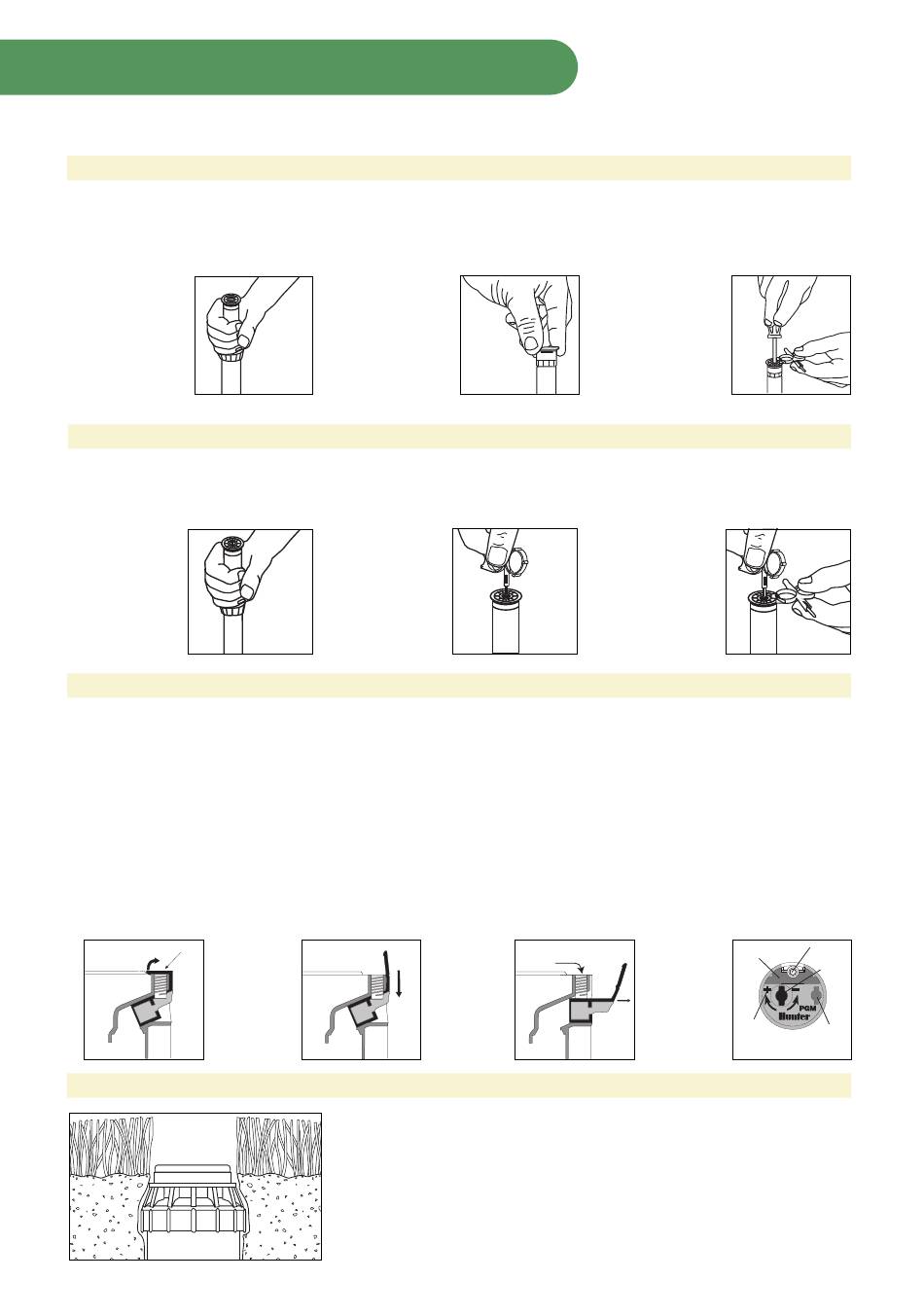

Hunter I20 Guide D'installation

Guide d'Installation
Tuyères SRS
Instructions de montage
1. Montez le filtre dans l'ouverture du porte-buse et
vissez la buse (filetage femelle) dans le porte-buse.
2. Débrayez le porte-buse (Fig. 1) et faites coïncider le
côté droit du secteur d'arrosage (vu de derrière de
l'arroseur) avec le côté droit de la zone à arroser.
Tuyères PS
Instructions de montage
1. NE JAMAIS ENLEVER LA BUSE. Le filtre est accessible
par le bas du porte-buse.
2. Encliquetez le porte-buse (Fig. 4) de façon à faire
coïncider le point en relief situé sur le dessus de
chaque buse avec ce
que sera le côté droit
du secteur d'arrosage
(vu de l'arrière de
l'arroseur).
Arroseurs à turbines PGM
Dépose et pose de la buse
1. Pour déposer la buse, tirez la languette d'identification
vers le haut (Fig. 7).
2. Vissez la vis dans le sens inverse des aiguilles d'une
montre jusqu'à ce que la vis soit de niveau avec la
partie supérieure du corps de la buse. Maintenez la
languette d'identification et appuyez en même temps
sur la buse (Fig. 8).
3. Tirez la buse dans l'axe pour l'extraire (Fig. 9). Pour le
remontage de la buse, procédez dans l'ordre inverse de
la dépose.
Réglage du secteur d'arrosage
1. Tournez la tête de l'arroseur dans le sens inverse des
aiguilles d'une montre jusqu'à la butée gauche.
2. Puis tournez dans le sens des aiguilles d'une montre
jusqu'à la butée droite. Cette dernière correspond au
côté fixe du secteur d'arrosage. La tête de l'arroseur
Languette identification
Fig. 7
Installation des arroseurs à turbine escamotables PGM, PGP, I-20 Ultra, I-31 Plus, I-41 et I-60
Réglage du secteur d'arrosage
Les buses à secteur réglable de Hunter sont pré-réglées en
usine pour un secteur d'arrosage de 25°.
1. Maintenez la buse avec les doigts par son diamètre
extérieur et tournez dans le sens inverse des aiguilles
d'une montre pour augmenter le secteur d'arrosage (Fig. 2).
2. Pour réduire le secteur
d'arrosage, maintenez la
buse avec les doigts par
son diamètre extérieur
et tournez dans le sens
aiguilles d'une montre.
NOTE : L'augmentation ou la
réduction du secteur
Fig. 1
d'arrosage peuvent également
se faire à l'aide d'un tournevis plat.
Réglage du secteur d'arrosage
1. Engagez le six pans de la clé Hunter dans la vis
hexagonale inox et tournez la vis dans le sens inverse
des aiguilles d'une montre pour augmenter le secteur
d'arrosage (Fig. 5).
NOTE : La buse tourne
avec la vis, ce qui
augmente à la fois le
secteur d'arrosage et le
débit. Pour régler le
secteur d'arrosage, ne
jamais placer la clé Hunter
latéralement. Le débit ne
sera pas proportionnel au
Fig. 4
secteur d'arrosage.
doit rester dans cette position pour tout réglage de
secteur.
3. La clé s'arrête de tourner à la valeur minimale de
réglage du secteur d'arrosage (40°) ou à sa valeur
maximale (360°). NE JAMAIS DEPASSER CES LIMITES.
4. Le réglage peut se faire à toutes les valeurs comprises
entre 40° et 360°.
5. Tous les réglages sont possibles en moins d'un tour
complet de clé.
Pour augmenter ou réduire le secteur d'arrosage:
1. Engagez l'embout plastique de la clé Hunter dans
l'orifice de réglage situé sur la partie supérieure de
l'arroseur (Fig. 10).
2. Tout en maintenant la tête de l'arroseur contre la butée
droite, tournez la clé Hunter dans le sens des aiguilles
d'une montre pour augmenter le secteur d'arrosage et
dans le sens inverse pour le réduire.
Fig. 8
Les arroseurs escamotables PGM, PGP, I-20 Ultra , I-31 Plus,
I-41et I-60 doivent être installés au niveau du gazon comme
le montre le schéma. L'orientation des arroseurs se fait par
rotation manuelle de l'arroseur, de butée à butée.
Réglage de la portée
1. Immobilisez la buse à la main ou engagez les deux ergots
situés sur le côté de la clé Hunter entre les encoches de
la buse (Fig. 3).
2. A l'aide d'un tournevis, réglez la portée d'arrosage en
vissant la vis centrale dans sens des aiguilles d'une
montre pour la réduire.
NOTE : La portée ne doit pas
être réduite de plus de 25%.
Les buses sont pré-réglées
usine pour une portée
maximum.
Fig. 2
Réglage de la portée
1. Immobilisez la buse plastique en engageant les ergots
situés sur le côté de la clé Hunter entre deux encoches
quelconques de la buse (Fig. 6).
2. A l'aide d'une deuxième clé Hunter, tournez la vis
hexagonale inox dans le
sens des aiguilles d'une
montre pour réduire la
portée et le débit et dans
le sens inverse pour les
augmenter.
NOTE : La portée ne doit
être en aucun cas réduite de
plus de 25%. Les arroseurs
Fig. 5
sont pré-réglés en usine pour
une portée maximum.
Réglage de la portée d'arrosage
Pour augmenter ou réduire la portée:
1. Tournez la vis de réglage de portée et de maintien de la
buse dans le sens des aiguilles d'une montre pour réduire
la portée et dans le sens inverse pour l'augmenter.
2. Montez une buse de plus grand diamètre si vous
souhaitezaugmenter la portée ou une buse de plus petit
diamètre si vous souhaitez la réduire (le taux de
précipitation se trouvera également accru ou réduit,
selon le cas).
La partie supérieure de la vis doit
affleurer la partie supérieure du logement
de la buse
Fig. 9
Fig. 3
Fig. 6
Languette Vis de réduction
identification de portée
buse
Orifice de
réglage
®
Signe + et -
Orifice de
pour les réglages
soulèvement
du secteur
Fig. 10
