GUIDE D'INSTALLATION
Connexions et fonctionnalités de la RedNet 6/D64R

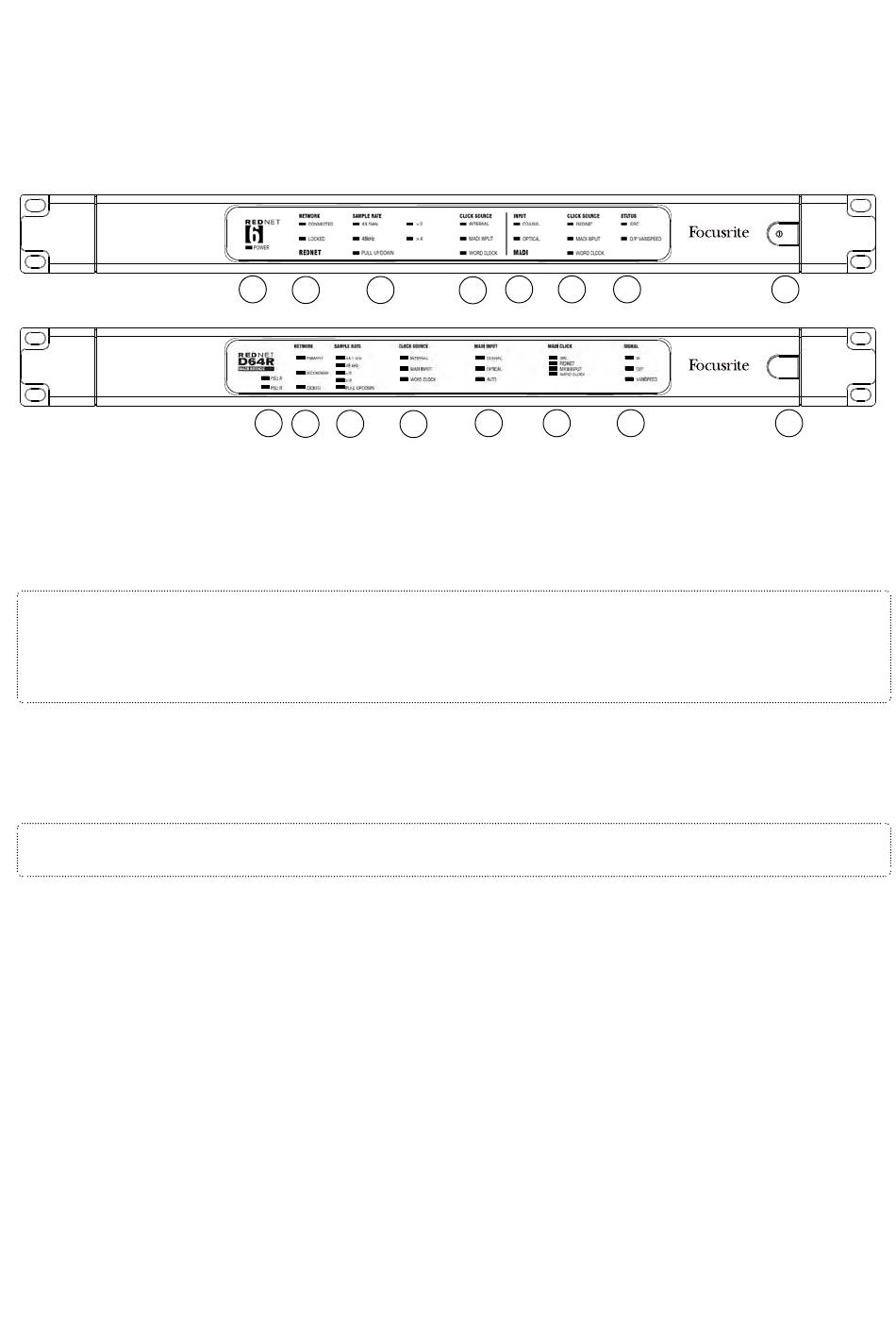

Faces avant
1.
Interrupteur d'alimentation secteur
2.
Voyant(s) d'alimentation POWER
• Power [PSU A] – S'allume lorsque le courant est reçu en entrée et que toutes les sorties CC sont
présentes.
• PSU B – S'allume lorsque le courant est reçu en entrée et que toutes les sorties CC sont
D64R
présentes.
Lorsque les deux alimentations fonctionnent et reçoivent du courant, c'est l'alimentation PSU A qui
est utilisée par défaut.
3.
Voyants d'état du réseau RedNet :
• CONNECTED [PRIMARY] – S'allume lorsque l'appareil est connecté à un réseau Ethernet actif.
[S'allume également pour signaler une activité réseau lors du fonctionnement en mode
commuté].
• SECONDARY – S'allume lorsque l'appareil est connecté à un réseau Ethernet actif. Non utilisé
D64R
lors du fonctionnement en mode commuté.
• LOCKED – S'allume lorsqu'un signal de synchronisation valide est reçu du réseau ou quand
l'unité RedNet 6/D64R est la référence (maître) du réseau. Clignote si une horloge externe est
sélectionnée mais pas connectée.
4.
Voyants de fréquence d'échantillonnage (SAMPLE RATE) RedNet
Cinq voyants orange : 44.1 kHz, 48 kHz, x2 (multiple de 44.1 ou 48), x4 (multiple de 44.1 ou
48) et variation PULL UP/DOWN de la fréquence d'échantillonnage. Ces voyants s'allument
individuellement ou en combinaison pour indiquer la fréquence d'échantillonnage utilisée. Par
exemple : pour un réglage à 96 kHz avec pull up/down, les voyants 48 kHz, x2 et Pull Up/Down sont
allumés.
5.
Voyants de source d'horloge RedNet
Lorsque la RedNet 6/D64R est l'horloge de référence du réseau Dante, un des voyants suivants
s'allume :
• INTERNAL – LED orange indiquant que cette unité est verrouillée sur son horloge interne.
2
3
4
2
3
4
5
6
7
5
6
7
5
8
1
RedNet D64R
ON
8
1
RedNet 6
