Sommaire des Matières pour Focusrite REDNET D16R

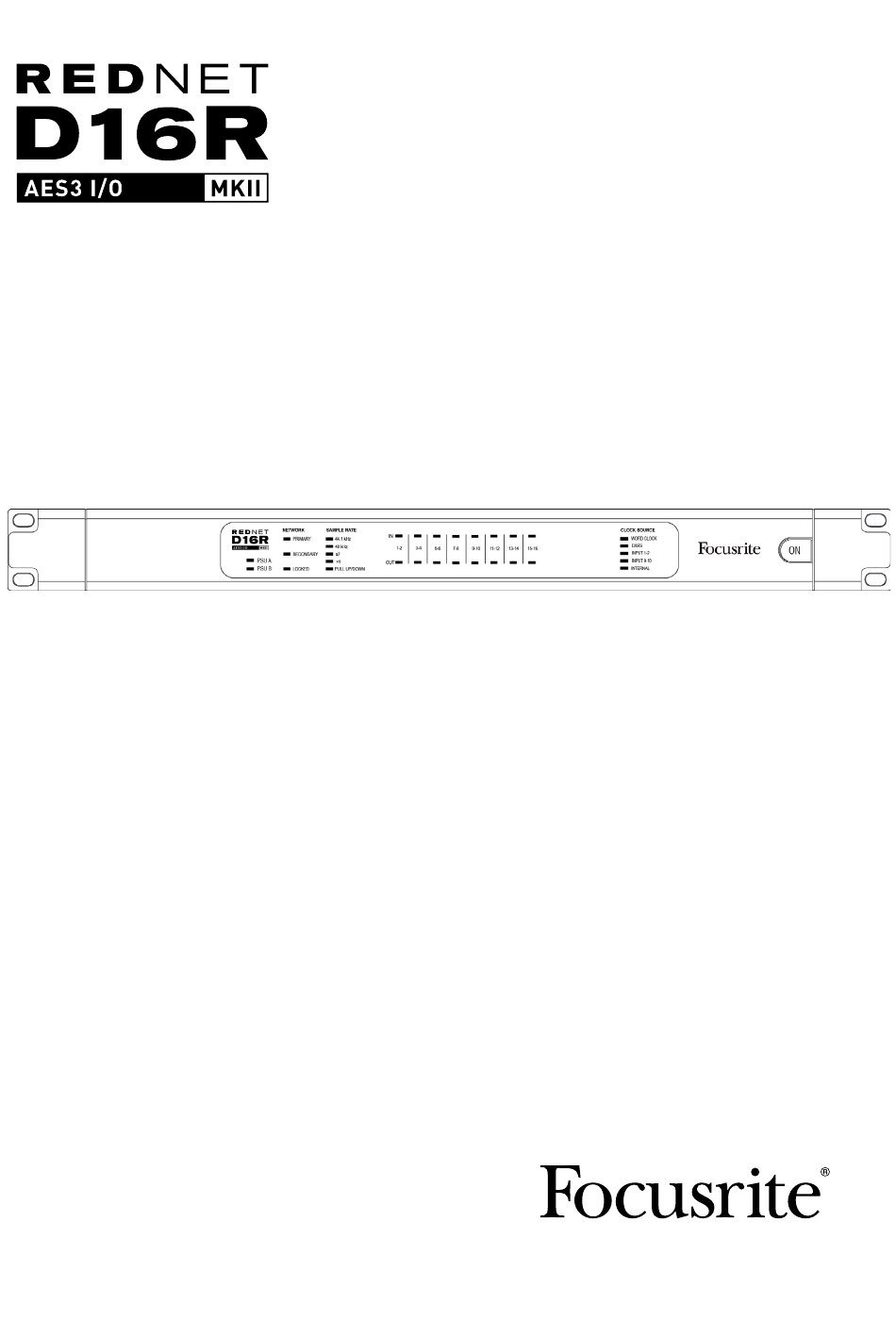

- Page 1 Guide d'Utilisation www.focusrite.com v1.0...
-
Page 2: Table Des Matières
................Connectique et Caractéristiques de la RedNet D16R MkII . -
Page 3: À Propos De Ce Guide D'utilisation
À Propos de ce Guide d’Utilisation Ce Guide d'Utilisation est dédié à l'interface AES3 RedNet D16R MkII. Il contient des informations relatives à l'installation et l'utilisation du matériel ainsi qu'à la façon dont il peut être connecté à votre système. -
Page 4: Introduction
Nous vous remercions d'avoir acheté la Focusrite RedNet D16R MkII. La RedNet D16R MkII est une interface rackable de 19" et 1U qui offre 16 canaux d'AES3 vers et depuis un réseau audio Dante. Elle est idéale pour relier à un réseau Dante des consoles numériques, des amplificateurs de puissance et tout autre appareil audio équipé... -
Page 5: Guide D'installation
• SECONDARY – S'allume quand l'appareil est connecté à un réseau Ethernet actif. N'est pas utilisé en mode Commuté (Switched). • LOCKED – S'allume quand la RedNet D16R MkII reçoit un signal de synchronisation valide issu du réseau, ou quand elle est Maîtresse sur le Réseau (ou quand elle est synchronisée à une horloge externe). -
Page 6: Panneau Arrière
Panneau Arrière Prise d'Alimentation IEC A Prise IEC standard pour les alimentations à courant alternatif. Les RedNet D16R MkII sont équipées d'alimentations 'Universelles' qui leur permettent d'opérer à n'importe quelle tension entre 100 V et 240 V. Prise d'Alimentation IEC B Connecteur d'entrée pour source d'alimentation secteur de secours. - Page 7 Panneau Arrière . . . Sortie AES3 Paire de sorties audio 1–2 AES3 permanente sur connecteur XLR-3 mâle. Entrée AES3 (DARS) Connecteur XLR-3 femelle Peut servir de source audio AES3 alternative pour les canaux 1–2. Commutable depuis le logiciel. Elle peut également être utilisée comme une source d’horloge lorsqu'elle reçoit un signal AES3 ou DARS (Signal de Référence Audio Numérique –...
-
Page 8: Caractéristiques Physiques
La RedNet D16R MkII nécessite 1 Unité de hauteur dans un rack. Prévoyez une profondeur supplémentaire de 75 mm derrière l'appareil pour permettre le passage des câbles. La RedNet D16R MkII pèse 3,84 kg et si vous souhaitez l'installer dans un environnement fixe (par exemple, un rack de studio), les supports de montage en façade* fourniront un support adéquat. -
Page 9: Fonctionnement De La Rednet D16R Mkii
*Il est important que la procédure de mise à jour du firmware ne soit pas interrompue – soit en éteignant la RedNet D16R MkII ou l'ordinateur sur lequel le RedNet Control est ouvert, soit en déconnectant l'un ou l'autre des appareils du réseau. -
Page 10: Autres Composants Du Système Rednet
Dante Controller et la Dante Virtual Soundcard. REDNET CONTROL 2 Le RedNet Control 2 est le logiciel personnalisable de Focusrite qui permet de contrôler et de configurer les interfaces des séries Red et RedNet. Le système montre une représentation de chaque appareil sur laquelle s'affichent les niveaux des contrôles et les paramètres des différentes fonctions, les indicateurs... -
Page 11: Icônes De Statuts
RedNet Control 2 . . . Quand une RedNet D16R MkII est ajoutée à un onglet contenant soit 6, soit 12 appareils, les contrôles graphiques sont alors séparés en trois pages : 'Meters', 'Inputs' et 'Outputs', les E/S étant réparties en configurations de canaux 1-8 ou 9-16. -
Page 12: Horloge
• Externe – DB25 (Paire d'entrées 1) • Externe – DB25 (Paire d'entrées 5) Remarque : lorsque vous sélectionnez une source d’horloge, la RedNet D16R MkII devient l'horloge maîtresse privilégiée. Word Clock Input Termination – Option Activé/Désactivé à cocher. (Ferme l'entrée Word Clock sur BNC avec une impédance de terminaison de 75Ω.) -
Page 13: Fonction Aes3 Cut
Menu Outils . . . Fonction AES3 Cut Enable – Commute entre Activé/Désactivé. Quand la fonction AES3 Output Cut est désactivée, l'appareil envoie toujours des informations à ses sorties AES3 (une série de zéros). Il est alors impossible pour les appareils en aval, tels que des amplificateurs, de distinguer entre les statuts 'mute' et 'défaillance'. -
Page 14: Annexe
ANNEXE Brochages des Connecteurs Connecteur Ethernet Fiche Conducteurs Type de connecteur : port RJ-45 Blanc + Orange Valable pour : Ethernet (Dante) Orange Blanc + Vert Bleu Blanc + Bleu Vert Blanc + Marron Marron Connecteur DB25 (AES59) Fiche Signal Canaux de sortie 7/8 Type de connecteur : DB25... -
Page 15: Spécifications
SPÉCIFICATIONS Atténuation du Niveau des E/S Plage d'atténuation des entrées Aucun son, puis de -78 dB à 0 dB par paliers d'1 dB (par canal) Plage d'atténuation des sorties Aucun son, puis de -78 dB à 0 dB par paliers d'1 dB (par canal) Convertisseurs de fréquence d'échantillonnage en entrée Plage de Fréquences de 32 à... - Page 16 Spécifications . . . Indicateurs de la face avant LED verte. S'allume lorsqu'une entrée AC est branchée et que toutes les sorties DC sont Alimentation A présentes LED verte. S'allume lorsqu'une entrée AC est branchée et que toutes les sorties DC sont Alimentation B présentes Réseau primaire...
-
Page 17: Garantie Et Contrat De Service Focusrite
Vous pouvez contacter gratuitement notre équipe dédiée au Support Client de Focusrite Pro : E-mail : proaudiosupport@focusrite.com Téléphone (Royaume-Uni) : +44 (0)1494 462246 Téléphone (USA) : +1 (310) 322-5500 Dépannage Si vous rencontrez des problème avec votre RedNet D16R MkII, nous vous recommandons de consulter tout d'abord notre Centre d'Assistance disponible sur :https://pro.focusrite.com/help-centre...
