Câblage
Connectez les prises d'alimentation électrique et si vous avez des périphériques externes comme des
capteurs ou des alarmes, veuillez les connecter sur le bloc d'entrée/sortie général.

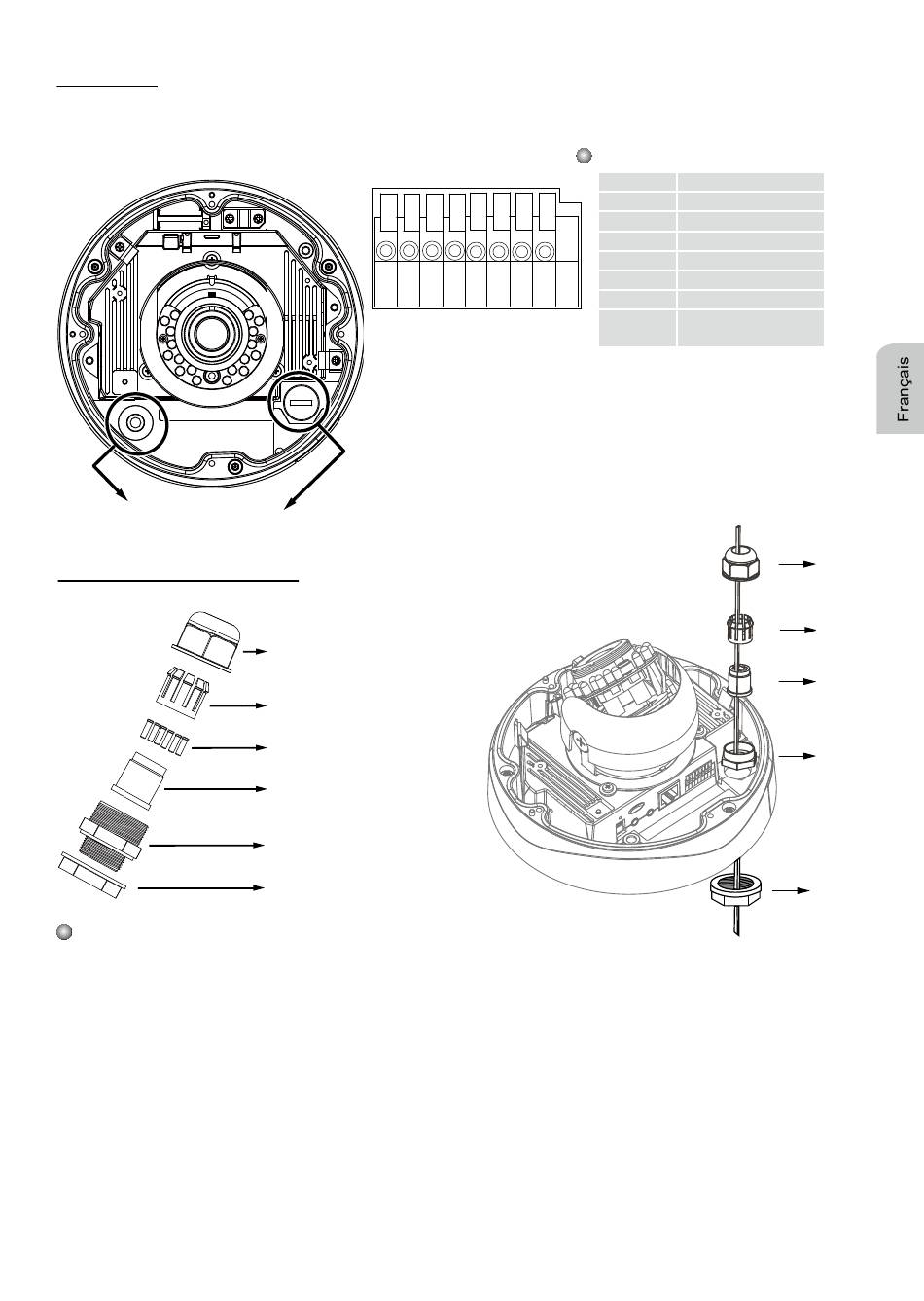

Vue du dessus
Pour câble
Pour câble d'alimentation
Ethernet
et d'entrée/sortie
Connecteur Imperméable
Étapes d'assemblage
1. Démontez les composants du connecteur
étanche (A) ~ (F) comme indiqué ci-dessus.
2. Placez l'écrou (E) sur l'alimentation et l'ouverture
GPIO.
3. Faites passer les câbles d'alimentation dans les
connecteurs étanches (F --> E --> D --> B --> A)
comme indiqué sur l'illustration. Puis branchez
le câble d'alimentation à la source d'alimentation
électrique. Note : il y a 8 trous dans le joint
d'étanchéité (D), les trous les plus larges avec
une fente sur le côté sont ceux pour les câbles
d'alimentation.
4. Si vous avez des périphériques externes comme
des capteurs ou des alarmes, faites passer les
1
2
3
Les câbles d'alimentation et d'entrée/sortie passent par un
connecteur étanche. Le câble Ethernet doit être acheminé par
un bouchon d'étanchéité en caoutchouc. Tous les les câbles
sont fournis par l'utilisateur.
Écrou d'étanchéité (A)
Boîtier (B)
Joints (C)
Joint (D)
Vis Écrou (E)
Ecrou hexagonal (F)
FR - 53
Liste des broches
4
5
6
7
8
câbles d'alimentation dans les connecteurs
étanches (F --> E --> D --> B --> A) comme
indiqué précédemment. Référez-vous à
liste des broches pour les connecter sur
le bloc d'entrée/sortie général. Note : il est
recommandé d'utiliser des câbles ayant un
diamètre compris entre 2.0 et 2.8mm.
5. Poussez le joint d'étanchéité (D) dans son
rangement (B).
6. Insérez les bouchons (C) dans les trous
inutilisés du joint d'étanchéité (D) pour éviter
l'humidité.
7. Serrez l'écrou d'étanchéité (A) et l'écrou
hexagonal (F) situé à la base de la caméra.
1
AC24V_2
2
AC24V_1
3
entrée numérique_3
4
entrée numérique_2
5
entrée numérique_1
6
Terre
7
sortie numérique-
sortie numérique
8
(12V)
(A)
(B)
(D)
(E)
(F)
