91.M.0005.0 Rev 12 du 04/08/2014
Notice de pose pour clôture piscine Decorella III
3 – POSE DU PORTILLON

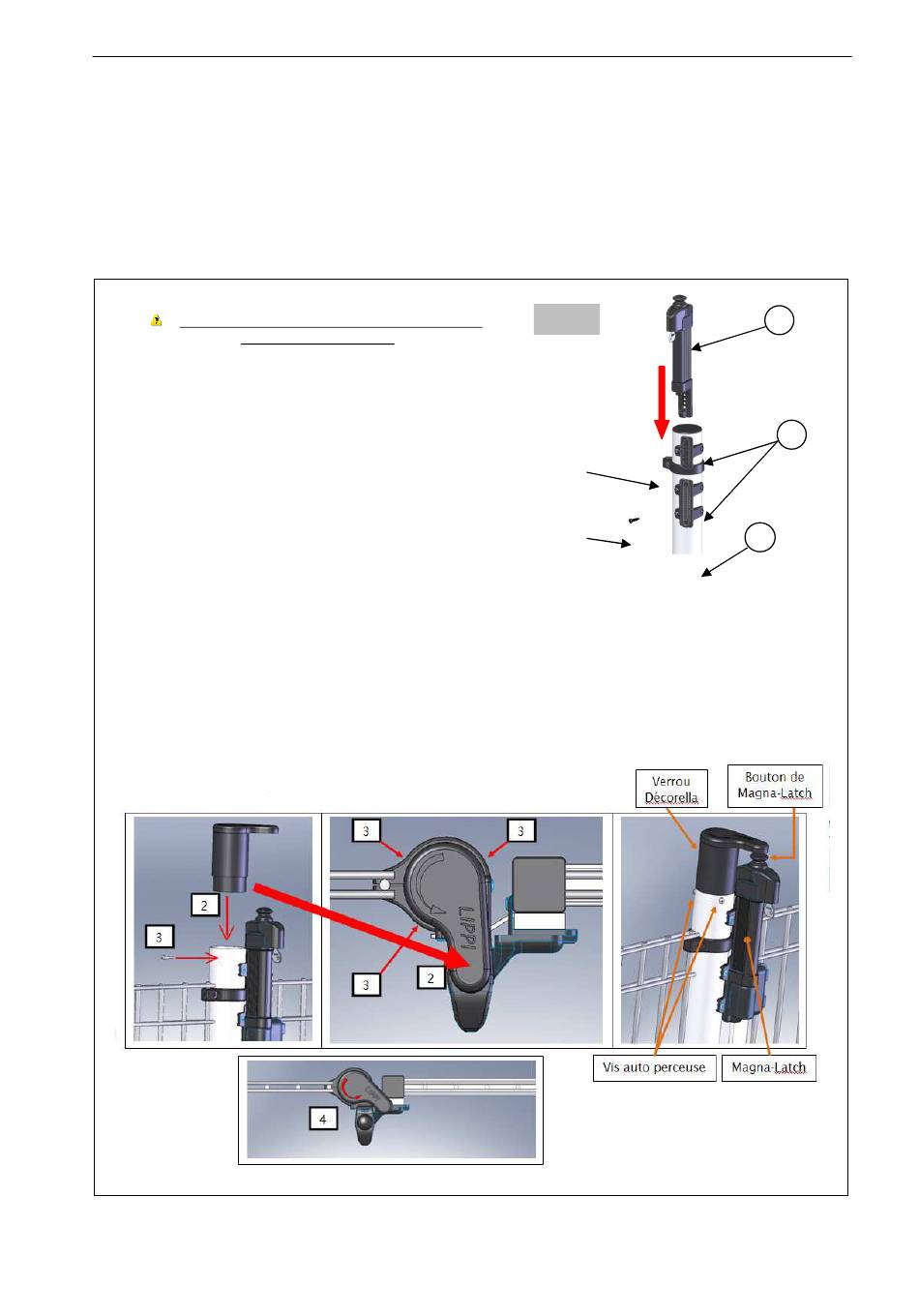

Montage de la serrure sur le Poteau serrure.

Attention de ne pas oublier de mettre en
place le collier avant
1_ Il faut faire glisser la serrure (8) dans les
adaptateurs serrures (9) qui sont déjà montés sur
le poteau serrure (2).
Ensuite, mettre en place la vis de fixation de la
serrure à l'aide d'un tournevis cruciforme.
(Plusieurs trous sont prévus à cet effet pour
positionner la serrure avec précision)
2_ Enfiler le verrou dans le poteau et le positionner de telle sorte que la partie mobile cache le
bouton du Magna-Latch.
3_ Fixer l'ensemble verrou par 3 vis auto perceuses dans le poteau.
4_ Vérifier le fonctionnement de l'ensemble.
Fig. 1
Collier
Vis de fixation
- 8/17 -
8
9
2
