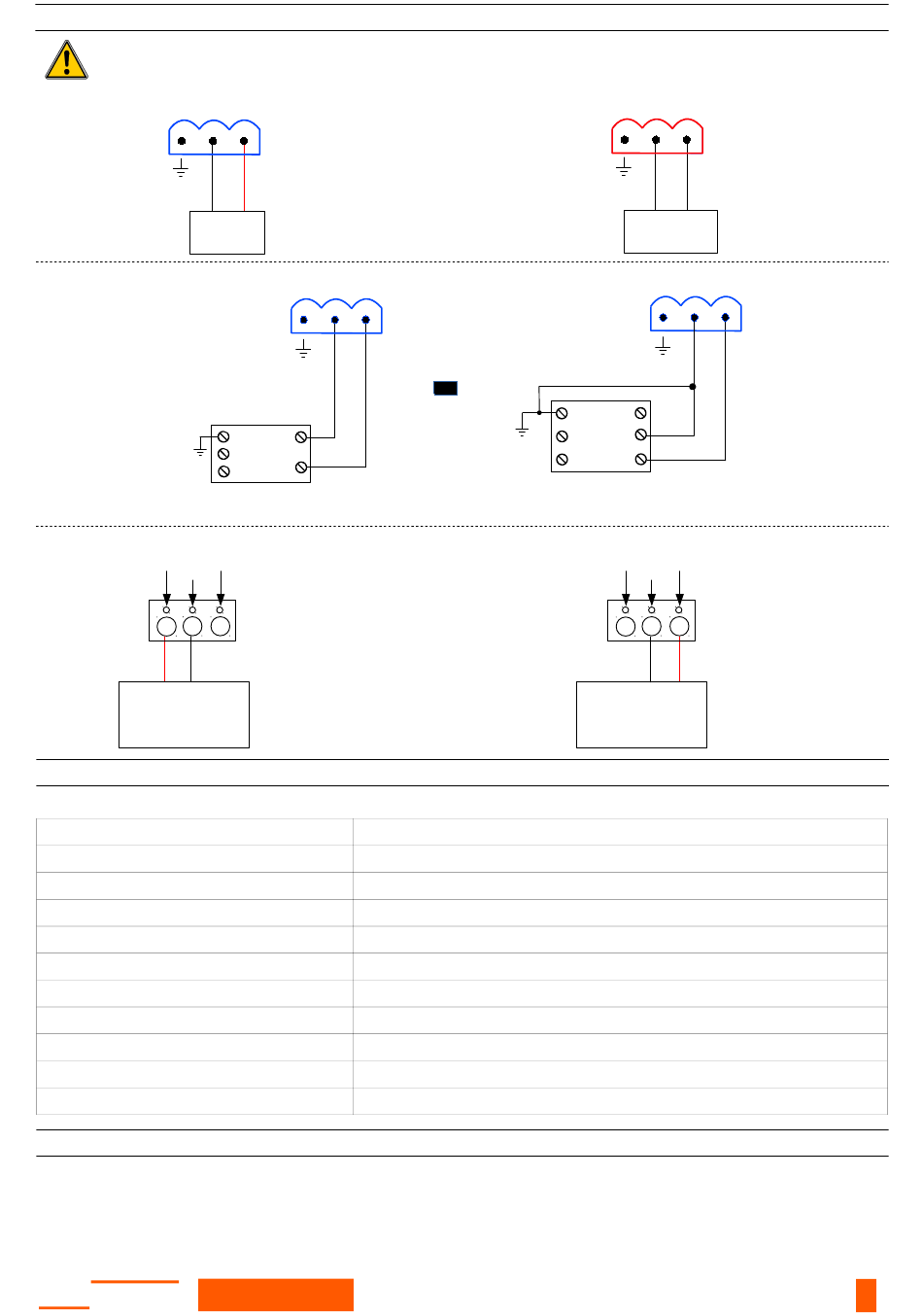

RACCORDEMENTS ÉLECTRIQUES – suivant normes NFC15-100
Seul un technicien formé et qualifié peut réaliser cette opération. Pour réaliser le raccordement, l'appareil doit être HORS-TENSION.
La présence d'un interrupteur ou d'un disjoncteur en amont de l'appareil est obligatoire.
Pour les modèles avec une alimentation en 24 Vdc :
➢
-
-
Alimentation
24 Vdc
Pour les modèles avec une alimentation en 24 Vac :
➢
230 Vac
Alimentation 24 Vac
Raccordement de la sortie courant 0/4-20 mA :
➢
0/4-20 mA
0-5/10 V
GND
+
-
Afficheur régulateur ou
automate type passif
MESURES OPTIONNELLES POSSIBLES
Les sondes et cartes suivantes sont disponibles en option sur les C 310. Pour plus de détails, voir la fiche techniques des sondes pour capteurs.
Sondes
Sondes hygrométrie / température inox ou polycarbonate
Sondes de vitesse à hélice : vitesse / température / débit
Sondes de vitesse fil chaud : vitesse / température / débit
Sonde omnirirectionnelle : vitesse / température
Sondes de température Pt100 1/3 DIN
Sonde CO / température
Sonde CO
/ température
2
Cartes
Pression / pression atmosphérique
Relais
RS 485 PROTOCOLE MODBUS (option)
Les capteurs de la classe 310 offrent la possibilité de constituer un réseau de capteurs fonctionnant sur un bus de terrain RS 485 ou de les intégrer dans un
réseau existant.
La communication numérique RS 485 est un réseau 2 fils sur lequel les capteurs sont connectés en parallèle. Ils dialoguent avec un automate ou un enregistreur
maître grâce au protocole de communication Modbus RTU. De la même façon que l'on configure le C 310 avec le clavier en façade, le Modbus permet de
multiples possibilités de configuration à distance : mesurer les paramètres, visualiser l'état des alarmes,...
