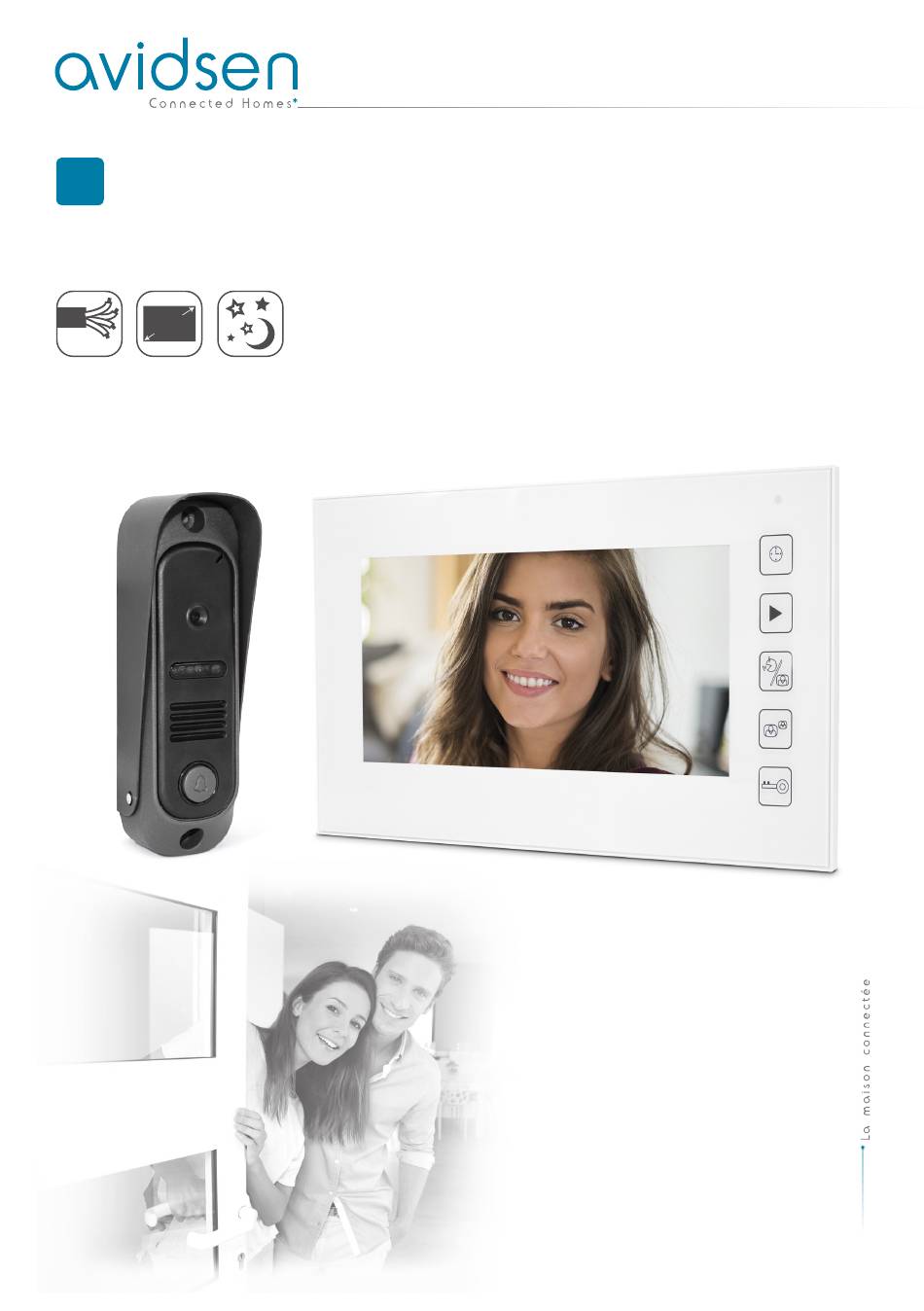

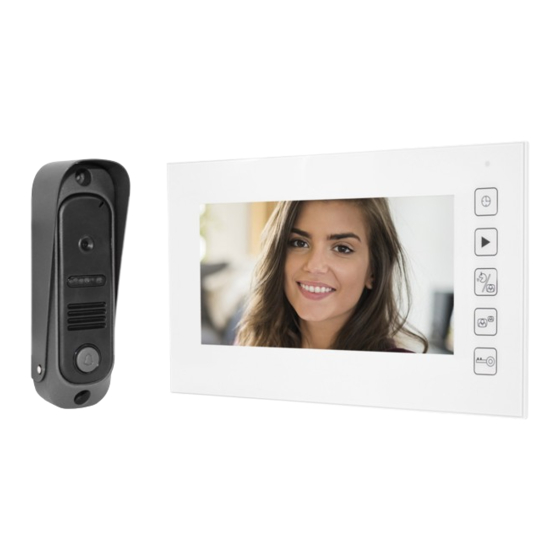

- Page 1 Portier vidéo couleur 4 fils réf. 112263 7” www.avidsen.com...
-
Page 2: Table Des Matières
INTERPHONE VIDÉO COULEUR SOMMAIRE A - CONSIGNES DE SÉCURITÉ 1 - PRÉCAUTIONS D’UTILISATION 2 - ENTRETIEN ET NETTOYAGE 3 - RECYCLAGE B - DESCRIPTION DU PRODUIT 1 - CONTENU DU KIT 2 - MONITEUR 3 - PLATINE DE RUE 4 - ADAPTATEUR SECTEUR C - INSTALLATION 1 - CONNEXION DE LA PLATINE DE RUE ET DU MONITEUR 2 - INSTALLATION DE LA PLATINE DE RUE... - Page 3 D - CONFIGURATION 1 - REGLAGES ET FONCTIONS ACCESSIBLES SUR LE MONITEUR 2 - APPEL 3 - MODE SURVEILLANCE 4 - UTILISATION D’UNE GACHE ELECTRIQUE OU D’UNE MOTORISATION DE PORTAIL 5 - RELECTURE DES PHOTOS E - INFORMATIONS TECHNIQUES ET LÉGALES 1 - CARACTÉRISTIQUES TECHNIQUES 2 - GARANTIE 3 - ASSISTANCE ET CONSEILS...
-
Page 5: A - Consignes De Sécurité
INTERPHONE VIDÉO COULEUR A - CONSIGNES DE SÉCURITÉ 1 - PRÉCAUTIONS D’UTILISATION 2 - ENTRETIEN ET NETTOYAGE • Ne pas installer le moniteur dans des conditions • Avant tout entretien, débrancher le produit du extrêmes d’humidité, de température, de secteur. risques de rouille ou de poussière •... -
Page 6: B - Description Du Produit
INTERPHONE VIDÉO COULEUR B - DESCRIPTION DU PRODUIT 1 - CONTENU DU KIT Moniteur Vis pour fixation moniteur Platine de rue + casquette de protection Vis fixation de la casquette de protection Support fixation du moniteur Vis pour montage 30° platine de rue Support de fixation 30°... -
Page 7: Platine De Rue
INTERPHONE VIDÉO COULEUR B - DESCRIPTION DU PRODUIT 3 - PLATINE DE RUE Retour d’angle pour fixation à 30° Capteur crépusculaire Casquette de protection Led infrarouges pour vision de nuit Trous de fixation Haut-parleur Microphone Bouton d’appel Caméra Cache pour les trous de fixation La platine de rue dispose d’un capteur crépusculaire qui adapte le rétro-éclairage du bouton d’appel ainsi que l’activation des LED infrarouges pour la vision de nuit. -
Page 8: C - Installation
INTERPHONE VIDÉO COULEUR C - INSTALLATION 1 - CONNEXION DE LA PLATINE DE RUE ET DU MONITEUR • Ne multipliez pas les raccords sur le fil de liaison entre la platine de rue et le moniteur. • Eloignez le fil de liaison entre la platine de rue et le moniteur de plus de 1m de toute perturbation électromagnétique (câble 230V, WiFi, micro-onde, etc.) •... -
Page 9: Installation De La Platine De Rue
INTERPHONE VIDÉO COULEUR C - INSTALLATION 2 - INSTALLATION DE LA PLATINE DE RUE La platine de rue est prévue pour être installée en saillie sur une surface verticale et plane. • Vous pouvez soit fixer directement la platine de rue à l’emplacement prévu à l’aide de vis et chevilles appropriées à... -
Page 10: Installation Du Moniteur
INTERPHONE VIDÉO COULEUR C - INSTALLATION Remarque : Veuillez respecter le code couleur des câbles pour ne pas créer d’inversion de connexion entre le moniteur et la platine de rue (rouge rouge / blanc blanc / Jaune jaune / noir noir) En cas d’erreur de câblage le produit pourrai se retrouver endommagé... -
Page 11: D - Configuration
INTERPHONE VIDÉO COULEUR D - CONFIGURATION 1 - REGLAGES ET FONCTIONS ACCESSIBLES • (Heure) : utilisez la touche pour faire SUR LE MONITEUR défiler les heures, puis validez à l’aide de la Etat du voyant : touche pour passer au réglage des minutes. - Eteint : appareil en veille - Bleu : appareil en utilisation ou en communication Utilisez la touche... -
Page 12: Appel
INTERPHONE VIDÉO COULEUR D - CONFIGURATION 2 - APPEL 4 - UTILISATION D’UNE GACHE ELECTRIQUE OU D’UNE MOTORISATION DE PORTAIL Lorsque le moniteur est au repos, tout appui sur le bouton d’appel sur la platine de rue déclenche Lorsque le moniteur est allumé, il vous est possible simultanément l’affichage de l’image et la sonnerie d’ouvrir une gâche électrique ou lancer une du moniteur. -
Page 13: E - Informations Techniques Et Légales
INTERPHONE VIDÉO COULEUR E - INFORMATIONS TECHNIQUES ET LÉGALES 1 - CARACTERISTIQUES TECHNIQUES MONITEUR 13.5V 1.5A par adapteur secteur 230Vac fourni Alimentation Moniteur 7’’ TFT 800x480 Résolution 1.5W en veille, 8W en utilisation Consommation -15 à 50°C Température d’utilisation 85% sans condensation Taux d’humidité... -
Page 14: Garantie
• Toute intervention sur l’appareil annulera la garantie. Avidsen s’engage à disposer d’un stock de pièces • Aucun des éléments de ce produit ne doit être détachées sur ce produit pendant la période de ouvert ou réparé par des personnes étrangères garantie contractuelle. - Page 16 Avidsen France S.A.S - 32, rue Augustin Fresnel 37170 Chambray les Tours - France...
