Instructions d'installation
À lire avant de procéder à l'installation
Aperçu
Les claviers de commande HWS-3B et HWS-4B
sont destinés à être utilisés avec les systèmes
HomeWorks. La programmation des boutons du
clavier de commande s'effectue à l'aide du logiciel
HomeWorks.
Chaque bus pour clavier de commande du processeur
HomeWorks peut accepter jusqu'à 32 claviers de
commande, chacun doté d'une adresse unique.
Chaque processeur peut accepter jusqu'à 300 LED
des claviers de commande. Chaque clavier de
commande HWS-3B contient jusqu'à 6 LED, tandis
que le modèle HWS-4B contient jusqu'à 8 LED. Pour
étendre la capacité à plus de 300 LED, se reporter au
chapitre relatif au HWI-PS du guide de référence
technique HomeWorks (N° de réf. 366-963).
Remarques importantes
Codes : Installer conformément à tous les codes
électriques locaux et nationaux en vigueur.
Environnement : Température de fonctionnement
ambiante :
0-40°C. Humidité de fonctionnement ambiante :
de 0 à 90%, sans condensation. Exclusivement
destiné à un usage intérieur.
Nettoyage : Pour procéder au nettoyage, utiliser un
chiffon propre mouillé. NE PAS utiliser de solutions de
nettoyage chimiques.
Boîtiers d'encastrement : Les claviers de commande
Signature Series peuvent être montés sur un
chambranle de porte sans boîtier d'encastrement,
ou montés sur un mur à l'aide d'un boîtier
d'encastrement spécial (Référence Lutron # WBOX-
SA1-Q1, acheté séparément). Voir le schéma de
montage (page 2).
Câblage du clavier de commande : Le câblage du
clavier de commande peut être connecté en série, en
étoile ou en T. Pour une résidence, un brin de bus
peut mesurer jusqu'à 305 m (1000 ft.) et accepter
jusqu'à 10 claviers de commande. Au total, le câblage
de ce bus (ensemble de la résidence) peut mesurer
jusqu'à 1220 m (4000 ft.). Il est possible d'installer
jusqu'à 32 claviers de commande sur chaque bus de
processeur configuré comme un bus pour clavier de
commande via le logiciel HomeWorks. Une alimen-
tation externe peut s'avérer nécessaire en fonction de
la consommation de courant de tous les claviers de
commande.

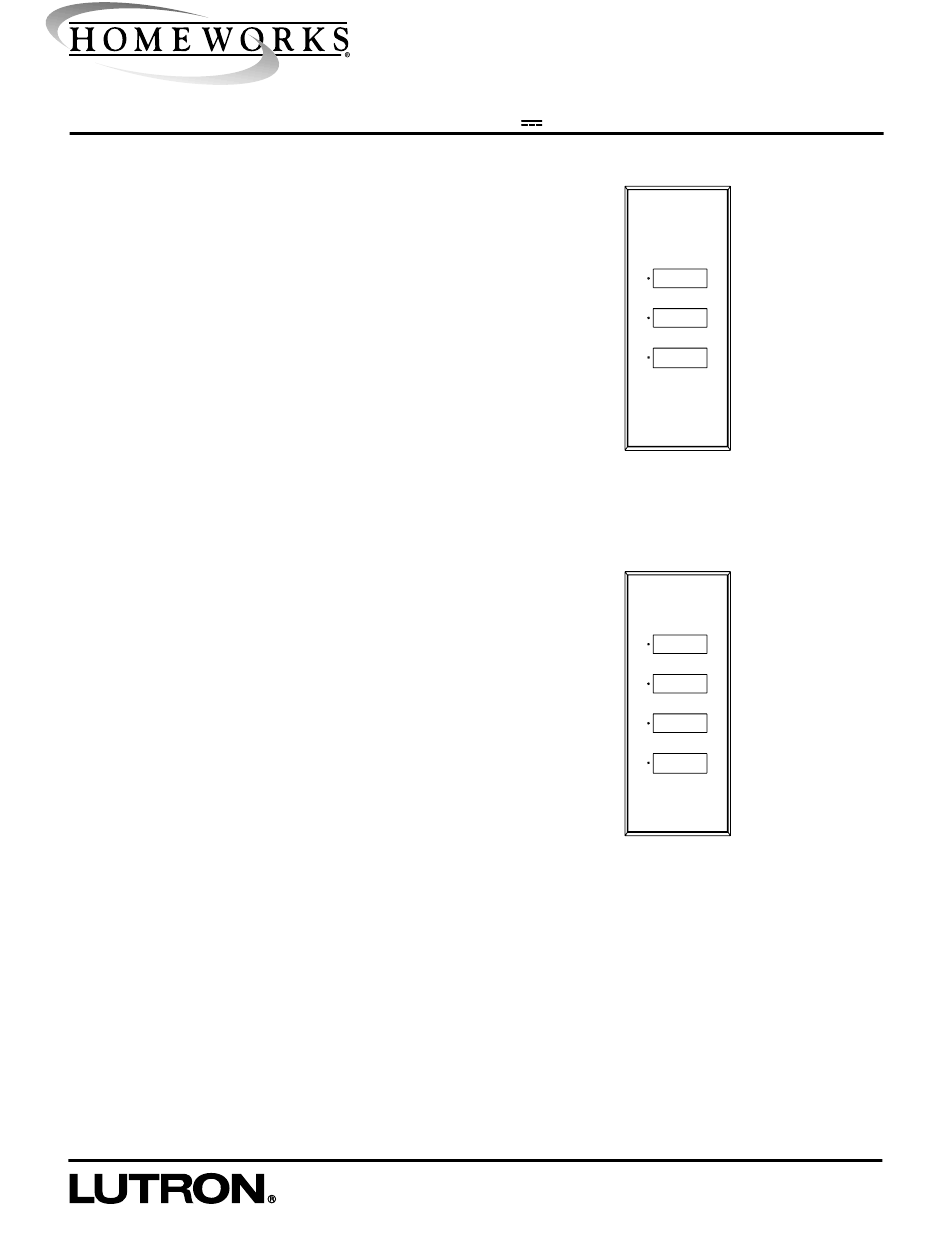

Claviers de commande
Signature Series
HWS-3B-G, HWS-3B-B, HWS-4B-G, HWS-4B-B
15 V
, 65 mA Classe 2/PELV
HWS-3B-G
HWS-3B-B
HWS-4B-G
HWS-4B-B
TM
1
