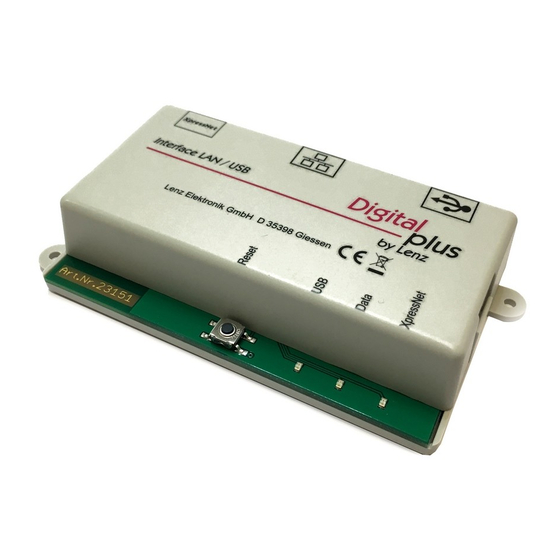

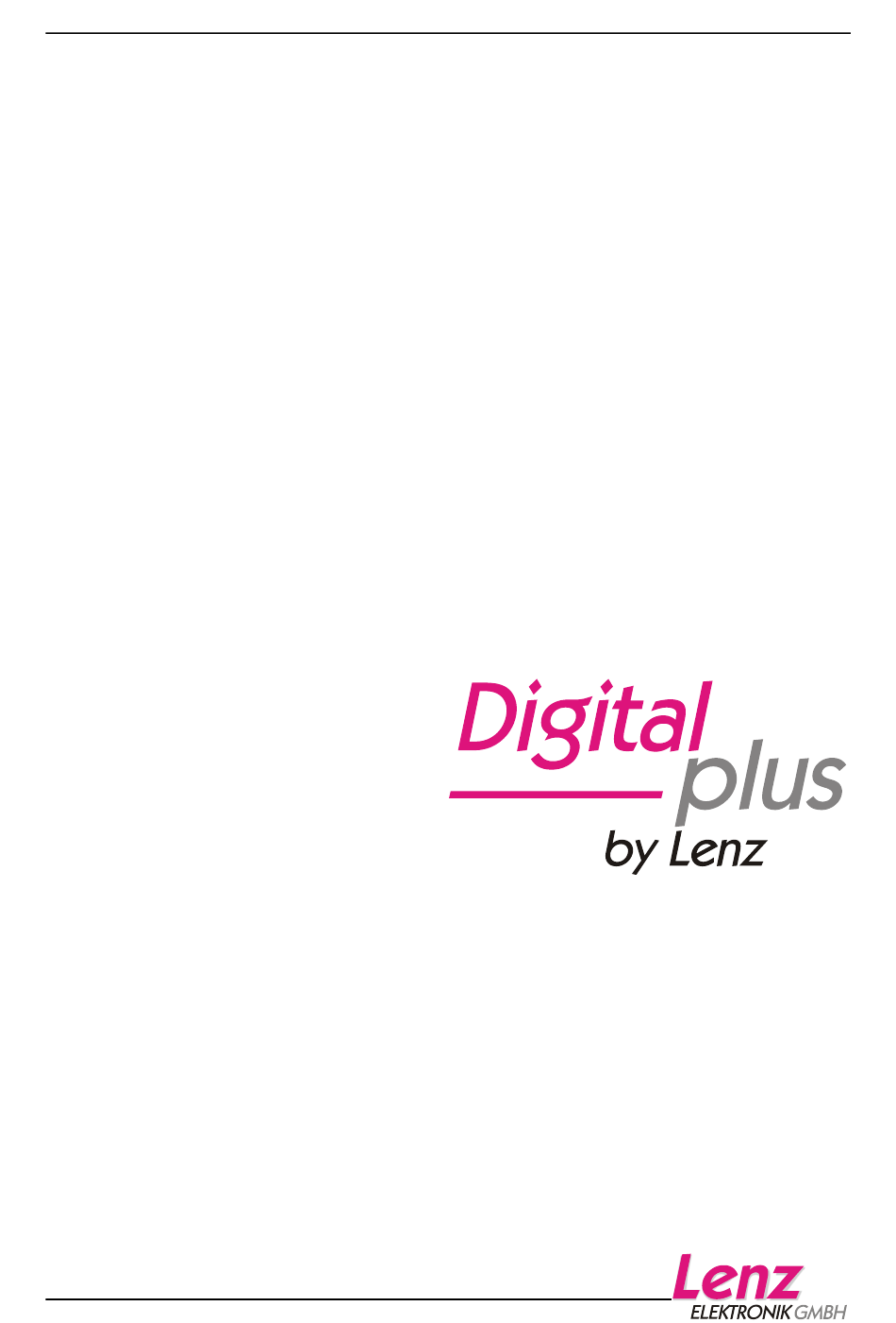

- Page 1 Information Interface LAN/USB Art. n° 23151 2e édition, 08 13 B.B.10.0116-02...
-
Page 2: Table Des Matières
Information Interface LAN/USB 23151 Page 2 Contenu Avis important, à lire avant toute chose !..........3 Commandes et indicateurs ..............4 Diodes indicatrices ................4 Touche "Reset" ..................4 Connexion XpressNet / alimentation en courant ......... 4 Connexion USB ..................5 Connexion Ethernet (LAN) .............. -
Page 3: Avis Important, À Lire Avant Toute Chose
Avis important, à lire avant toute chose ! ® L'interface 23151 est un composant du système Digital plus by Lenz a subi un test intensif avant sa mise sur le marché. Lenz Elektronik GmbH garantit un fonctionnement impeccable si vous respectez les règles suivantes. -
Page 4: Commandes Et Indicateurs
L'interface est alimentée en courant via la connexion XpressNet. Confectionnez à cet effet un câble pour la connexion du bus "XpressNet" avec la centrale Lenz LZ100 / LZV100. Pour la connexion de l'interface 23151 au bus XpressNet, utilisez le câble fourni. Insérez une extrémité du câble dans la douille "XpressNet"... -
Page 5: Connexion Usb
Information Interface LAN/USB 23151 Page 5 Si vous désirez relier l'interface 23151 directement aux bornes à visser LMAB d'une centrale LZ100 ou LZV100, coupez le câble vers le milieu et connectez individuellement les conducteurs aux bornes correspondantes de la LZ100 ou LZV100. La disposition de ces conducteurs est indiquée sur la figure ci- contre. -
Page 6: Connexion Ethernet (Lan)
Information Interface LAN/USB 23151 Page 6 Connexion Ethernet (LAN) L'interface est équipée d'une prise Ethernet pour une utilisation dans un réseau. Elle permet jusqu'à huit connexions simultanées à d'autres périphériques réseau. Un câble Ethernet standard est nécessaire pour utiliser la prise LAN. Le choix de la liaison dépend de votre désir de relier l'interface directement à... -
Page 7: Adressage Ip
Information Interface LAN/USB 23151 Page 7 Adressage IP En usine, l'interface est réglée sur une adresse IP fixe qui est 192.168.0.200. Le masque de sous-réseau est 255.255.255.0 et le port TCP utilisé est 5550. Selon notre propre expérience, il est à noter que vous devrez peut-être configurer votre routeur pour cette plage d'adresses afin d'accéder à... - Page 8 Information Interface LAN/USB 23151 Page 8 Réglage manuel sur DHCP (l'appareil doit être en fonctionnement) : - La diode rouge doit s'allumer. - Pressez deux fois brièvement sur la touche. La diode DONNEES (jaune) s'allume brièvement. L'appareil va redémarrer et se mettre en mode DHCP. Il ne peut donc plus être contacté...
-
Page 9: Interface Web
DHCP, vous devez trouver via l'interface Web de votre routeur l'adresse IP qui lui a été attribuée. MacOS X : Utilisez les "Collections" dans Safari, puis cliquez sur "Bonjour". L'interface sera affichée sous la rubrique "Sites Web" ; cliquez ensuite sur "Interface Lenz XpressNet ". - Page 10 Information Interface LAN/USB 23151 Page 10 L'interface WEB...
-
Page 11: Réglage De L'adresse Xpressnet
Information Interface LAN/USB 23151 Page 11 Réglage de l'adresse XpressNet L'interface 23151 a - comme tout périphérique d'entrée Digital plus - une adresse XpressNet (XBUS) propre. Cette adresse permet communication avec la centrale. Par défaut, l'interface est réglée sur l'adresse 22. Si vous désirez changer l'adresse de l'interface, cliquez dans le champ affichant l'adresse. -
Page 12: Logiciel D'applications "Editeur Cv
Information Interface LAN/USB 23151 Page 12 Logiciel d'applications "Editeur CV" Le logiciel d'application "Editeur CV" peut être trouvé dans le dossier "Software" sur le CD joint. Avant installation et utilisation, veuillez lire soigneusement le document stocké dans le même dossier : "Information_CV_Editor.pdf"... - Page 13 L'utilisateur utilise l'interface 23151, l'application fournie avec cette dernière et la documentation à ses propres risques. La firme Lenz Elektronik GmbH n'est pas responsable des dommages causés par l'utilisateur ou une tierce personne et et des souffrances qui en résulteraient.
