INSTRUCTIONS POUR
FONCTIONNEMENT ET MONTAGE
SAFETY SWITCH WITH SEPARATE

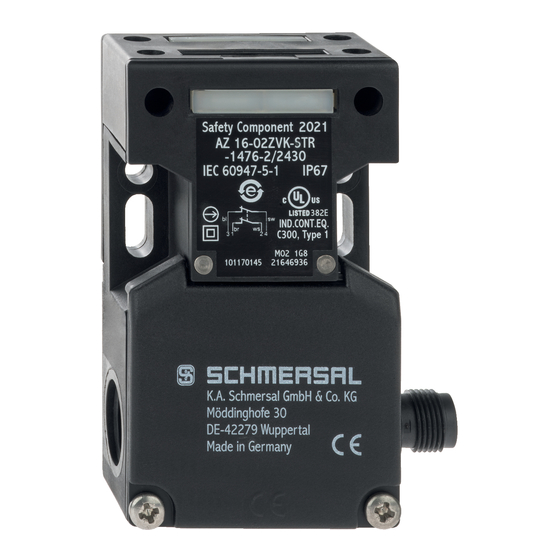

ACTUATOR AZ 16-02ZVK-STR- 1476-
2/2430
Table of Contents
1 A propos de ce document
1.1 Fonction
1 A propos de ce document
1.1 Fonction
Le présent document fournit les informations nécessaires au montage, à la mise en service, au fonctionnement sûr
ainsi qu'au démontage du dispositif de sécurité. Il est important de conserver le mode d'emploi joint à l'appareil à tout
Publicité
Table des Matières
Manuels Connexes pour schmersal AZ 16-02ZVK-STR-1476-2/2430
Sommaire des Matières pour schmersal AZ 16-02ZVK-STR-1476-2/2430
-
Page 1: Table Des Matières
INSTRUCTIONS POUR FONCTIONNEMENT ET MONTAGE SAFETY SWITCH WITH SEPARATE ACTUATOR AZ 16-02ZVK-STR- 1476- 2/2430 Table of Contents 1 A propos de ce document 1.1 Fonction 1.2 Groupe cible pour le mode d'emploi : personnel qualifié et autorisé 1.3 Symboles utilisés 1.4 Définition de l'application 1.5 Consignes de sécurité... -
Page 2: Groupe Cible Pour Le Mode D'emploi : Personnel Qualifié Et Autorisé
Les consignes de sécurité de ce mode d'emploi, les standards d'installation spécifiques du pays concerné ainsi que les dispositions de sécurité et les règles de prévention d'accidents sont à observer. Pour toute autre information technique, veuillez vous référer aux catalogues Schmersal ou à notre catalogue en ligne products.schmersal.com. -
Page 3: Description Du Produit
2 Description du produit 2.1 Exemple de commande Désignation produit: AZ 16-(1)ZV(2)K-(3)-(4)-(5) Sans 1 contact NO / 1 contact NF 2 contacts NF 3 contacts NF 1 contact NO / 2 contacts NF Sans Force d'éjection Force de maintien 30 N avec LED (seulement possible pour la version avec un contact NO et un contact NF) Entrée de câble M 16... -
Page 4: Destination Et Emploi
Pour les versions spéciales, qui ne sont pas reprises dans l'exemple de commande, les indications de ce mode d'emploi s'appliquent dans la mesure où ces modèles concordent avec les versions de série. 2.3 Destination et emploi Les interrupteurs de sécurité avec actionneur séparé sont destinés aux protecteurs coulissants, pivotants ou amovibles qui doivent rester fermés afin de garantir la sécurité... - Page 5 Certificats cULus Caractéristiques globales Règlementations EN ISO 13849-1 EN ISO 14119 EN IEC 60947-5-1 Niveau de codage selon EN ISO 14119 faible Matériau du boîtier Plastique, thermoplastique renforcé de fibres de verre, auto- extinguible Matériau des contacts, électriques Argent Poids brut 120 g Données générales - Caractéristiques Force d'éjection...
- Page 6 Données mécaniques - Dimensions Longueur du capteur 30 mm Largeur du capteur 52 mm Hauteur du capteur 90 mm Conditions ambiantes Etanchéité IP67 Température ambiante, min. -30 °C Température ambiante, max. +80 °C Température de stockage et de transport, min. -40 °C Température de stockage et de transport, max.
-
Page 7: Données Électriques - Contacts Auxiliaires
Données électriques - Contacts auxiliaires Tension, catégorie d'utilisation AC-15 230 VAC Courant, catégorie d'utilisation AC-15 Tension, catégorie d'utilisation DC-13 24 VDC Courant, catégorie d'utilisation DC-13 Remarque, catégorie d'utilisation DC-13 Connector 4-pin Remarques concernant la classification de sécurité: De façon générale, utilisable jusqu'à cat. 1 / PL c. En cas d'utilisation de 2 canaux et exclusion de défauts mécaniques (si une exclusion de défauts pour la mécanique à... -
Page 8: Dimensions
L'actionneur doit être fixé sur le protecteur de manière indémontable (vis indémontables, collage, perçage des têtes de vis, goupillage) et est à protéger contre le décalage. Rayons d‘actionnement [mm] par le côté étroit de l'actionneur par le côté large de l‘actionneur AZ 15/16-B2 AZ 15/16-B2-1747 AZ 15/16-B3... -
Page 9: Notes Générales Pour Le Raccordement Électrique
4.1 Notes générales pour le raccordement électrique Le raccordement électrique est à effectuer uniquement hors tension par du personnel compétent et qualifié. Les désignations des contacts sont indiquées dans le compartiment de câblage à l'intérieur de l'interrupteur. Pour l'entrée de câble, des presse-étoupe avec un indice de protection approprié sont à utiliser. Longueur x du fil dénudé: 6 mm Après le raccordement, le compartiment de câblage doit être nettoyé. -
Page 10: Mise En Service Et Maintenance
Légende Surveillance du verrouillage Selon ISO 14119 > contact NF à manoeuvre positive d'ouverture actionné non actionné contact NO contact NF 5 Mise en service et maintenance La fonction de sécurité du dispositif de sécurité doit être testée. En cas d'une installation correcte et d'une utilisation appropriée, le dispositif de sécurité... - Page 11 Le dispositif de sécurité doit être mis au rebut conformément aux prescriptions et législations nationales.
