FR

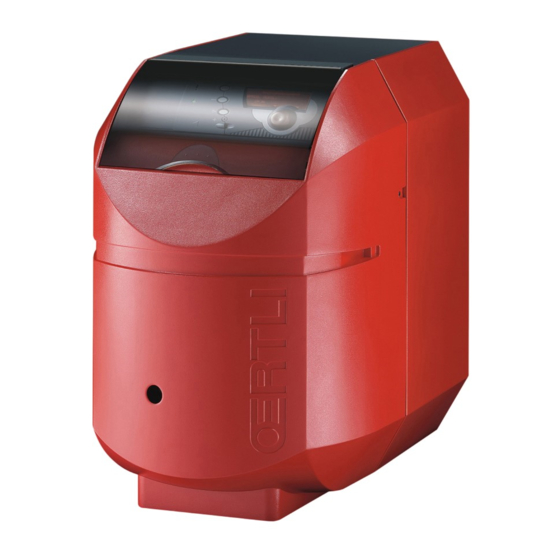

Chaudière fioul à condensation
PU 150 F Condens
PU 150 F Condens + OBC
Notice de montage
300011251-001-C

Publicité

Table des Matières
loading

Manuels Connexes pour OERTLI PU 150 F Condens

Sommaire des Matières pour OERTLI PU 150 F Condens

  • Page 1 Chaudière fioul à condensation PU 150 F Condens PU 150 F Condens + OBC Notice de montage 300011251-001-C...

  • Page 2: Symboles Utilisés

    Montage - PU 150 F Condens, PU 150 F Condens + OBC ......

  • Page 3: Colisage

    1 coude à 90° DY131 DY131 DY131 La liste des options disponibles est indiquée dans le tarif en vigueur. (*) Allemagne : Se référer au catalogue tarif en vigueur. 17/12/2007 - 300011251-001-C PU 150 F Condens - PU 150 F Condens + OBC...

  • Page 4: Pu 150 F Condens + Obc

    Contient la notice tubulures La liste des options disponibles est indiquée dans le tarif en vigueur. (*) Allemagne : Se référer au catalogue tarif en vigueur. PU 150 F Condens - PU 150 F Condens + OBC 17/12/2007 - 300011251-001-C...

  • Page 5: Montage - Pu 150 F Condens, Pu 150 F Condens + Obc

    Montage - PU 150 F Condens, PU 150 F Condens + OBC Outils nécessaires : Le montage des options éventuellement livrées avec la chaudière est - 1 tournevis cruciforme, traité dans la notice les accompagnant. - 1 tournevis plat large, - 1 clé...
  • Page 6 Démonter les charnières. Remonter les charnières du côté gauche. Démonter l'axe et le remonter sur le côté gauche. Remettre en place les 2 vis du côté droit. PU 150 F Condens - PU 150 F Condens + OBC 17/12/2007 - 300011251-001-C...

  • Page 7: Montage Des Tubulures D'évacuation Des Produits De Combustion

    Montage des tubulures d'évacuation des produits de combustion Attention à l'étanchéité des raccordements. non livré 17/12/2007 - 300011251-001-C PU 150 F Condens - PU 150 F Condens + OBC...

  • Page 8: Prise De Mesure

    Les condensats doivent pouvoir s'écouler naturellement de la sortie de la chaudière vers la station de neutralisation. A* : Tuyau d'écoulement Ø intérieur 25 mm- non fourni. PU 150 F Condens - PU 150 F Condens + OBC 17/12/2007 - 300011251-001-C...
  • Page 9 1. Monter les pattes de manutention à l'avant de la chaudière 2. Monter les pattes de manutention sur la traverse arrière (uniquement PU 154, 155, 156 Condens). 17/12/2007 - 300011251-001-C PU 150 F Condens - PU 150 F Condens + OBC...
  • Page 10 Manipuler la chaudière avec des gants. Ne pas manipuler la chaudière par les tubes départ et retour chauffage Ne pas utiliser le brûleur pour soulever la chaudière. PU 150 F Condens - PU 150 F Condens + OBC 17/12/2007 - 300011251-001-C...

  • Page 11: Mise En Place Du Tableau De Commande

    Amener le câble brûleur à l'avant de la chaudière. Glisser le tableau de commande dans l'ouverture. 17/12/2007 - 300011251-001-C PU 150 F Condens - PU 150 F Condens + OBC...

  • Page 12: Mise En Place Des Bulbes

    Fixer le câble. Glisser le surplus de câble entre l'isolation et le panneau latéral. 10 Mise en place des bulbes PU 150 F Condens - PU 150 F Condens + OBC 17/12/2007 - 300011251-001-C...

  • Page 13: Raccordement Du Thermostat De Fumées

    Maintenir les câbles à l'aide du ressort pour doigt de gant. 11 Raccordement du thermostat de fumées Raccorder le thermostat de fumées sur le contact de sécurité du tableau. 17/12/2007 - 300011251-001-C PU 150 F Condens - PU 150 F Condens + OBC...

  • Page 14: Remontage Du Capot Avant Et Du Chapiteau

    12 Remontage du capot avant et du chapiteau 13 (uniquement PU 150 F Condens + OBC) Mise en place des tubulures de liaison chaudière/préparateur ECS. Se reporter à la notice jointe au kit. PU 150 F Condens - PU 150 F Condens + OBC 17/12/2007 - 300011251-001-C...
  • Page 15 Introduire la sonde ECS dans la patte de fixation sur le tampon de visite du ballon. Effectuer le raccordement électrique conformément à la notice du tableau de commande. Mettre en place l'isolation thermique. Accrocher le panneau avant du préparateur d'eau chaude. 17/12/2007 - 300011251-001-C PU 150 F Condens - PU 150 F Condens + OBC...
  • Page 16 © Droits d'auteur Toutes les informations techniques contenues dans la présente notice ainsi que les dessins et schémas électriques sont notre propriété et ne peuvent être reproduits sans notre autorisation écrite préalable. Sous réserve de modifications. 17/12/2007...
