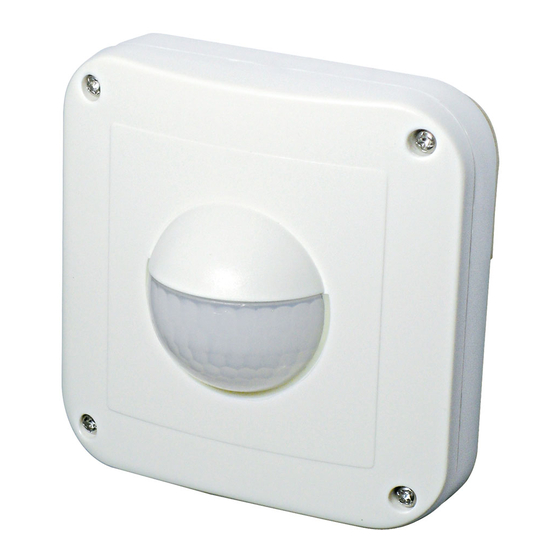

Mode d'emploi détecteur
de présence
PD2 S 180 Master 1C
1 Utilisation/Fonctionnement
Exemple d'application
1
S
3
L
N
1) Détecteur de présence Master
2) Détecteur de présence Slave en option
(non compris dans la livraison)
1
3) Poussoir (non compris dans la livraison, voir «Allumage et
Extinction de l'éclairage par bouton-poussoir»)
4) Lampe
Remarque: Les appareils Master ne doivent pas être branchés en
parallèle. Pour élargir la zone de détection, des détecteurs de pré-
S
sence spéciaux Slave sont disponibles séparément en différents
3
L
modèles et différentes exécutions (voir «Articles/E-No») Pour des
applications spéciales, plusieurs appareils Master peuvent être N
interconnectés en un circuit Master/Master (voir «Schémas d'ins-
tallation»).
2 Construction/Montage
Modèles individuels
L'appareil est disponible en différents modèles et en plusieurs
couleurs, comme appareil complet ou dans un système modu-
laire, comme composants isolés en différentes versions couleur.
La construction modulaire de l'appareil permet le montage facile
dans toutes les combinaisons courantes d'interrupteurs en Suisse.
Vous trouverez la présentation détaillée des produits pouvant être
commandés avec l'ensemble des composants sur le site Internet
www.swisslux.ch ou dans les documents actualisés de Swisslux
SA.
Montage encastré (UP)/apparent (AP)
3
2
1a
1b
L'
R
2
4
L'
2
R
4
5
1c
1a
1b
1) Kit d'adaptateur (1a) avec protection anti-vandalisme (1b) et
bague pour la correction du niveau (1c, seulement pour
versions design «STA» et design «SID»)
2) Plaque de recouvrement
3) Plaque de fixation
4) Mécanisme du capteur
5) Boîtier UP
6) Boîtier AP
Montage NUP/NAP/NCO
4
1) Kit d'adaptateur avec protection anti-vandalisme et bague
pour la correction du niveau
2) Caches clipsables
3) Mécanisme du capteur
4) NUP - Cadre de montage
5) NAP - Fond de boîtier
4
1c
3
2
1
3
2
1
3
2
1
6
4
5
