2 2 INSTALLATION
2.1

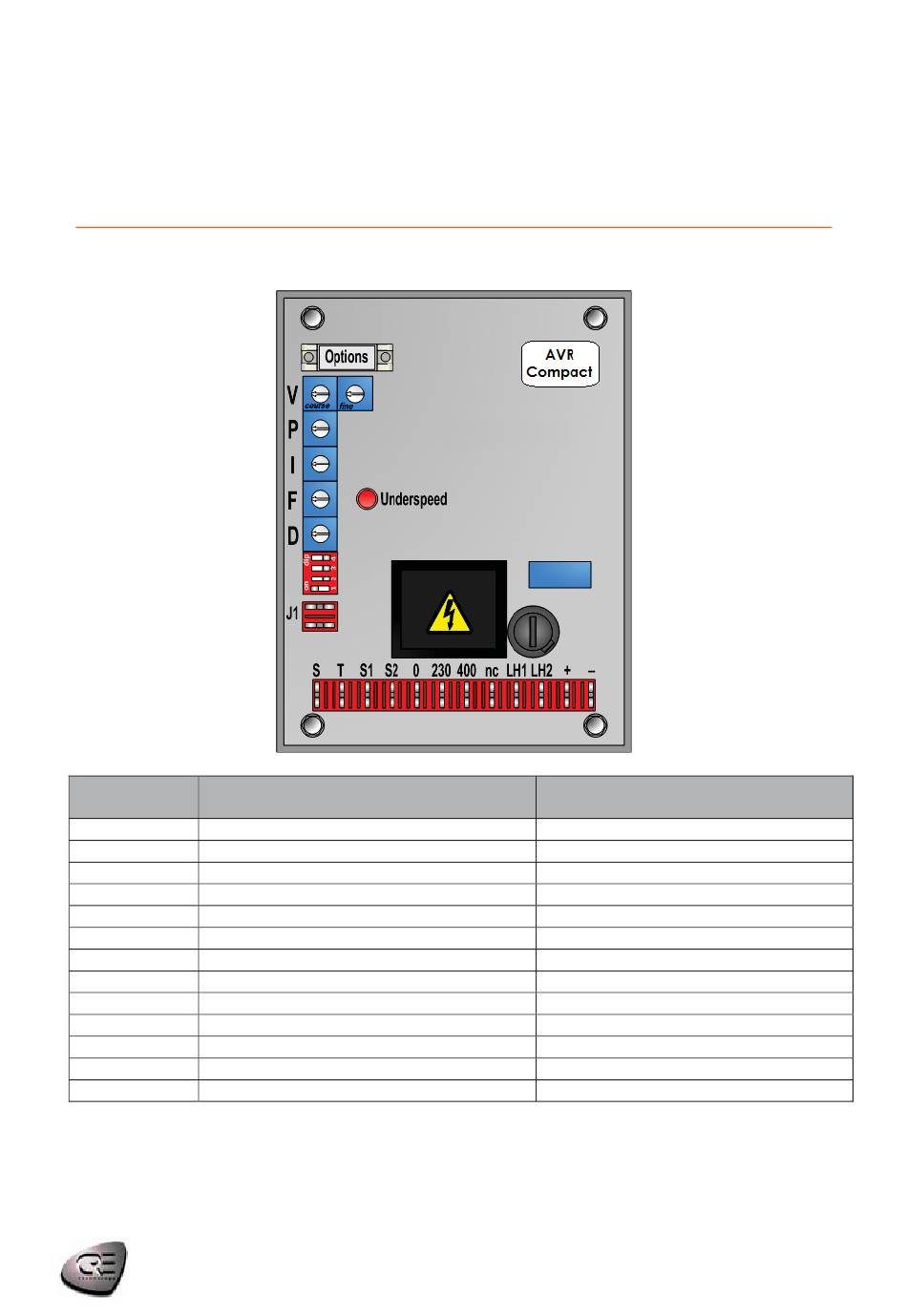

DESCRIPTION DE L'INTERFACE : REGLAGE ET VISUALISATION
Symbol
Underspeed
Options
Vcourse
Vfine
P
I
F
D
Dipswitch.1
Dipswitch.2
Dipswitch.3
Dipswitch.4
J1
Description
LED de sous-vitesse
Connecteur
Réglage tension alternateur
Ajustement réglage tension alternateur
Gain proportionnel
Gain intégral
Seuil de sous-vitesse
Potentiomètre de réglage statisme
Inhibition pot ajustement Volt externe
½ phase sensing
Plage d'ajustement "stability"
Désexcitation sur sous-vitesse
Selection du TI de statisme
Manuel utilisateur – documentation technique
Notes
LED allumée = Sous-vitesse active
Paramètres usines – non utilisé
(réglage principal)
(réglage fin pour precision)
(calculé sur la fréquence alternateur)
+/-10% de VNom pour la marche //
On = désactive connecteurs S & T
On = ½ phase sensing.
Off = Normal I-time
Off = Actif
Ouvert = 0.5 A, Fermé = 1 A
