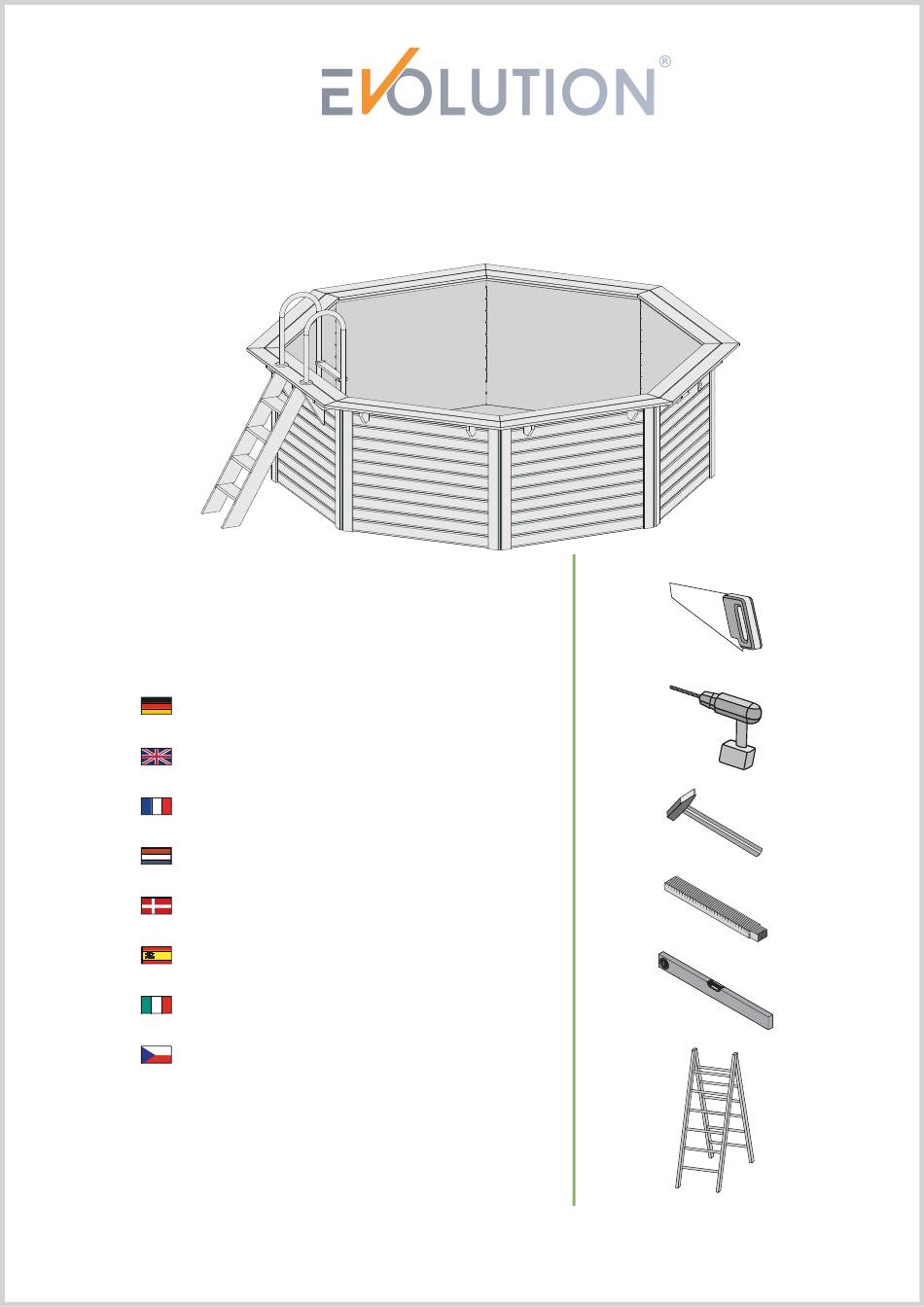

14010 - Trend Holzpool | Modell 1 | Achteck |
400 x 400 x 124 cm
Aufbauanleitung
Building Instructions
notice de montage
montagehandleiding
Montagevejledning
Instrucciones de construcción
Istruzioni per il montaggio
Montážní návod
Weinmann GmbH | Trend Pool | Frankenstraße 1 | 4 63776 Mömbris | www.trend-pool.de
17.02.2022
30982
30983
Publicité
Manuels Connexes pour Evolution 14010
Sommaire des Matières pour Evolution 14010
- Page 1 17.02.2022 14010 - Trend Holzpool | Modell 1 | Achteck | 400 x 400 x 124 cm Aufbauanleitung Building Instructions notice de montage montagehandleiding Montagevejledning Instrucciones de construcción Istruzioni per il montaggio Montážní návod 30982 Weinmann GmbH | Trend Pool | Frankenstraße 1 | 4 63776 Mömbris | www.trend-pool.de...
- Page 2 Vergleichen Sie zuerst die Material-liste mit Confrontate questa distinta materiali Vergelijk eerst de lijst van materialen Ihrem Paketinhalt! Bitte haben Sie Verständnis, dass prima con il contenuto del pacchetto! Vi preghiamo di met de inhoud van uw pakket! Reclamaties kunnen Beanstandungen nur im nicht aufgebauten Zustand comprendere che eventuali reclami possono essere alleen in behandeling worden genomen zolang de...
- Page 3 70 x 4 x 25 mm ID 5841 380 x 6 x 35 mm ID 20324 160 x 4 x 35 mm ID 3687 ID 46360 60 x 4 x 35 mm ID 39398 50 x 6 x 80 mm ID 39397 ID 46361 70 x...
- Page 4 Beigelegte Dokumente: Bitte bewahren Sie die Anleitung und den Garantieschein • Informationsheft zur Seriennummer auf. Vernichten Sie diese erst nach Ablauf • Garantieschein zur Seriennummer der Garantiezeit. Eventuelle Beanstandungen können mithilfe • ggf. Zubehör-Anleitungen in externen Paketen der Stückliste einfacher zugeordnet werden. Nicht im Lieferumfang enthalten No forman parte del suministro Not included...
