ETAPE
MONTAGE DE LA PORTE ET DE SES ACCESSOIRES
21
1.

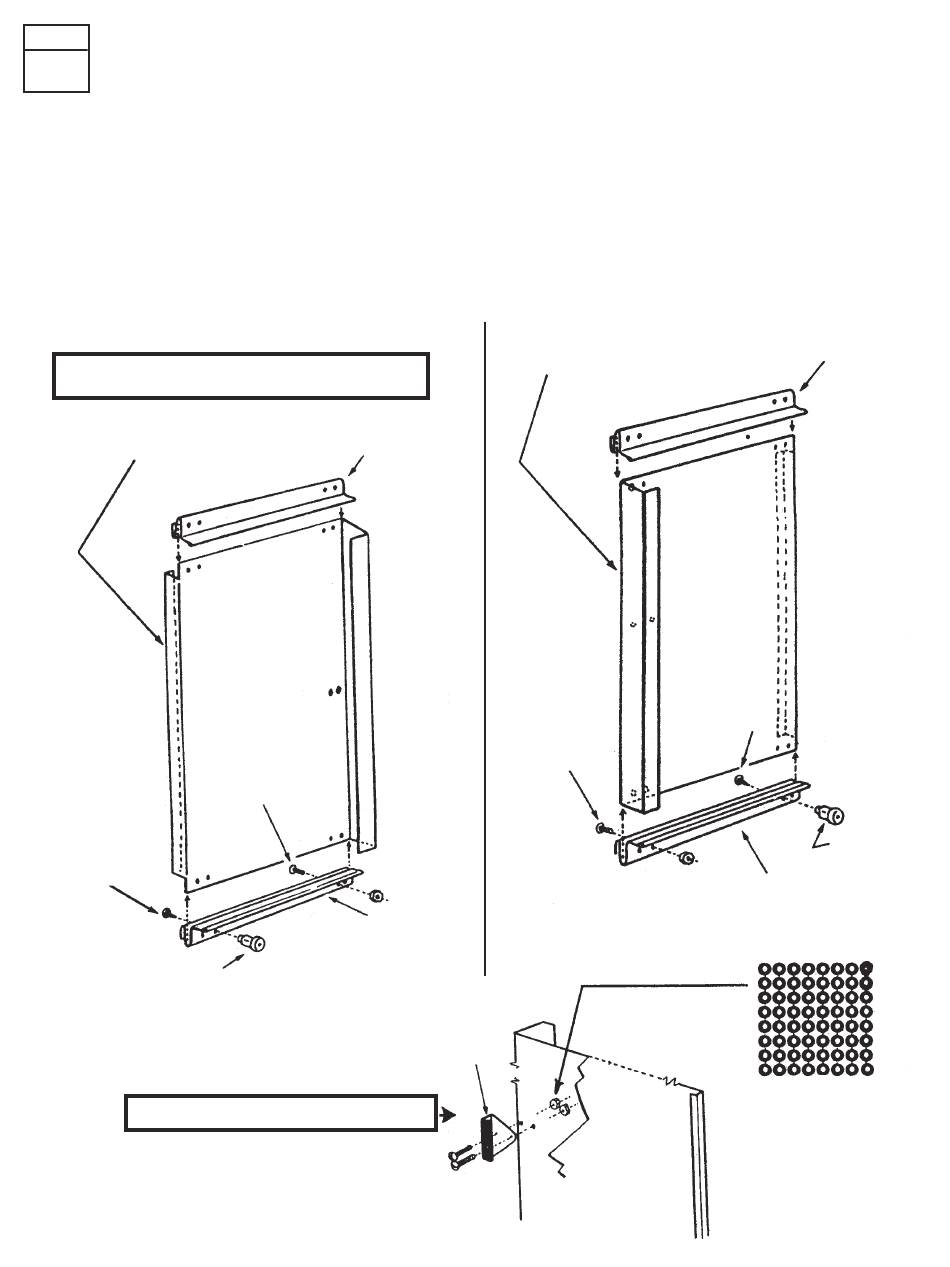

Posez les entretoises de porte référence 832 en haut et en bas du panneau de porte gauche,
exactement tel qu'illustré ci-dessous. Alignez les trous de l'entretoise avec les trous du panneau
de porte.
2.
Ne fixez que l'entretoise de porte inférieure, avec une vis et un espaceur de bas de porte sur
le côté du montant de porte, et avec un écrou et un boulon de l'autre côté. Utilisez uniquement les
trous indiqués sur le schéma ci-dessous.
3.
Recommencez l'opération pour le panneau de porte droit, en vous assurant de bien positionner
l'espaceur de bas de porte correctement.
4.
Posez les poignées de porte. Voir schéma "A".
VU DE L'INTÉRIEUR DE L'ABRI
PANNEAU DE PORTE GAUCHE
UTILISEZ DES
ÉCROUS ET LES
BOULONS DE 10mm
(3/8") DE LONG
UTILISEZ LES
VIS AUTO-
TARAUDEUSES
DE 10mm (3/8")
DE LONG
ESPACEUR DE BAS DE PORTE
VU DE L'EXTÉRIEUR DE L'ABRI
POUR LA POIGNÉE UTILISEZ DES
ÉCROUS ET LES BOULONS NOIRS
DE 13mm (1/2") DE LONG
ENTRETOISE DE PORTE
SUPÉRIEURE RÉF. 832
ENTRETOISE DE PORTE
INFÉRIEURE RÉF. 832
POIGNÉE DE PORTE
SCHÉMA "A"
PANNEAU DE PORTE DROIT
UTILISEZ DES
ÉCROUS ET LES
BOULONS DE
10mm (3/8") DE
LONG
ENTRETOISE DE PORTE
INFÉRIEURE RÉF. 832
18
ENTRETOISE DE PORTE
SUPÉRIEURE RÉF. 832
UTILISEZ LES
VIS AUTO-
TARAUDEUSES
DE 10mm (3/8")
DE LONG
ESPACEUR
DE BAS DE
PORTE
UTILISEZ LES PETITES
RONDELLES
FF18
