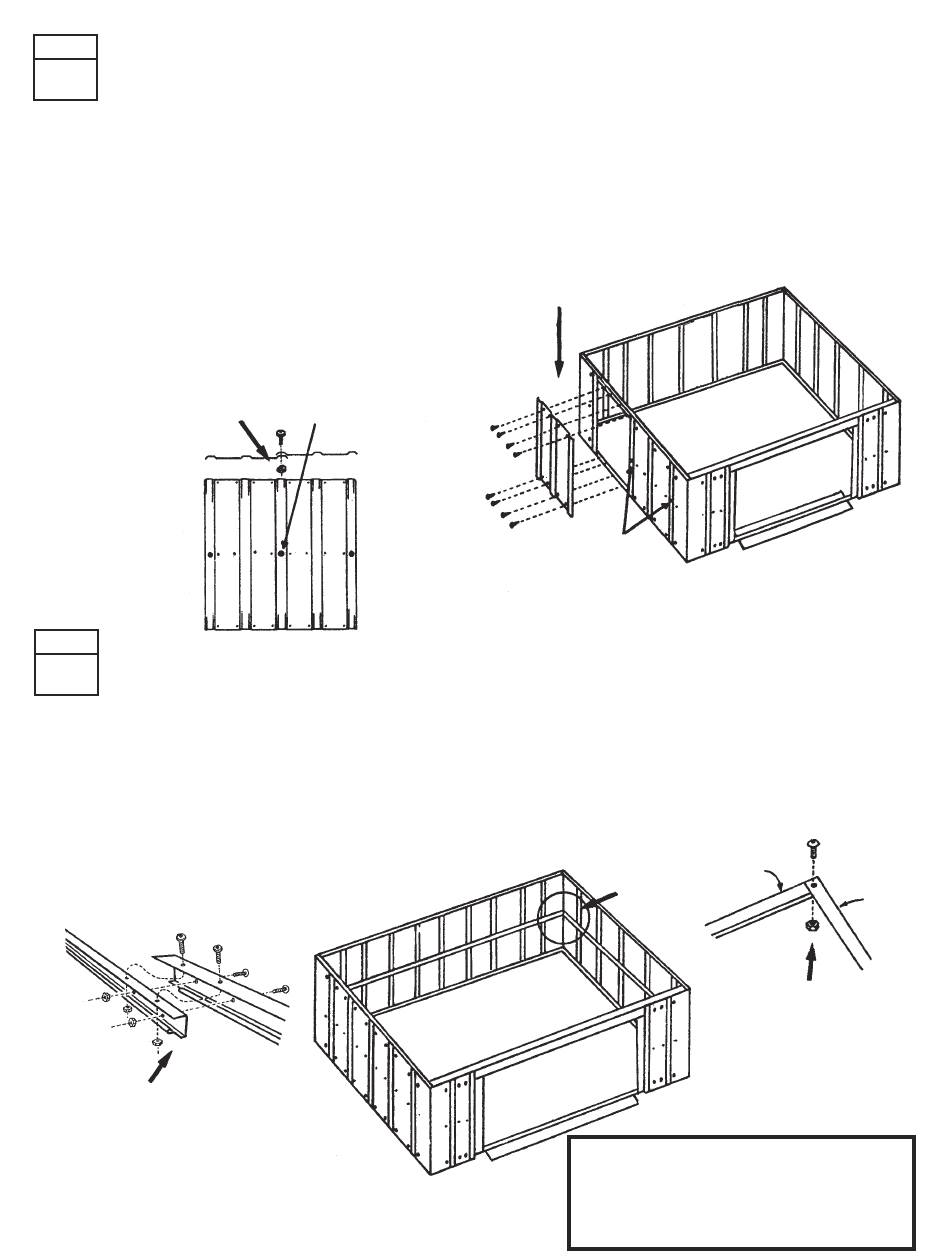

É T A P E
9
PANNEAUX MURAUX LATÉRAUX ET ARRIÈRE
1.
Installez les panneaux muraux sur chaque côté en les fixant aux traverses supérieures et inférieures.
REMARQUE - sur les modèles 86 (8x6) et 88 (8x8), on utilise un demi-panneau mural plus
petit, sur les côtés uniquement.
2.
À mi-hauteur du mur, là où les panneaux muraux se chevauchent, fixez chaque panneau mural à
l'aide de boulons et d'écrous de 10mm (3/8") de long. Voir schéma "A".
3.
Procédez de la même façon que ci-dessus pour installer les panneaux muraux arrière.
UTILISEZ DES
ÉCROUS, ET LES
BOULONS DE
10mm (3/8") DE
LONG
É T A P E
10
ENTRETOISES INTERMÉDIAIRES LATÉRALE ET ARRIÈRE
1.
Assemblez les entretoises intermédiaires latérales (quantité: 2) en les faisant se chevaucher. Voir
schéma "A". Fixez l'entretoise intermédiaire aux panneaux muraux en les vissant de l'extérieur de
l'abri. Procédez de même pour l'autre côté. REMARQUE: dans le cas des modèles 85 (8x5)
et 86 (8x6), ces pièces sont en un seul morceau (pas d'assemblage requis).
2.
Procédez de la même façon pour assembler et fixer les entretoises
intermediaires arrière référence 840H (quantité: 2). Voir schéma "B".
SCHÉMA "A"
UTILISEZ DES ÉCROUS, ET LES
BOULONS DE 10mm (3/8") DE LONG
UTILISEZ LES VIS AUTOTARAUDEUSES DE 10mm (3/8") DE LONG
SCHÉMA "A"
SCHÉMA "A"
SCHÉMA "B"
ENTRÉE
TOUS LES PANNEAUX MURAUX DOIVENT
ÊTRE
SUPÉRIEURES,
INTERMÉDIAIRES
INFÉRIEURES.
11
ENTRÉE
SCHÉMA "B"
ARRIÈRE
UTILISEZ DES ÉCROUS,
ET LES BOULONS DE
10mm (3/8") DE LONG.
VISSÉS
AUX
TRAVERSES
ENTRETOISES
ET
TRAVERSES
FF11
CÔTÉ
