3 Description du système Uponor Smatrix
Wave PULSE
Uponor Smatrix Wave est un système de gestion des systèmes de
chauffage et de rafraîchissement par le sol. Grâce aux différents
composants, le système peut contrôler facilement la température
dans chaque pièce pour un confort optimal.
3.1 Vue d'ensemble du système
Uponor Smatrix Wave comprend un régulateur, un module de
communication (en option), des thermostats et des actionneurs. Le
régulateur contrôle le fonctionnement des actionneurs quand les
thermostats détectent une demande de chauffage ou de
rafraîchissement.
Le régulateur peut également utiliser les têtes thermostatiques sans
fil pour gérer la température ambiante dans les pièces pourvues de
radiateurs.
L'optimisation du système et les réglages (de jusqu'à quatre
régulateurs) sont effectués par l'intermédiaire de l'application Uponor
Smatrix PULSE (connectée via le module de communication). Le
système peut fonctionner sans le module de communication, mais
ses fonctions sont alors réduites.
Uponor Smatrix Wave est contrôlée par différents types de
thermostats. Conçus pour un confort maximal, les thermostats
communiquent avec le régulateur par liaison radio. Il est possible de
mélanger différents types de thermostats Uponor Smatrix Wave sur
une même installation.
6
|
Uponor Smatrix Wave PULSE
SD0000010
|
Manuel d'installation et d'utilisation

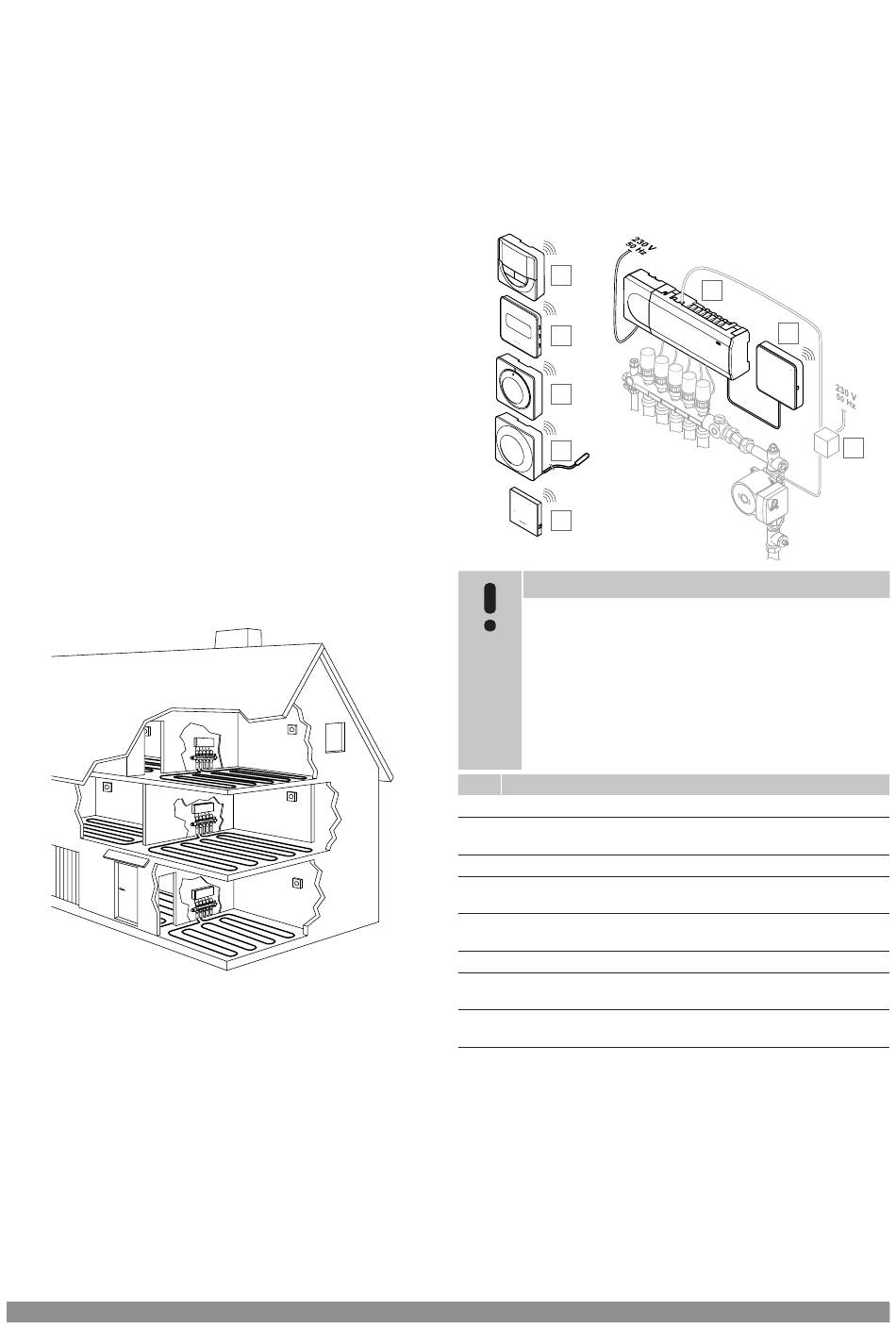

3.2 Exemple d'un système
La figure ci-dessous représente un système Uponor Smatrix Wave
avec plusieurs options d'installation et thermostats.
A
B
C
D
E
REMARQUE!
La sonde de sol peut être connectée à un thermostat (à
l'exception du T-165). Celui-ci peut être utilisé pour limiter
la température du sol.
Par exemple, la limite maximale peut protéger un
revêtement de sol fragile contre l'exposition à des
températures trop élevées lors d'une demande de
chaleur importante. La limite minimale permet de garder
un sol carrelé chaud même en l'absence de demande de
chauffage générale dans la pièce.
Rep.
Description
A
Uponor Smatrix Wave T-166, Page 9 (thermostat numérique)
B
Uponor Smatrix Wave T-169, Page 10 (thermostat numérique
avec HR)
C
Uponor Smatrix Wave T-165, Page 9 (thermostat standard)
D
Uponor Smatrix Wave T-163, Page 9 (thermostat public) avec
sonde de sol
E
Uponor Smatrix Wave T-161, Page 8 (thermostat avec sonde
d'ambiance)
V
Uponor Smatrix Wave PULSE X-265, Page 7 (régulateur)
G
Uponor Smatrix PULSE Com R-208, Page 8 (module de
communication)
H
Boîte de connexion externe pour pompes (produit tiers, la figure
ne donne qu'un exemple schématique)
F
G
H
CD0000022
