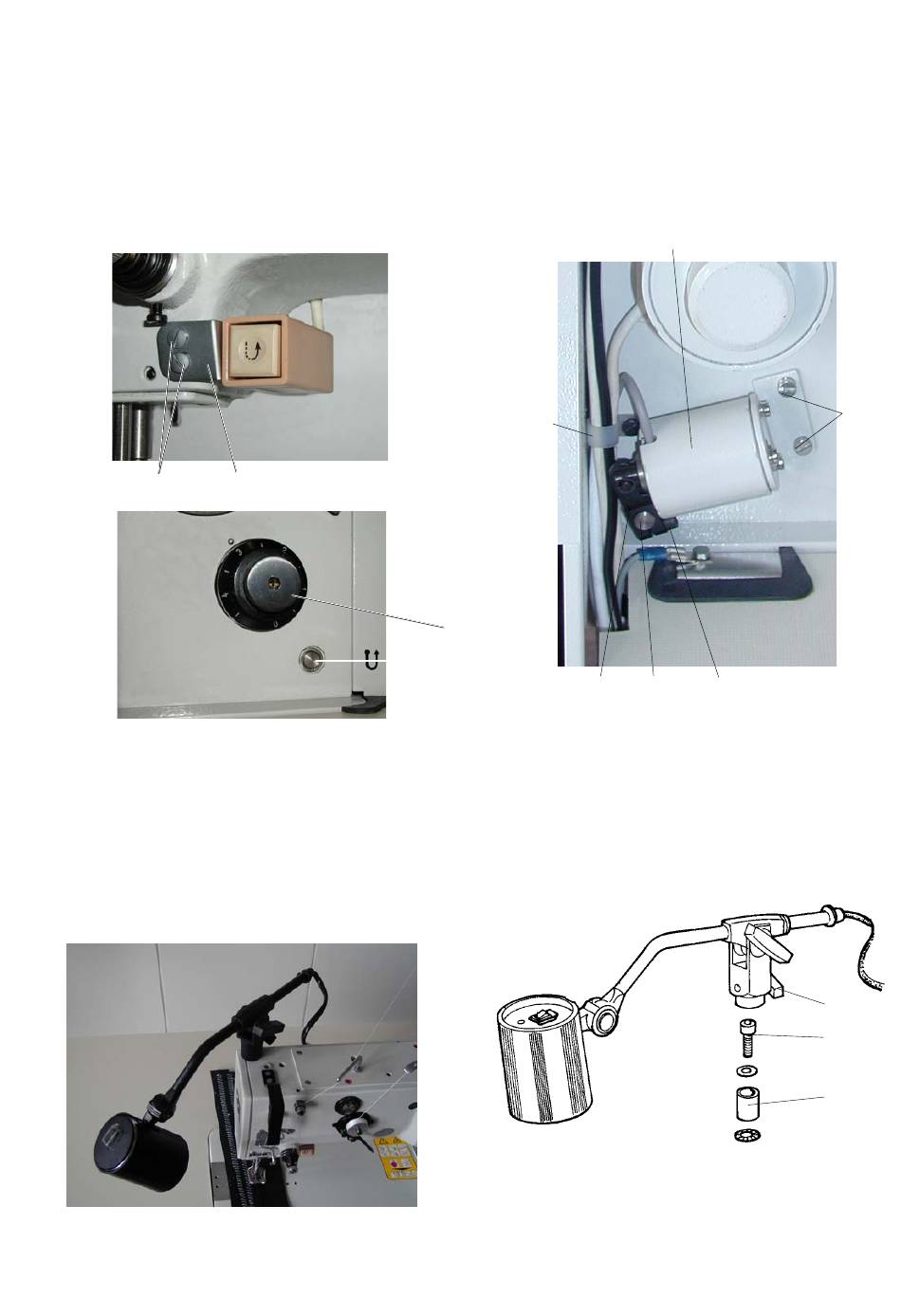

8. Montage de l´equipement pour la couture en marche arrière par l´électroaimant
(Fig. 11, 12)
Démonter le levier de la couture en marche arrière et le bouton pour régler la longueur du point.
Monter le bouton (1) et l´arbre (2).
Sur l´arbre (2), mettre le le levier (3) avec l´aimant (4) et, moyennant les vis (5), attacher l´aimant sur le bras de la machine.
Moyennant la vis (6), fixer le levier (3) sur l´arbre (2).
Connecter le conducteur de l´aimant par la découpure de la table dans la sortie du câble de raccordement du moteur et de la
tête – voir alinéa 12.4.
Moyennant les vis (7), attacher le porte-bouton (8) sur le bras de la machine. Attacher ensuite le conducteur du bouton par les
attaches (9) sur le bras de la machine.
7
9. Montage de l´éclairage (Fig. 13, 14)
Visser le rouleau (2) moyennant la vis (1) sur la tête de la machine, mettre l´éclairage sur le rouleau (2) et le serrer par la
manette (3). Le montage du transformateur est décrit dans l´alinéa 5.1.
8
9
Fig. 11a
1
2
Fig. 11b
Fig. 13
7
4
3
2
6
5
Fig. 12
3
1
2
Fig. 14
