DTC
COMMUTATEUR DE CO2
POUR CONDUITS

DIAGRAMME DE FONCTIONNEMENT

CÂBLAGE ET RACCORDEMENTS
INSTRUCTIONS DE MONTAGE ET DE MISE EN SERVICE EN ÉTAPES
MIW-DTC-FR-000 - 26 / 09 / 16
Sortie
relais
rel on
rel off
Vin
Voltage positive DC / AC ~
GND
Masse / AC ~
NO1
Contact normalement ouvert
COM1
Contact commun
NC1
Contact normalement fermé
Section des fils: 1,5 mm
Raccordements
Plage de serrage presse étoupe: 5—10 mm
Avant de commencer le montage, veuillez lire attentivement les «Mesures de
sécurité et de précaution». Ensuite suivez les étapes de montages suivantes:
1.
Ouvrez le couvercle et insérez les câbles de raccordement à travers le
presse- étoupe de l'appareil.
2.
Raccordez les câbles selon Fig. 1, en utilisant l'information dans la section
«Câblage et raccordements».

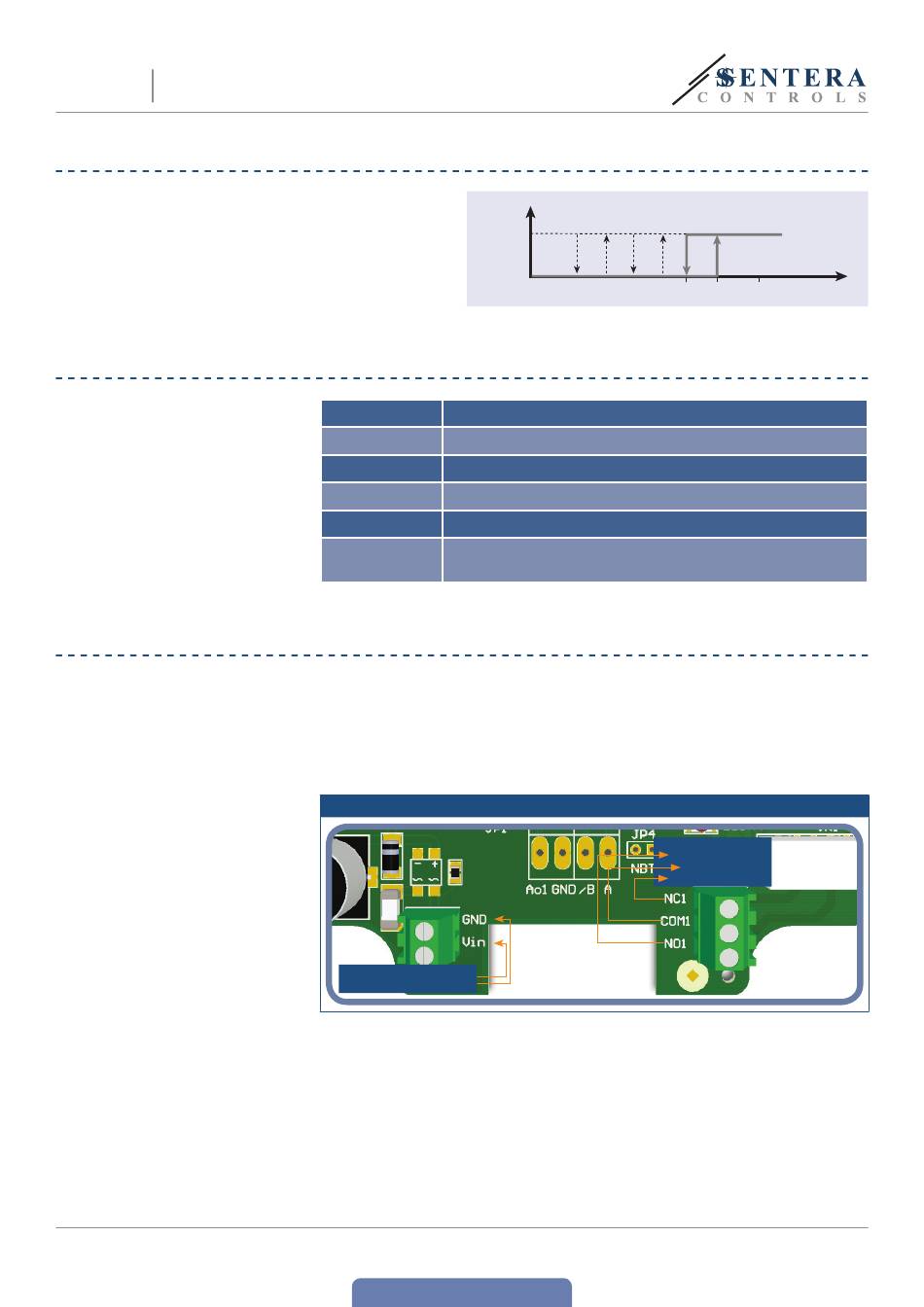

Fig. 1 Câblage et raccordements
Alimentation
15—24 VAC ± 10% / 18—34 VDC
www.sentera.eu
Retour à la Table des matières
0
PdC-hyst PdC
2
Contacts relais 1
Normalement ouvert
Commun
Normalement fermé
2.000
CO
, [ppm]
2
5 - 7
