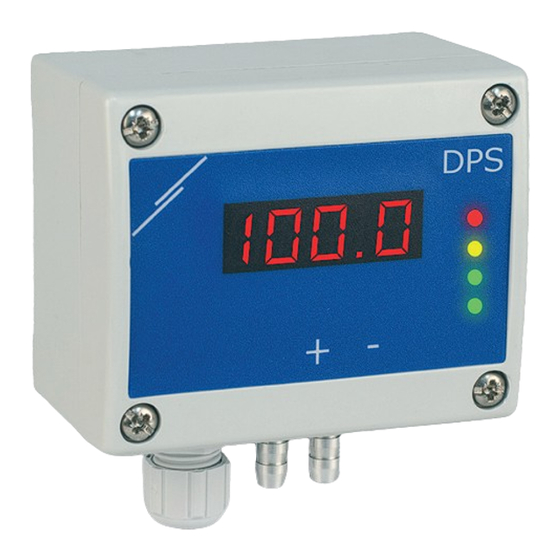

- Page 1 DPSA -2 RÉGULATEUR DE PRESSION DIFFÉRENTIELLE AVEC AFFICHAGE POUR ACTIONNEUR DE REGISTRE Instructions de montage et mode d’emploi...
-
Page 2: Table Des Matières
DPSA -2 RÉGULATEUR DE PRESSION DIFFÉRENTIELLE AVEC AFFICHAGE POUR ACTIONNEUR DE REGISTRE Table des matières MESURES DE SÉCURITÉ ET DE PRÉCAUTION DESCRIPTION DU PRODUIT CODES D'ARTICLE DOMAINE D’UTILISATION DONNÉES TECHNIQUES NORMES DIAGRAMME DE FONCTIONNEMENT CÂBLAGE ET RACCORDEMENTS INSTRUCTIONS DE MONTAGE EN ÉTAPES MODE D'EMPLOI VÉRIFICATION DES INSTRUCTIONS D'INSTALLATION INFORMATIONS SUR LE TRANSPORT ET LE STOCKAGE... -
Page 3: Mesures De Sécurité Et De Précaution
DPSA -2 RÉGULATEUR DE PRESSION DIFFÉRENTIELLE AVEC AFFICHAGE POUR ACTIONNEUR DE REGISTRE MESURES DE SÉCURITÉ ET DE PRÉCAUTION Veuillez lire toutes les informations, la fiche technique, les instructions de montage et le schéma de câblage avant de travailler avec le produit. Pour la sécurité des personnes et des équipements et pour des performances optimales, assurez-vous de bien comprendre le contenu avant d'installer, d'utiliser ou d'entretenir ce produit. -
Page 4: Description Du Produit
DPSA -2 RÉGULATEUR DE PRESSION DIFFÉRENTIELLE AVEC AFFICHAGE POUR ACTIONNEUR DE REGISTRE DESCRIPTION DU PRODUIT Les séries DPSA -2 sont des régulateurs de pression différentielle à haute résolution avec affichage. Le contrôle PI intégré avec sa fonction anti-remonte offre la possibilité... -
Page 5: Normes
DPSA -2 RÉGULATEUR DE PRESSION DIFFÉRENTIELLE AVEC AFFICHAGE POUR ACTIONNEUR DE REGISTRE ■ Conditions ambiantes de fonctionnement: ► Température: -5—65 °C ► Humidité relative: < 95 % Hr (sans condensation) ■ Température de stockage: -20—70 °C NORMES ■ Directive basse tension 2006/95/EC: ►... -
Page 6: Câblage Et Raccordements
DPSA -2 RÉGULATEUR DE PRESSION DIFFÉRENTIELLE AVEC AFFICHAGE POUR ACTIONNEUR DE REGISTRE La valeur de sortie minimale peut être régulée dans une plage comprise entre 0 et NOTE 50%. Lorsque le mode de fonctionnement est «arrêt», les actionneurs de registre sont entraînés dans la position qui correspond à... - Page 7 DPSA -2 RÉGULATEUR DE PRESSION DIFFÉRENTIELLE AVEC AFFICHAGE POUR ACTIONNEUR DE REGISTRE Fig. 3 Raccordements Modbus RTU Alimentation A /B G: 15—24 VCA ±10% / 18—34 VCC Sortie analogique / modulante (PWM) F: 18—34 VCC 0—10 VCC / 0—20 mA/PWM Connectez les buses au conduit (voir Fig. 4). Selon l'application, vous devez utiliser un jeu de connexion spécifique pour connecter les buses de l'unité...
-
Page 8: Paramètres Facultatifs
DPSA -2 RÉGULATEUR DE PRESSION DIFFÉRENTIELLE AVEC AFFICHAGE POUR ACTIONNEUR DE REGISTRE Pour les procédures d'étalonnage du capteur et de réinitialisation des registres NOTE Modbus, reportez-vous à la section «Mode d'emploi». Sélection de la tension PWM: Lorsque la résistance de traction interne (JP1) est connectée, la source de tension est réglée via le registre de stockage Modbus 54, c'est-à-dire 3,3 VCC ou 12 VCC. -
Page 9: Mode D'emploi
DPSA -2 RÉGULATEUR DE PRESSION DIFFÉRENTIELLE AVEC AFFICHAGE POUR ACTIONNEUR DE REGISTRE Pour les données complètes des registres Modbus, reportez-vous au Modbus NOTE Register Map du produit, un document distinct joint au code de l'article sur le site Web et contenant la liste des registres. Il peut que les produits avec des versions antérieures du logiciel ne soient pas compatibles avec cette liste. - Page 10 DPSA -2 RÉGULATEUR DE PRESSION DIFFÉRENTIELLE AVEC AFFICHAGE POUR ACTIONNEUR DE REGISTRE Fig. 9 Cavalier de réinitialisation des registres de stockage Modbus Les registres de stockage de communication 1 et 3 seront réinitialisés à les valeurs par défaut. Enlevez le cavalier. Une lecture correcte de la vitesse de l'air n'est possible que si elle est activée dans le PRUDENCE registre de stockage 64 (vitesse de l'air de tube de Pitot) et qu'un transmetteur est...
- Page 11 DPSA -2 RÉGULATEUR DE PRESSION DIFFÉRENTIELLE AVEC AFFICHAGE POUR ACTIONNEUR DE REGISTRE Fig. 11 Indication hors plage 11 a En dessous de la limite minimale de la plage 11 b Au-dessus de la limite minimale de la plage de réglage de réglage Mode d'affichage du débit d'air: Un flux d'air dans la plage 0-9.999 m...
-
Page 12: Vérification Des Instructions D'installation
DPSA -2 RÉGULATEUR DE PRESSION DIFFÉRENTIELLE AVEC AFFICHAGE POUR ACTIONNEUR DE REGISTRE Fig.14 Échec d'element capteur La condition de défaillance du capteur s'affiche uniquement si l'affichage n'est pas NOTE en mode d'arrêt (activé et désactivé via le registre de stockage 91). Indications LED - Affichage LED désactivé... -
Page 13: Informations Sur Le Transport Et Le Stockage
DPSA -2 RÉGULATEUR DE PRESSION DIFFÉRENTIELLE AVEC AFFICHAGE POUR ACTIONNEUR DE REGISTRE NOTE Pour plus d'informations, cliquez ici pour la fiche technique du produit - Réglages. Fig. 16 Voyant Alimentation / Communication Modbus PRUDENCE L'état des LED ne peut être vérifié que lorsque l'appareil est sous tension. Prenez les mesures de sécurité...
