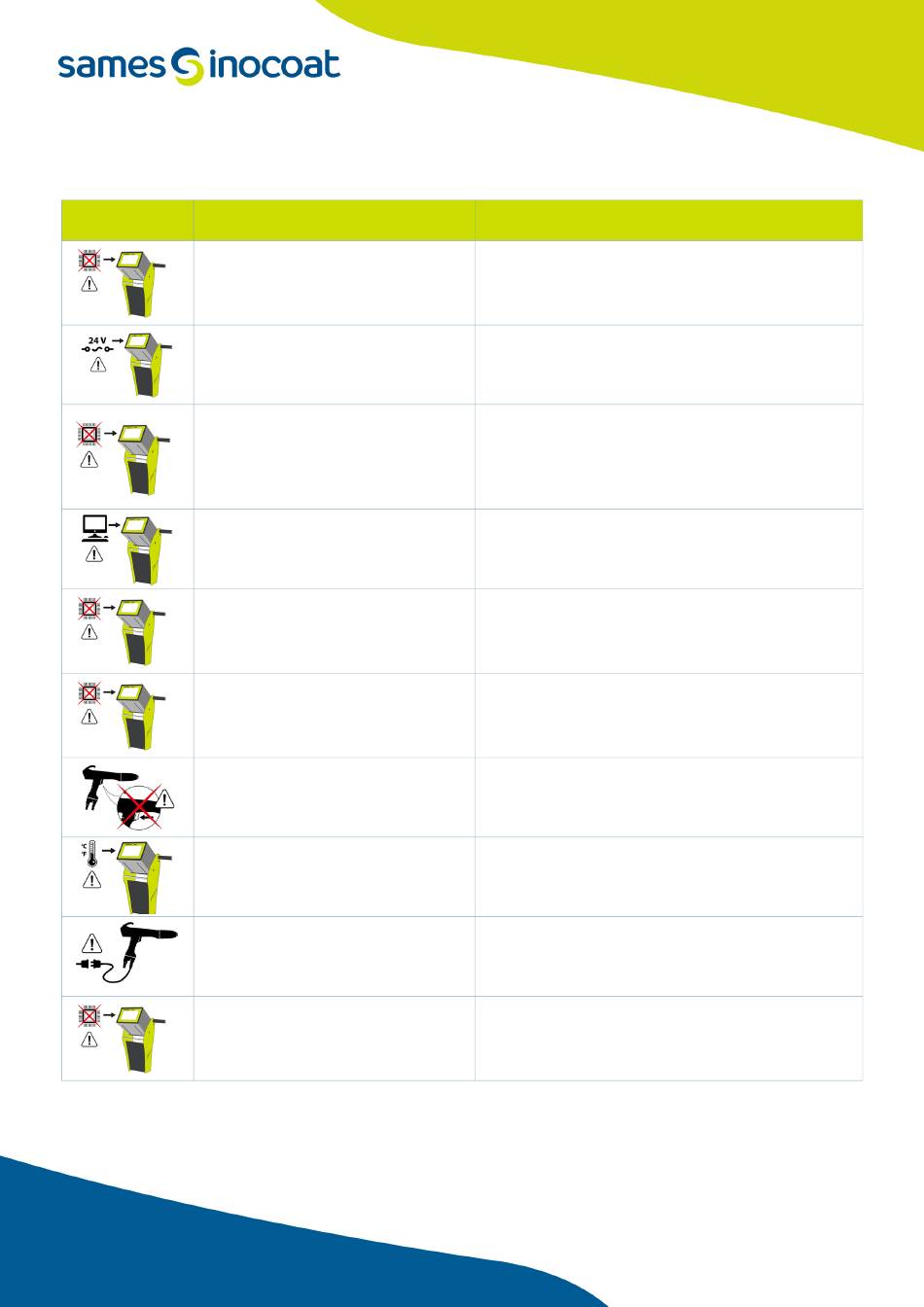

11.1. Liste des défauts
Pictogramme
N° et Libellé du défaut
associé
1 -Défaut programme
2 - Défaut Alimentation 24 V
5 - Défaut cohérence tension
17 - Défaut absence de mode de pilotage
21 - Défaut puissance bus
22 - Défaut coupure sure
24 - Gâchette HT au démarrage
28 - Défaut température
29 - Défaut liaison UHT
30 - Défaut bus interne
Description
Défaut du microcontrôleur du module.
Ce défaut nécessite une remise sous tension pour être
acquitté.
L'alimentation +24VDC interne peut être défaillante. Elle
dépasse les limites autorisées:
21 V < U < 28 V. Ce défaut nécessite une remise sous
tension pour être acquitté
Tension présente sur le bus sans demande HT. Le défaut
nécessite une remise sous tension pour être acquitté.
Demande de HT sans présence de tension sur le bus. Le
défaut est réarmable par acquittement défaut après 10 s
d'attente.
La communication est perdue en CAN alors que l'API est
en mode de pilotage. Le défaut est réarmable par
acquittement défaut
Dépassement de la puissance en sortie du module ou du
courant de l'onduleur.
Réarmable par Acquittement Défaut.
Dépassement du courant maximum de haute tension ou
d'alimentation du canon.
Réarmable par acquittement défaut.
La gâchette de commande haute tension-pulvérisation
est commandée lors de la mise sous tension du module.
Réarmable par Acquittement Défaut.
Dépassement de température maximale (75°C) de
l'alimentation interne du module. Réarmable par
Acquittement Défaut si la température est redescendue
au dessous de 60°C.
Le canon n'est pas ou mal raccordé au module.
Réarmable par Acquittement Défaut.
Surtension du bus interne (détecté par le hard ou par le
soft)
Réarmable par acquittement défaut
74
DRT7145
C - 2022/11
