Manuels Connexes pour SMA EXTANT-40
Sommaire des Matières pour SMA EXTANT-40

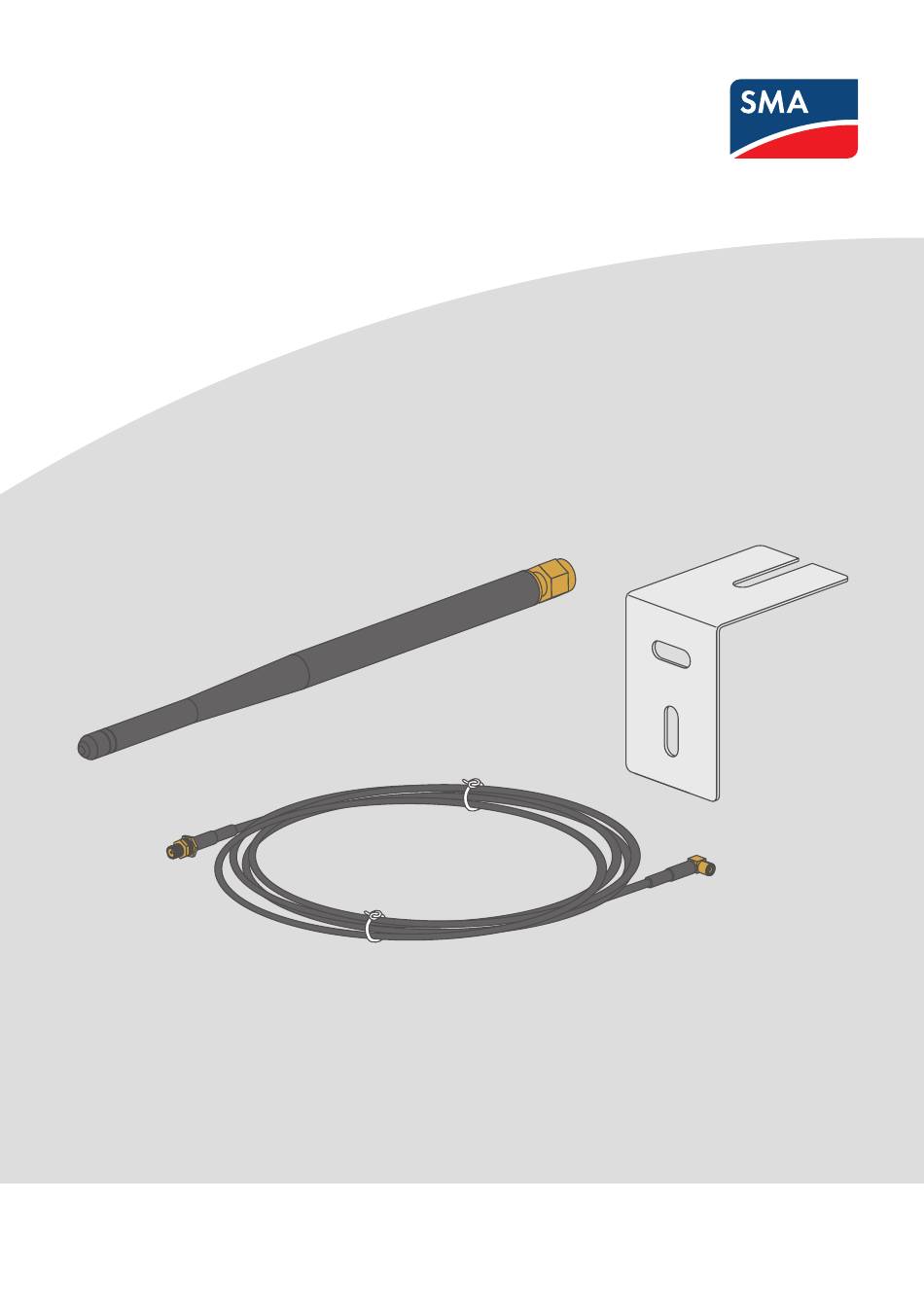

- Page 1 Instructions d’installation ANTENNA EXTENSION KIT FRANÇAIS EXTANT-40-IA-fr-10 | Version 1.0...
-
Page 2: Dispositions Légales
SMA Solar Technology AG Dispositions légales Les informations contenues dans ce document sont la propriété de SMA Solar Technology AG. Toute reproduction complète ou partielle de ces informations doit être soumise à l’accord écrit de SMA Solar Technology AG. Une reproduction interne destinée à l’évaluation du produit ou à son utilisation conforme est autorisée et ne requiert aucun accord de notre part. -
Page 3: Table Des Matières
Table des matières SMA Solar Technology AG Table des matières Remarques relatives à ce document................... Champ d’application............................Groupe cible..............................Symboles................................Formats................................Nomenclature ..............................Sécurité............................Utilisation conforme............................Consignes de sécurité ............................. Contenu de la livraison........................ Montage............................Position de montage............................Montage de l’antenne............................. 10 Recherche d’erreurs........................ -
Page 4: Remarques Relatives À Ce Document
SMA Solar Technology AG 1 Remarques relatives à ce document Champ d’application Ce document est valable pour le Antenna Extension Kit (« EXTANT-40 »). Vous trouverez la version actuelle de ce document sur www.SMA-Solar.com. Groupe cible Les opérations décrites dans le présent document doivent uniquement être réalisées par un personnel qualifié. Ce dernier doit posséder les qualifications suivantes :... -
Page 5: Nomenclature
1 Remarques relatives à ce document SMA Solar Technology AG Format Utilisation Exemple • Associe plusieurs éléments que vous > • Sélectionnez Réglages > Date. devez sélectionner • Bouton ou touche que vous devez [Bouton] • Sélectionnez [Suivant]. sélectionner ou actionner [Touche] Nomenclature Désignation complète... -
Page 6: Sécurité
2 Sécurité Utilisation conforme Le Antenna Extension Kit est un kit d’accessoires destiné aux onduleurs SMA. Grâce au montage du Antenna Extension Kit dans un onduleur avec une interface sans fil, la portée de l’émetteur radio de l’onduleur dans le réseau local sans fil peut être optimisée. - Page 7 2 Sécurité SMA Solar Technology AG Rayonnement électromagnétique élevé émis par l’antenne Lorsqu’elle est en service, l’antenne produit un champ électromagnétique et peut perturber d’autres appareils (stimulateurs cardiaques, par exemple) en raison d’émissions parasites. • Personne ne doit rester durablement dans un rayon inférieur à 20 cm de l’antenne.
-
Page 8: Contenu De La Livraison
3 Contenu de la livraison SMA Solar Technology AG 3 Contenu de la livraison Vérifiez si la livraison est complète et ne présente pas de dommages apparents. En cas de livraison incomplète ou de dommages, contactez votre revendeur. Figure 1 : Éléments du contenu de livraison Position Quantité... -
Page 9: Montage
4 Montage SMA Solar Technology AG 4 Montage Position de montage A N T P 2 0 V F - K I D : S - K P 2 F C C 4 4 0 A I C : 9 . -
Page 10: Montage De L'antenne
4 Montage SMA Solar Technology AG Le lieu de montage de l’antenne joue un rôle décisif pour la qualité de la connexion radio. Les ondes radio émettent en cercles depuis les côtés longitudinaux de l’antenne. Une zone morte conique sort de la pointe de l’antenne. Si vous placez le récepteur dans la zone morte, ce dernier ne peut pas recevoir les ondes radio émises par l’antenne. - Page 11 4 Montage SMA Solar Technology AG 2. Si nécessaire, montez le presse-étoupe sur l’onduleur : • Chassez le bouchon d’étanchéité de l’intérieur hors de l’ouverture du boîtier et mettez-le de côté pour le réutiliser plus tard. • Desserrez le contre-écrou du presse-étoupe fourni.
- Page 12 4 Montage SMA Solar Technology AG • Introduisez le câble d’antenne, y compris l’extrémité du câble et la fiche, à travers l’écrou-raccord dans l’ouverture souhaitée du manchon support de câble à deux orifices. • Insérez à nouveau le manchon support de câble à deux orifices avec le câble d’antenne dans le presse- étoupe.
- Page 13 4 Montage SMA Solar Technology AG • Insérez la fiche du câble d’antenne dans la fente de l’équerre d’antenne. Assurez-vous ce faisant que la rondelle et le contre-écrou se trouvent sur le côté extérieur de l’équerre d’antenne et que le câble d’antenne n’est pas plié, ni tordu.
-
Page 14: Recherche D'erreurs
Si la valeur Antenne externe n’est pas réglée, procédez à son réglage (voir instructions de l’onduleur). • Assurez-vous que l’antenne de type « EXTANT-40 » est correctement montée et que seul le câble fourni avec l’antenne a été utilisé. • Assurez-vous que le récepteur n’est pas placé dans la zone morte . -
Page 15: Mise Hors Service
6 Mise hors service SMA Solar Technology AG 6 Mise hors service Démontage de l’antenne Outils requis : ☐ Pince pointue Procédure : Danger de mort dû à de hautes tensions du générateur photovoltaïque En cas d’ensoleillement, le générateur photovoltaïque produit une tension continue dangereuse dans les conducteurs DC et les composants sous tension dans l’onduleur. -
Page 16: Contact
7 Contact SMA Solar Technology AG 7 Contact En cas de problèmes techniques concernant nos produits, prenez contact avec le Service en Ligne de SMA. Nous avons besoin des données suivantes pour pouvoir assurer une assistance ciblée : • Onduleur : – Numéro de série –... - Page 17 7 Contact SMA Solar Technology AG United Arab SMA Middle East LLC India SMA Solar India Pvt. Ltd. Emirates Abu Dhabi Mumbai +971 2234 6177 +91 22 61713888 SMA Online Service Center: www.SMA-Service.com SMA Solar (Thailand) Co., Ltd. 대한민국 SMA Technology Korea Co., Ltd.
- Page 18 www.SMA-Solar.com...
