Manuels Connexes pour SMA EXTANT-40
Sommaire des Matières pour SMA EXTANT-40

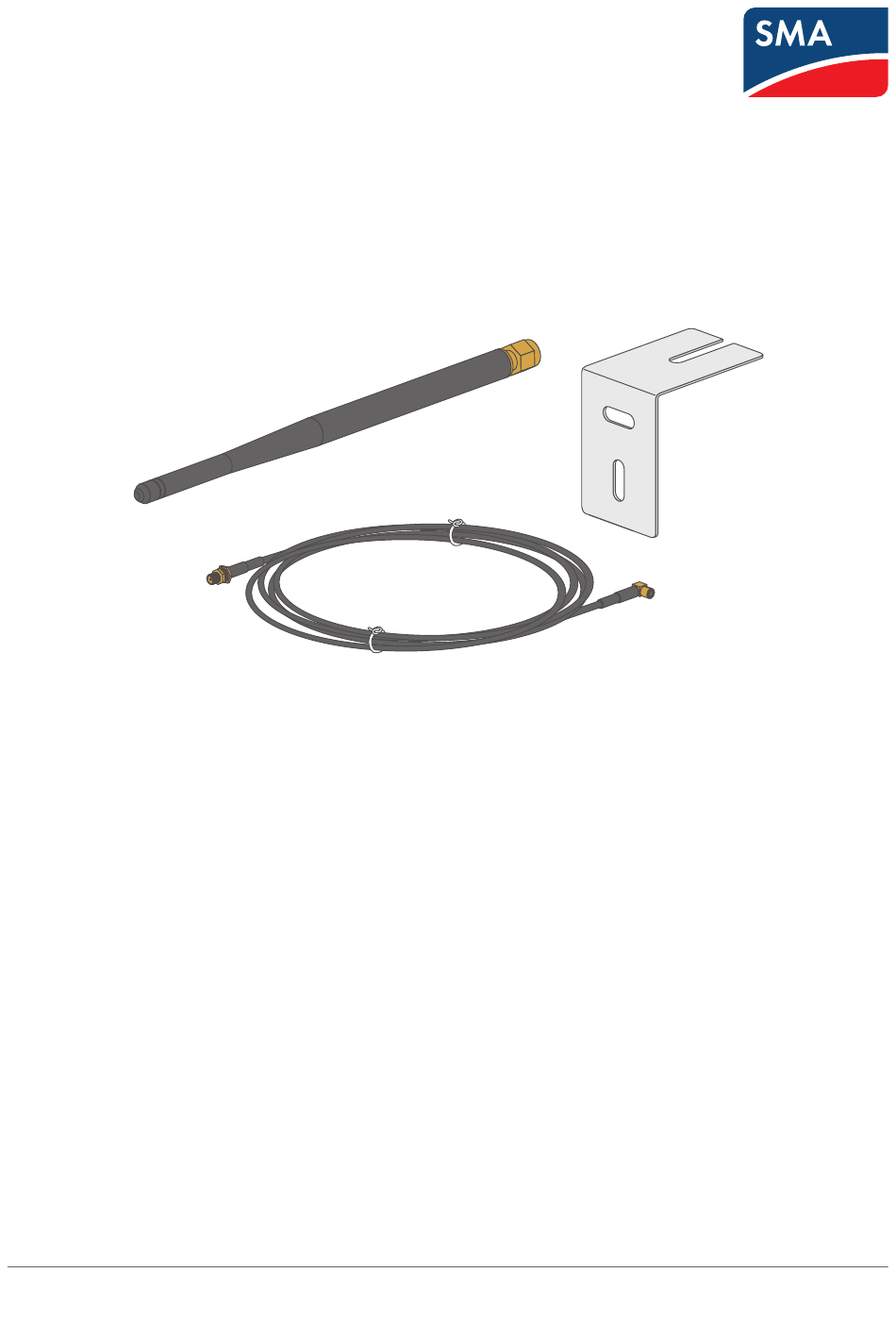

- Page 1 Instructions d’installation ANTENNA EXTENSION KIT FRANÇAIS EXTANT-40-IA-fr-11 | Version 1.1...
- Page 2 Les spécifications peuvent être modifiées sans préavis. Tous les efforts ont été mis en œuvre pour que ce document soit élaboré avec le plus grand soin et tenu aussi à jour que possible. SMA Solar Technology AG avertit toutefois les lecteurs qu’elle se réserve le droit d’apporter des modifications aux présentes spécifications sans préavis ou conformément aux dispositions du contrat de livraison...
- Page 3 SMA Solar Technology AG Dispositions légales État actuel : 05/04/2022 Copyright © 2022 SMA Solar Technology AG. Tous droits réservés. Instructions d’installation EXTANT-40-IA-fr-11...
-
Page 4: Table Des Matières
Table des matières SMA Solar Technology AG Table des matières Remarques relatives à ce document........Champ d’application ....................Groupe cible ......................Symboles utilisés dans le document................Formats utilisés dans le document................Désignations utilisées dans le document ..............Sécurité..................Utilisation conforme .................... -
Page 5: Remarques Relatives À Ce Document
• STP 50-40 (Sunny Tripower CORE1) à partir d’une version de micrologiciel ≥ 3.00.00.R à 3.11.##.R • STP 50-41 (Sunny Tripower CORE1) à partir de la version de micrologiciel ≥ 3.14.##.R • EXTANT-40 (Antenna Extension Kit) Groupe cible Les opérations décrites dans le présent document doivent uniquement être réalisées par un personnel qualifié. -
Page 6: Désignations Utilisées Dans Le Document
1 Remarques relatives à ce document SMA Solar Technology AG Format Utilisation Exemple : • Associe plusieurs éléments que • Sélectionnez > vous devez sélectionner Réglages > Date. [Bouton] • Bouton ou touche que vous • Sélectionnez [Enter]. devez sélectionner ou actionner [Touche] •... -
Page 7: Sécurité
Sécurité Utilisation conforme Le Antenna Extension Kit est un kit d’accessoires destiné aux onduleurs SMA. Grâce au montage du Antenna Extension Kit dans un onduleur avec une interface sans fil, la portée de l’émetteur radio de l’onduleur dans le réseau local sans fil peut être optimisée. - Page 8 2 Sécurité SMA Solar Technology AG DANGER Danger de mort par choc électrique en cas de contact avec des composants conducteurs ou des câbles de l’onduleur Les composants conducteurs ou les câbles de l’onduleur sont soumis à de hautes tensions. Le contact avec des composants conducteurs ou des câbles de l’onduleur peut entraîner la mort ou...
- Page 9 SMA Solar Technology AG 2 Sécurité PRUDENCE Endommagement de l’onduleur ou du produit par une décharge électrostatique En touchant les composants électroniques, vous pouvez endommager, voire détruire l’onduleur ou le produit par décharge électrostatique. • Reliez-vous à la terre avant de toucher un composant.
-
Page 10: Contenu De La Livraison
3 Contenu de la livraison SMA Solar Technology AG Contenu de la livraison Vérifiez si la livraison est complète et ne présente pas de dommages apparents. En cas de livraison incomplète ou de dommages, contactez votre revendeur. Figure 1 : Éléments du contenu de livraison Position Quantité... -
Page 11: Montage
SMA Solar Technology AG 4 Montage Montage Position de montage A N T P 2 0 V F - K I D : S - K P 2 F C C 4 4 0 A I C : 9 . 3 0 V... -
Page 12: Montage De L'antenne
4 Montage SMA Solar Technology AG Le lieu de montage de l’antenne joue un rôle décisif pour la qualité de la connexion radio. Les ondes radio émettent en cercles depuis les côtés longitudinaux de l’antenne. Une zone morte conique sort de la pointe de l’antenne. Si vous placez le récepteur dans la zone morte, ce dernier ne peut pas recevoir les ondes radio émises par l’antenne. - Page 13 SMA Solar Technology AG 4 Montage 2. Si nécessaire, montez le presse-étoupe sur l’onduleur : • Chassez le bouchon d’étanchéité de l’intérieur hors de l’ouverture du boîtier et mettez-le de côté pour le réutiliser plus tard. • Desserrez le contre-écrou du presse-étoupe fourni.
- Page 14 4 Montage SMA Solar Technology AG • Introduisez le câble d’antenne, y compris l’extrémité du câble et la fiche, à travers l’écrou-raccord dans l’ouverture souhaitée du manchon support de câble à deux orifices. • Insérez à nouveau le manchon support de câble à deux orifices avec le câble d’antenne dans le presse-étoupe.
- Page 15 SMA Solar Technology AG 4 Montage • Insérez la fiche du câble d’antenne dans la fente de l’équerre d’antenne. Assurez-vous ce faisant que la rondelle et le contre-écrou se trouvent sur le côté extérieur de l’équerre d’antenne et que le câble d’antenne n’est pas plié, ni tordu.
-
Page 16: Recherche D'erreurs
Antenne externe. Si la valeur Antenne externe n’est pas réglée, procédez à son réglage (voir instructions de l’onduleur). • Assurez-vous que l’antenne de type « EXTANT-40 » est correctement montée et que seul le câble fourni avec l’antenne a été utilisé. • Assurez-vous que le récepteur n’est pas placé dans la zone morte. -
Page 17: Mise Hors Service
SMA Solar Technology AG 6 Mise hors service Mise hors service Démontage de l’antenne Outils requis : ☐ Pince pointue Procédure : DANGER Danger de mort dû à de hautes tensions du générateur photovoltaïque En cas d’ensoleillement, le générateur photovoltaïque produit une tension continue dangereuse dans les conducteurs DC et les composants sous tension dans l’onduleur. -
Page 18: Élimination Du Produit
6 Mise hors service SMA Solar Technology AG Élimination du produit • Éliminez le produit conformément aux prescriptions d’élimination en vigueur pour les déchets d’équipements électriques et électroniques. EXTANT-40-IA-fr-11 Instructions d’installation... -
Page 19: Contact
SMA Solar Technology AG 7 Contact Contact Vous pouvez trouver les coordonnées de votre pays à l’adresse suivante : https://go.sma.de/service Instructions d’installation EXTANT-40-IA-fr-11... - Page 20 www.SMA-Solar.com...
