MODE D'EMPLOI
U-RFL-T
ALIMENTATION SOURCE
A MERCURE
Ce mode d'emploi ne concerne que l'alimentation pour lampe à mercure Olympus Modèle
U-RFL-T. Pour en obtenir les performances optimales et se familiariser avec son utilisation, nous
conseillons d'étudier également le manuel du microscope avec lequel il est utilisé. En vue de
future référence, ranger ce mode d'emploi dans un endroit facilement accessible à proximité du
poste de travail.
A X 7 1 1 4
Imprimé sur du papier 100% recyclé

Publicité

Table des Matières
loading

Sommaire des Matières pour Olympus U-RFL-T

  • Page 1 Ce mode d’emploi ne concerne que l’alimentation pour lampe à mercure Olympus Modèle U-RFL-T. Pour en obtenir les performances optimales et se familiariser avec son utilisation, nous conseillons d’étudier également le manuel du microscope avec lequel il est utilisé. En vue de future référence, ranger ce mode d’emploi dans un endroit facilement accessible à...

  • Page 3: Important

    U-RFL-T IMPORTANT Cette alimentation est uniquement compatible a vec les sources de lumièr e HBO Olympus. L ors de l’uti- lisation de l’alimentation, toujours se r éférer au mode d’emploi concernant la fluor escence pour micr os- copes AX, BX, BX2, IX, etc...

  • Page 4: Préparation À L'emploi

    3. Afin de prévenir le risque de choc électrique et par mesur e de sécurité, veiller à ce que le cordon d’alimentation soit bien relié à la terre. Olympus ne peut garantir la sécurité électrique ni les performances de l’équipement s’il n’est pas correctement mis à...

  • Page 5: Table Des Matières

    U-RFL-T SOMMAIRE NOMENCLATURE MONTAGE 2-1 Schéma de montage ..........1 2-2 Montage de la lampe au mercure .

  • Page 6: Nomenclature

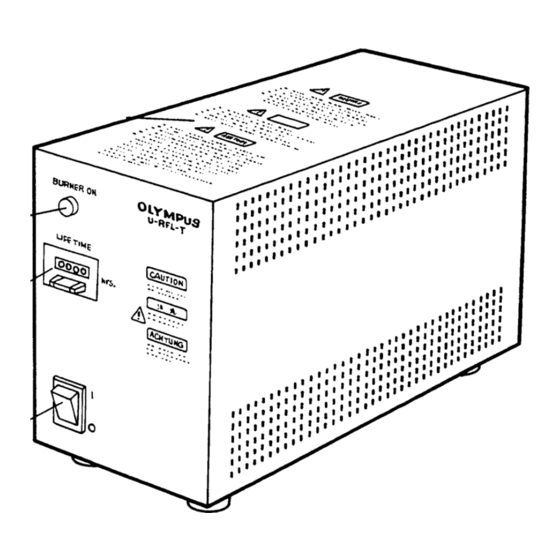

    NOMENCLATURE Plaquette Etiquette d’identification de d’avertissement l’alimentation Voyant lumi- neux de mise sous tension Compteur de durée Prise CA d’utilisation (courant alternatif) de la lampe de l’alimentation Connecteur de sortie Commutateur principal I : ON/Marche O: OFF/Arrêt MONTAGE 2-1 Schéma de montage Boîtier lampe U-ULH (Configuration de la lampe au mercure) Lampe à...

  • Page 7: Montage De La Lampe Au Mercure

    U-RFL-T 2-2 Montage de la lampe au mercure L’allumage de la lampe à mercure est assuré par un courant de haute-tension. Afin de prévenir tout risque de brûlure ou d’électrocution, s’assurer que le commutateur principal du coffret d’alimentation est bien sur “O” (OFF), débrancher le cordon d’alimentation de la prise secteur et attendre au moins 10 minutes avant de procéder au changement de la lampe.

  • Page 8: Branchements Câbles Et Cordons

    2. Connecter solidement la prise du câble d’alimentation de l’embase lampe à mercure ² dans le connecteur de sortie ³. (Fig. 5) N’utiliser que le cordon d’alimentation fourni par Olympus. Si ce Fig. 5 cordon n’est pas livré, sélectionner le cordon adéquat en se référant à...

  • Page 9: Préparation A L'observation

    U-RFL-T PRÉPARATION A L’OBSERVATION 3-1 Allumage de la lampe Ne jamais basculer le commutateur principal sur “ I ” (marche = ON) si le connecteur de l’embase lampe à mercure n’est pas connecté: un courant de haute tension dangereux peut sortir par ce connecteur.

  • Page 10: Spécifications

    1. Système illuminateur Auto-allumage 2. Compteur horaire de dur ée de vie Indique le temps cumulé d’allumage de la lampe. 220–240 V ∼ 1.8A 50/60 Hz (U-RFL-T-200) 3. Alimentation 4. Dimensions 150 mm (L) x 295 mm (P) x 200 mm (H) 5.

  • Page 11: Guide De Dépannage

    Dans certaines circonstances, les performances de l’appareil peuvent être affectées négativement par des facteurs autres que des défauts matériels. Dans un tel cas, consulter le tableau suiv ant et pr endre les actions corr ectives appr opriées. Si le problème n’a pas été r ésolu, prendre contact a vec le r eprésentant Olympus. Problème Cause Remède...

  • Page 12: Sélection Du Cordon D'alimentation Approprié

    Si le cordon d'alimentation n'est pas livr é, choisir le cor don d'alimentation approprié en se référant aux “Spécifications” et aux “Cordons Certifiés” ci-dessous. Avertissement : Olympus ne peut garantir la sécurité électrique d'emploi d'un équipement qui serait alimenté par un cordon non approuvé par Olympus.
  • Page 13 U-RFL-T Tableau 2 – Câbles souples ORGANISATIONS OFFICIELLES ET MÉTHODE HARMONISÉE DE MAR QUAGE DES C ÂBLES Méthode de marquage alterna- tive, utilisant des gaines de Marque harmonisée, imprimée conducteurs colorées Noir-Rou- ou gravée (peut être posée sur Organisation officielle ge-Jaune.
  • Page 14 NOTES...
