1.
Das Minuskabel der Batterie entfernen.
Die Verkleidung im Kofferraum herausnehmen.
Den Zugang zu den beiden Heckleuchtensätzen freimachen.
2.
In dem Bodem des Kofferraumes, auf der rechten Seite, in der Nähe der Heckschlußleuchte, befindet sich einen Gummistopf.
Ein 13 mm Loch in diesem Gummistopf bohren.
Die Kabeltülle im Loch befestigen.
3.
Der Kabelbaum wird im Kofferraum ausgebreitet.
Das 8-polige Ende des Kabelbaumes durch den Gummistopfen ziehen und zur Steckdose führen.
Achtung: Hitze des Auspuffes!
Die Abdeckplatte über die Kabelende schieben.

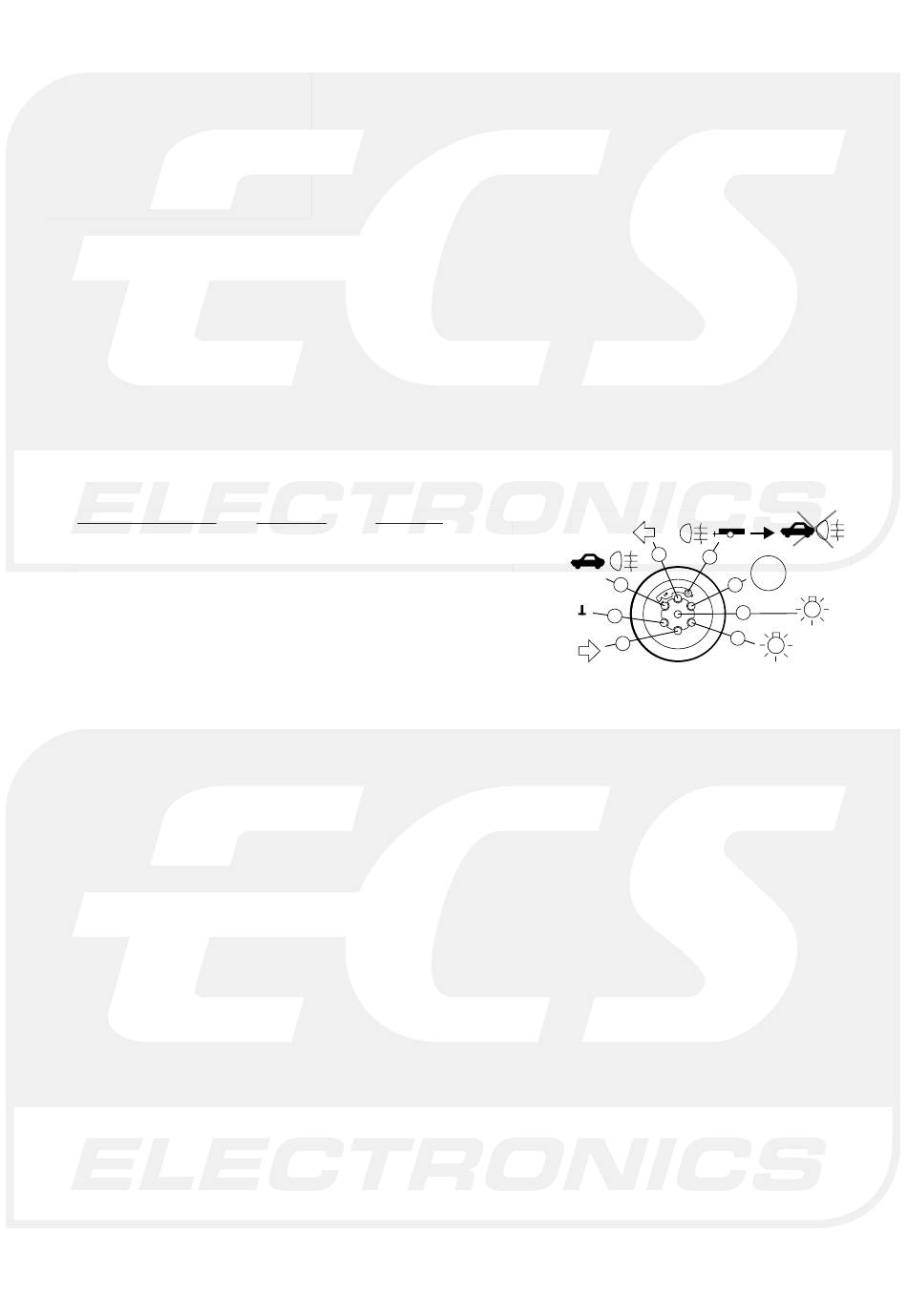

Den Kontaktträger aus der Steckdose herausnehmen und die einzelnen Kabel wie folgt anschließen:
Anhänger Beleuchtung:
Blinker links
Nebelschlußleuchte
Masse
Blinker rechts
Schlußleuchte rechts
Bremsleuchten
Schlußleuchte links
Nebelschlußleuchte
Montieren Sie die Steckdose auf die Steckdoseplatte
4.
Die anderen Ende des Kabelbaumes werden wie folgt angeschlossen:
Bei den beiden Heckleuchtensätzen befinden sich Steckverbinder.
Diese zwei Steckverbinder abziehen.
Das Ende des Kabelbaumes mit dem roten, gelben, schwarzen und grauen Kabel an dem linken Steckverbinder anschließen
Das Ende des Kabelbaumes mit dem grüne, blauen, braunen und grauen Kabel an dem rechten Steckverbinder anschließen.
Das weiße Massekabel an der Fahrzeugmasse befestigen
5.
Die Batterie wieder anschließen und sämtliche Fahrzeugfunktionen mit angeschlossenem Anhänger überprüfen.
Die abmontierten Teile und die entfernten Verkleidungen wieder montieren und befestigen.
©ECS 1999
EINBAUANLEITUNG ELEKTROSATZ ANHÄNGERVORRICHTUNG MIT 12-N STECKDOSE lt.
DIN/ISO NORM 1724
PEUGEOT 306 FACELIFT HATCHBACK 3/5 03/97-
Bestell Nr.: PEU-032-B
Kontakt Nr.:
Kabelfarbe:
1 (L)
gelb
2 (54-G)
blau
3 (31)
weiß 2,5 mm2
4 (R)
grün
5 (58-R)
braun
6 (54)
rot
7 (58-L)
schwarz
8 (58-b)
grau
PEU-032-B-D
071299M
1
8
STOP
2
6
7
3
5
4
REVISIE 0
