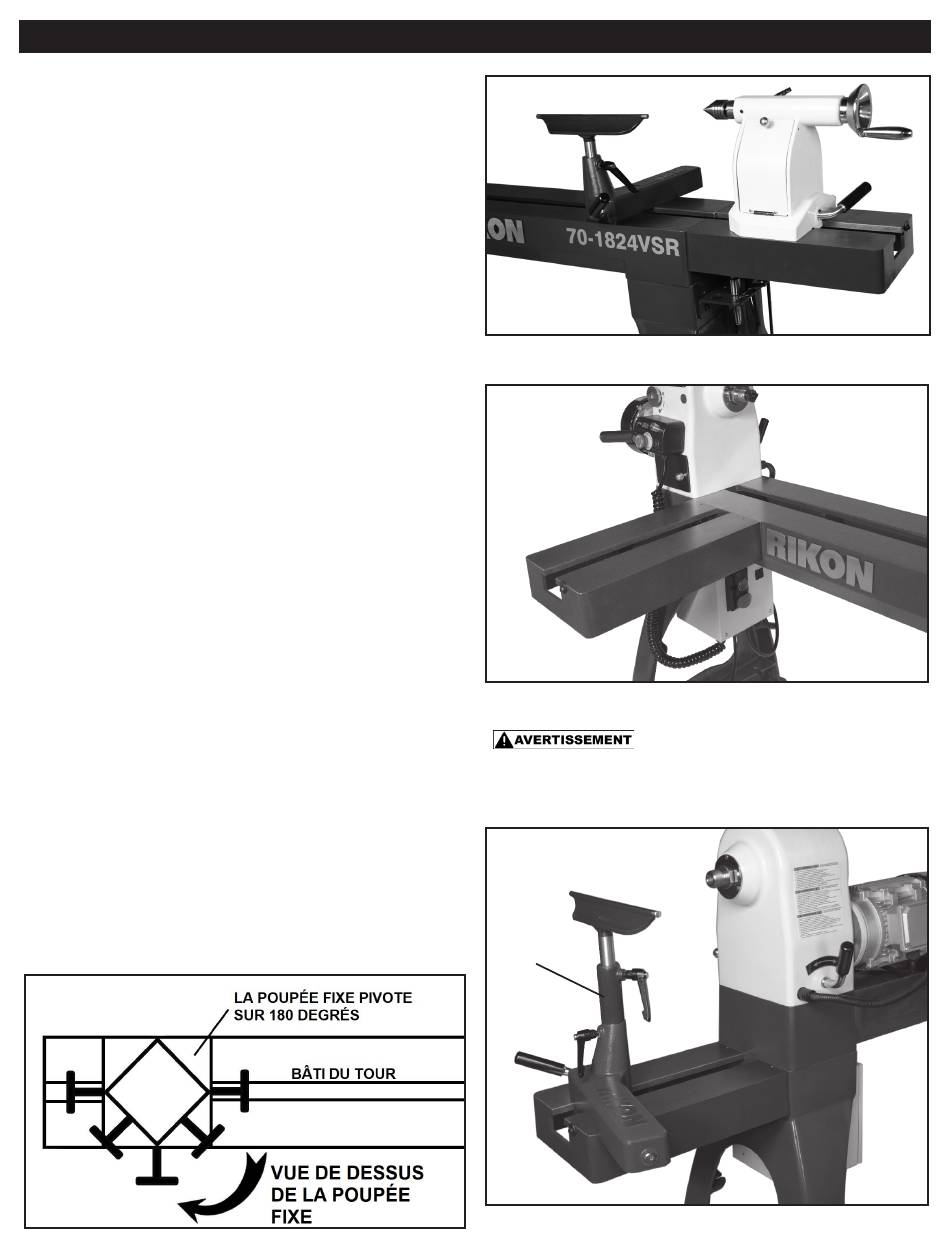

RALLONGES DE BÂTI -
Le tour 70-1824VSR est muni d'un bâti en fonte d'acier
avec trois côtés usinés pour ajouter des rallonges de bâti
qui augmenteront les capacités de tournage.
NOTE : la seule rallonge conçue selon les spécifications
du tour 70-1824VSR est la rallonge 70-908. Cette rallonge
optionnelle de 16" se boulonne aisément sur le bâti du tour
pour donner un support robuste. Voir page 37 pour la ral-
longe.
NOTE : Une rallonge de bâti plus longue ne peut être utili-
sée sur l'avant du bâti sous peine d'endommager le bâti.
EXTRÉMITÉ DROITE: Pour allonger la distance entre
pointes, l'ajout de la rallonge de bâti 70-908 augmente la
longueur maximale entre pointes de 24" à 40". Fig. 27.
AVANT DU BÂTI : Fixer la rallonge sur le devant du bâti
permet un meilleur accès au porte-outil pour tourner et finir
les côtés et l'arrière des bols ou plateaux. Fig. 28.
EXTRÉMITÉ GAUCHE : Pour augmenter le dégagement
pour le tournage de bols ou assiettes de grand diamètre sur
des plateaux ou des mandrins, l'ajout de la rallonge 70-908
sur l'extrémité gauche du tour est possible pour le tournage
extérieur.
Ceci augemente le dégagement du tour de 18" sur le bâti à
27-1/2" au-dessus de cette rallonge extérieure. Fig. 29.
NOTE : pour le tournage extérieur, l'utilisation de la ral-
longe de hauteur de 4" pour le porte-outil est nécessaire.
Fig. 29, A. Cet accessoire optionnel est montré à la page 37.
Pour le tournage extérieur, retirez le porte-outil du bâti du
tour et fixez-le sur la rallonge de bâti. Pour ce faire:
- Désserrez la vis du bout du bâti (11C) avec la clé hexa-
gonale de 5mm et pivotez la rondelle de sécurité (10C)
vers le bas afin que la poupée mobile puisse être retirée.
Fig. 5, page 11.
- Libérez la poignée de blocage de la poupée mobile et
glissez la poupée mobile hors du bâti du tour.
- Libérez la poignée de blocage du porte-outil et glissez le
porte-outil hors du bâti du tour.
- Installez le porte-outil sur la rallonge de bâti du tour de
16" pour tournage extérieur.
- Réinstallez la poupée mobile sur le bâti du tour et re-
placez la rondelle de blocage pour votre sécurité.
Pivotez la poupée fixe de 180° vers l'extérieur et fixez-la en
place pour le tournage. Voir page 13.
UTILISATION
(OPTIONNELLES)
LA MACHINE NE DOIT PAS ÊTRE BRAN-
CHÉE ET L'INTERRUPTEUR DOIT ÊTRE À LA POSITION
ARRÊT JUSQU'À CE QUE TOUS LES AJUSTEMENTS
SOIENT COMPLÉTÉS.
A
17
FIG. 27
FIG. 28
FIG. 29
