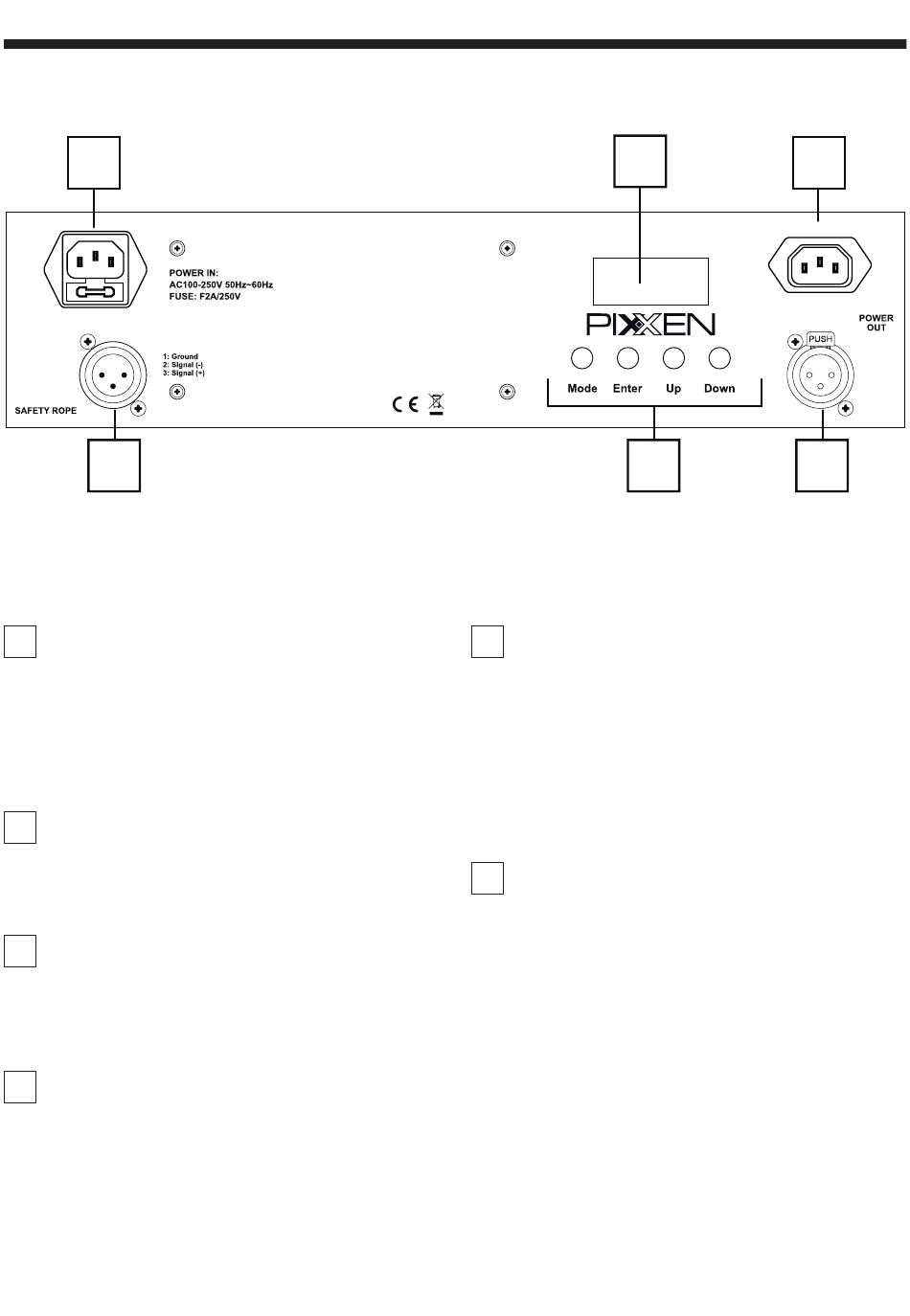

4 - Description du panneau arrière
1
DMX IN
6
1
Entrée alimentation
Permet de relier le projecteur au secteur.
Veillez que le voltage corresponde aux instructions notées sur
le produit.
Fusible : Si vous êtes amené à remplacer ce fusible, veillez à
ce que le nouveau fusible ait des caractéristiques identiques à
celle d'origine.
2
Afficheur
Cet afficheur permet de paramétrer le projecteur de manière
intuitive. Reportez vous au paragraphe suivant pour les détails
concernant les différentes fonctions du menu. L'afficheur
s'éteint après 30 secondes sans action sur les touches.
3
Sortie alimentation
Permet de relier le projecteur à un autre projecteur avec un
cordon IEC mâle/femelle.
Vous pourvez relier jusqu'à 20 projecteurs entre eux.
4
Entrée
DMX
Fiches XLR 3 broches femelle câblée comme suit :
- Masse en 1
- Signal négatif en 2
- Signal positif en 3
PIX9W14 - Barre à 4 LEDs 9W TRI COB avec afficheur LCD
5
Touches du menu
Touche MODE
Cette touche permet d'accéder au menu et de sélectionner une
fonction.
Touche ENTER
Cette touche permet de régler les paramètres des fonctions
sélectionnées avec la touche MODE.
Touches UP et DOWN
Ces touches permettent d'incrémenter et de décrémenter les
valeurs modifiables.
6
Sortie
DMX
Fiches XLR 3 broches mâle câblée comme suit :
- Masse en 1
- Signal négatif en 2
- Signal positif en 3
2
PIX9W14
4 x 9W Tricolor Pixel Bar
5
3
DMX
OUT
4
