1. DESCRIPTION GENERALE
L'appareil RME est un détecteur électromagnétique conçu, étudié et réalisé pour gérer une spire magnétique et délivrer deux impulsions
de commande au passage d'un corps métallique d'une certaine taille (véhicule, motocyclette, etc.) sur une même spire.
La conformité aux stricts standards européens de référence garantit la qualité et la fiabilité de cet article.
2. CARACTERISTIQUES
Connexion d'une spire magnétique
Gestion simple des fonctions par commutateurs DIP
2 sorties à relais
Fonctions programmables par commutateurs DIP 8 voies "binary"
3. CARACTERISTIQUES TECHNIQUES
Alimentation
Consommation
Nb spires connectables
Nb canaux
Types de sortie
Sortie 1 (OUT1)
Sortie 2 (OUT2)
Calibre des contacts
Signalisations
Température de fonctionnement
Dimensions / Poids

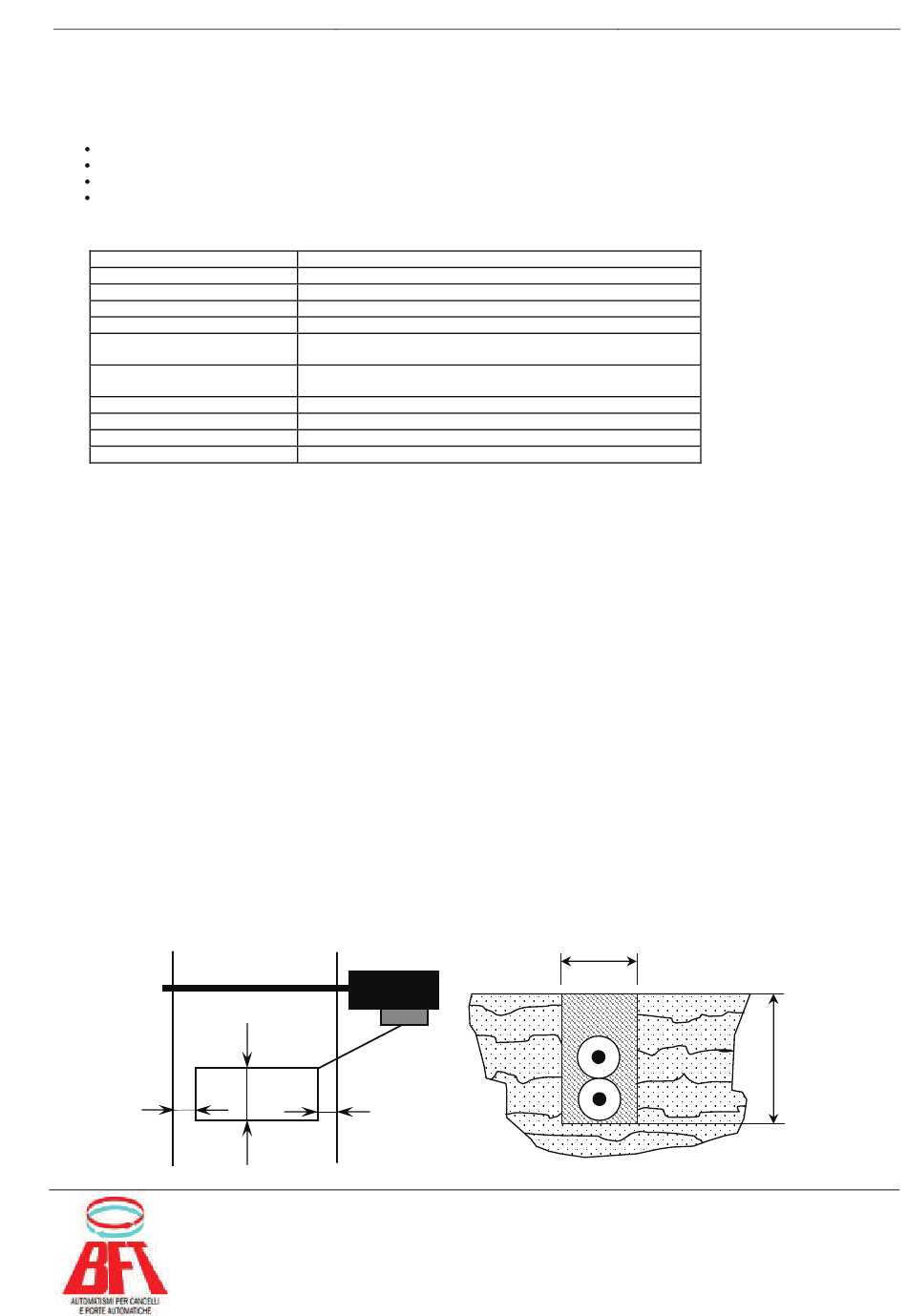

4. CARATERISTIQUES DE LA SPIRE MAGNETIQUE (Fig. 1)
La spire doit être constituée d'un fil de cuivre isolé d'au moins 1,5 mm
d'utiliser des fils retors en cuivre (au moins 20 torsions par mètre). Il est déconseillé d'effectuer des jonctions sur les fils de la spire et du
câble retors. Si cela s'avère indispensable, les jonctions devraient être soudées et renfermées dans un boîtier de connexion étanche
prévu à cet effet, pour assurer le bon fonctionnement du détecteur. Si les fils utilisés pour le câble retors sont très longs ou s'ils se trouvent
à proximité d'autres câbles électriques, il est conseillé de réaliser le blindage de ces fils. La mise à la terre du blindage ne doit être
effectuée qu'à l'extrémité du détecteur.
Sauf cas particuliers, les spires de détection doivent présenter une forme rectangulaire. Lors de l'installation, les grands côtés doivent être
disposés en angle droit dans le sens de la marche du véhicule. La distance idéale entre ces côtés est de 1 mètre. La longueur de la spire
est déterminée en fonction de la largeur de la chaussée que l'on veut surveiller. Il est conseillé que la spire se trouve à une distance
maximale de 300 mm par rapport à chaque extrémité de la chaussée. Les spires qui présentent un périmètre supérieur à 10 m sont
habituellement installées en utilisant deux enroulements de fil, tandis que les spires dont le périmètre est inférieur à 10 m nécessitent trois
ou plus de trois enroulements.
Quant aux spires ayant un périmètre inférieur à 6 m, il est nécessaire d'utiliser quatre enroulements.
Afin de limiter l'effet diaphonique, il est conseillé de disposer des spires adjacentes présentant tour à tour trois ou quatre
enroulements de fil.
Tous les composants permanents de la spire doivent être fixés à la chaussée en effectuant des rainures avec des outils de coupe pour la
maçonnerie ou similaires.
A l'intérieur des angles du circuit, il est nécessaire de pratiquer une coupe transversale inclinée à 45°. Ceci permet de réduire le risque
d'endommager le câble de la spire à proximité des sommets des angles droits.
Largeur nominale de la rainure: 4 mm
Profondeur nominale de la rainure: 50 mm
Pour placer la câble de liaison entre la spire et le détecteur, il est également nécessaire de réaliser une autre rainure partant de l'un des
angles du circuit situés sur le périmètre de celui-ci et aboutissant à l'extrémité de la chaussée. Pour obtenir la liaison continue de la spire
au câble de raccordement, il suffit de prévoir une extrémité assez longue pour arriver au détecteur avant de placer le câble dans la rainure
de la spire. Après avoir placé le nombre nécessaire d'enroulements de fil dans la rainure sur le périmètre de la spire, acheminer de
nouveau le fil vers l'extrémité de la chaussée à travers la rainure du câble de raccordement.
0,3 m
20 mA st.by – 40 mA max
Impulsionnelle et/ou présence
Relais – contact en commutation N.O./N.F.
Relais – contact en commutation N.O./N.F.
impulsion (100 ms.)et présence
88 x 76 x 38 mm / 85 g
max. 1 m
5 m (conseillé)
0,3 m
FRANÇAIS
24 – 12 V AC/DC
1
2
impulsion (100 ms.)
0,5 A @ 24 V
LED rouge
-20/+55 °C
2
de section. Pour relier la spire au détecteur, il est préférable
10 ÷ 15 mm
5
