ENV-L

Montage

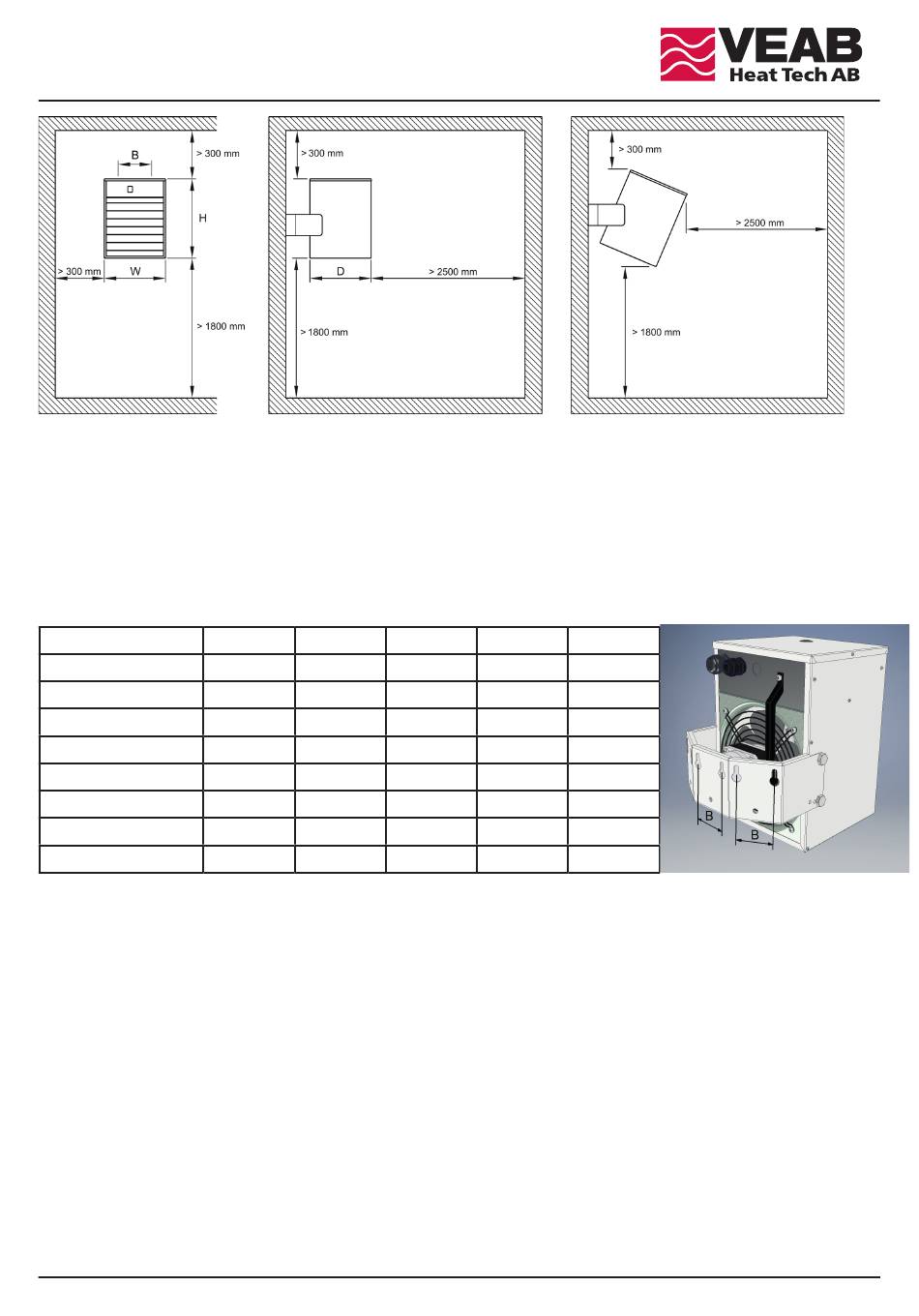

1. Die in der obigen Skizze angegebenen Abstände sind Mindestmaße.
Eine Reduzierung dieser Abstände birgt Brandgefahr.
2. Die Schaltbox des Heizgerätes muss nach oben gerichtet sein.
3. Das Heizgerät darf weder überdeckt noch manipuliert werden, um Überhitzung, Brand oder Stromschläge zu vermeiden.
4. Eine Aufhängung ausschließlich in den Schlüsselloch-Aufhängern ist nicht zulässig. Die Heizung muss mit Schrauben in den
Löchern der Aufhängekonsole fixiert werden.
Spezifikation
Typ ENV-L 2
Nennspannung 230 V~
Nennleistung (kW) 2
Reduzierte leistung (kW) 1
Nennstrom (A) 8.7
B (mm) 60
W (mm) 232
H (mm) 318
D (mm) 215
Instandhaltung
In der Regel ist keine Wartung erforderlich, abgesehen vom periodischen Funktionstest und der Reinigung.
Überhitzung
Das Heizgerät besitzt einen Überhitzungsschutz mit manueller Rückstellung, der sich auf der Außenseite des Deckels befindet.
Fehlersuche
- Die Fehlersuche durch Spannungsmessung ist durch eine elektrische Fachkraft auszuführen.
- Bei ausgelöstem Überhitzungsschutz, ist die Auslösungursache zu untersuchen und entsprechende Maßnahmen zur
Wiederherstellung der Funktion zu ergreifen.
- Kontollieren der korrekten Meßpunkte an den entsprechenden Kontakten.
- Kontrollieren der Schmelzsicherung mit der Anschlußnummer 2, der Nennstrom der Schmelzsicherung soll max. 10A betragen,
bei "träger" Charakteristik und Dimension 5x20mm.
- Kontrollieren der Funktion des externen Thermostaten und Leistungsschalters und des korrekten Anschlusses.
ENV-L 3 ENV-L 5
230 V~ 400V3N~
3 5
1.5 3.3
13.0 7.2
60 60
232 232
318 318
215 215
10
ENV-L 9 ENV-L 15
400V3N~ 400V3N~
9 15
6 7.5
13.0 21.7
80 80
307 307
402 402
282 282
