ReVent RVSH90 Guide D'installation page 47

AVERTISSEMENT : Débranchez l'alimentation électrique CA avant
d'entreprendre toute procédure au circuit sur lequel le ventilateur ReVent
est relié. Si vous ne comprenez pas bien cet avertissement, consultez un
électricien qualifié.
AVERTISSEMENT : Effectuez des branchements cuivre sur cuivre
seulement. N'utilisez pas de fil en aluminium.
AVERTISSEMENT : Respectez tous les codes locaux d'électricité et de
sécurité, ainsi que le code national de l'électricité.
ATTENTION : Si les fils du bâtiment n'ont pas les mêmes couleurs que
ceux du ventilateur, identifiez chacun d'eux avant d'effectuer les
branchements. Vous pourriez devoir faire appel à un électricien qualifié pour
le faire de façon sécuritaire.

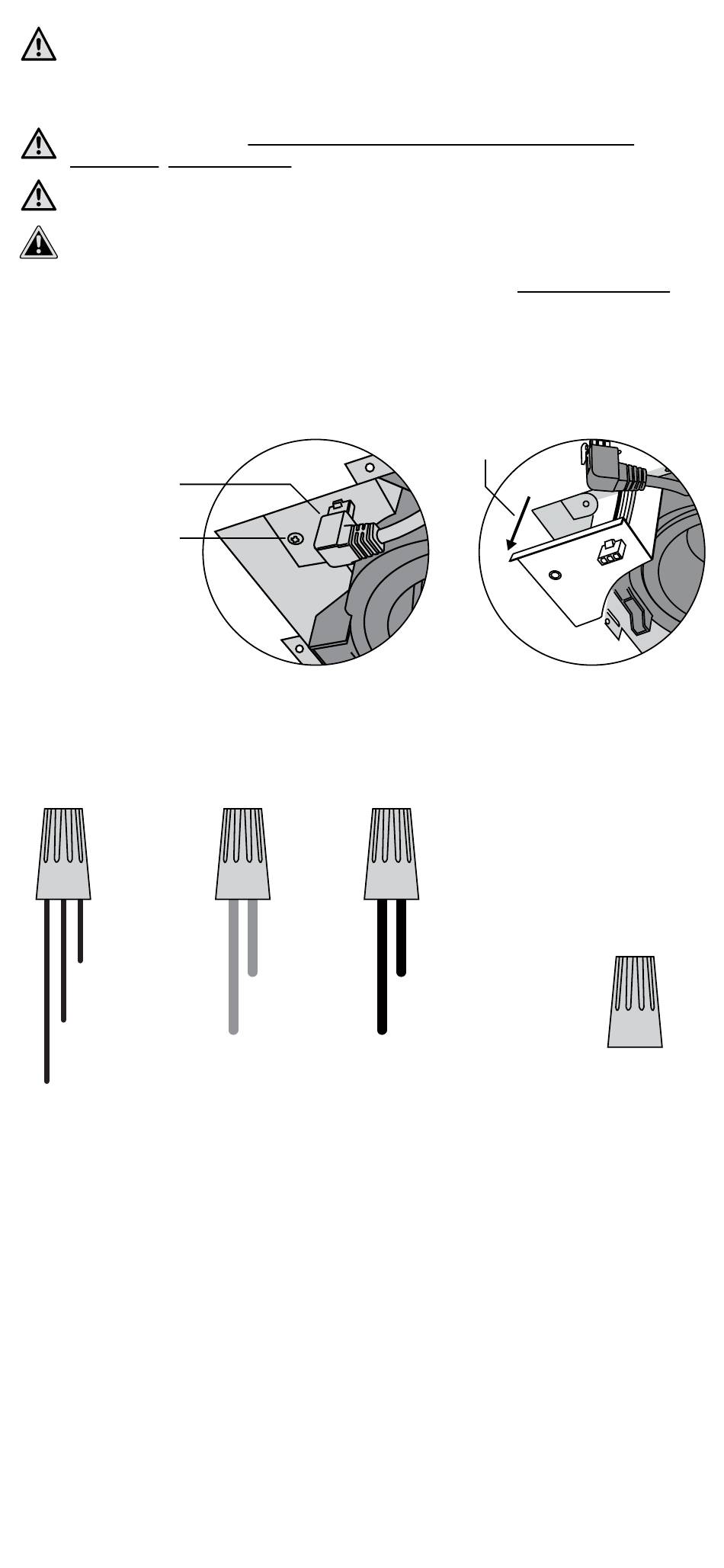

6) Débranchez le moteur du VENTILATEUR du compartiment de câblage. Enlevez
la vis de serrage du couvercle de branchement électrique et faites glisser le
compartiment de câblage pour l'ouvrir.
débrancher le
ventilateur raccord
enlever la
vis de serrage
7) Branchez les fils en utilisant les CAPUCHONS DE CONNEXION fournis.
Associez la couleur des fils comme le montre l'illustration :
alimentation
mise à la terre
VENTILATEUR
mise à la terre
boîtier
mise à la terre
alimentation
neutre
neutre
16
faire glisser
alimentation
VENTILATEUR
VENTILATEUR
MD
CAPUCHON
DE CONNEXION
Qté : 3
