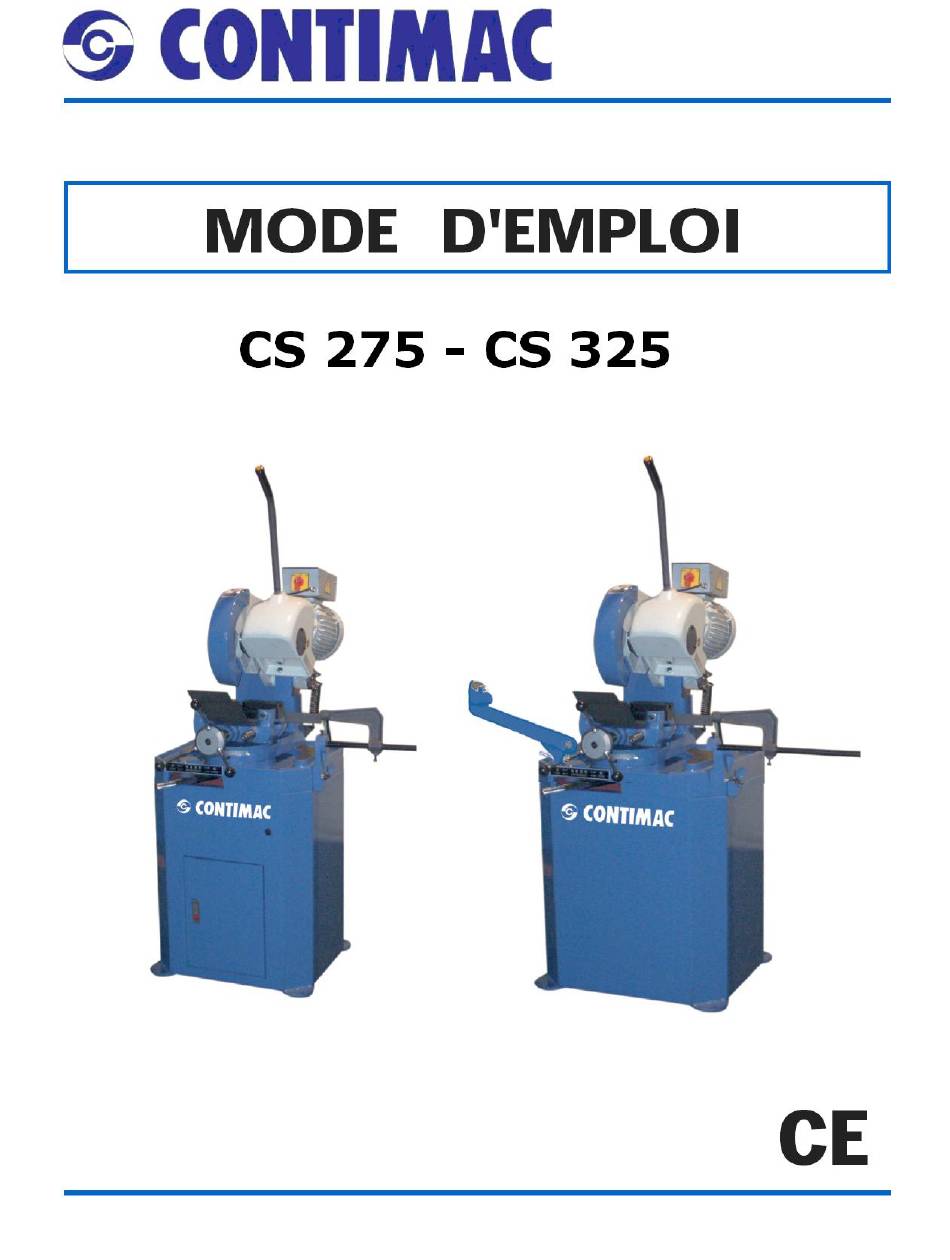

Sommaire des Matières pour Contimac CS 275

  • Page 2: Table Des Matières

    9.2 Le choix de lame ....................14 9.3 La denture ......................15 9.4 La vitesse de la lame et la vitesse d’avance ............15 9.5 Rodage de la lame ....................15 9.6 La structure de la lame ..................15 www.contimac.be...
  • Page 3 10. Remédier des défauts ....................19 10.1 Diagnostic lame et coupe .................. 19 10.2 Diagnostic des éléments électriques ..............22 11. Dessin des pièces détachées ..................23 11.1 CS 275 ....................... 23 11.2 CS 325 ....................... 24 CE Certificat de Conformité ..................... 25 www.contimac.be...
  • Page 4: Prévention D'accidents

    1.4 Etat d’urgence - Quand il y a une opération fautive, on peut arrêter la machine immédiatement au moyen du bouton de détresse rouge. Note : Après chaque stop de détresse il faut activer le bouton restart. www.contimac.be...
  • Page 5: Conseils Pour L'opération

    Montez une nouvelle lame dans le cas nécessaire. Avant de commencer à réparer, consultez votre revendeur. 3. Caractéristiques techniques 3.1 Tableau de capacité de coupe et les détails techniques CS 275 CS 325 CS 275 Moteur triphasé à 2 vitesses 1,4 KW Réduction des roués dentées...
  • Page 6: Dimensions De La Machine, Transport, Installation Et Démantèlement

    4. Dimensions de la machine, transport, installation et démantèlement 4.1 Dimensions CS 275 CS 325 www.contimac.be...
  • Page 7: Transport

    - La machine n’est pas dotée d’une fiche, donc l’utilisateur doit monter une fiche appropriée lui-même. 1. Filerie pour un système avec 5 fils, avec neutre pour prise triphasée, pour une prise 16A. 2. Filerie pour une prise monophasée, pour une fiche 16A. www.contimac.be...
  • Page 8: Instructions Pour Assembler Les Éléments Détachés Et Les Accessoires

    3) Huiles et graisses doivent être ramassées et éloignées par les services de commune à cause de son caractère dangereux. Note: Les pays peuvent utiliser des normes différentes. De plus, ils changent toujours. L’utilisateur doit être mis au courant si les règles locaux diffèrent de ce qui est mentionné ci-dessus. www.contimac.be...
  • Page 9: Eléments De Fonctionnement De La Machine

    à couper. 5.3 Le bâti - La structure soutient la tête d’opération (le bras de rotation pour la coupe graduelle, ainsi que le système de blocage.), l’étau, la barre de la longueur de coupe et le réservoir du réfrigérant. www.contimac.be...
  • Page 10: Description Du Cycle D'opération

    à couper, ainsi la coupe prend deux fois le temps que normal (Voir 9.5). Cela favorise la vie et l’efficacité de la lame. -Poussez le bouton rouge (1) en cas de danger ou en cas d’une mauvaise fonction de la machine. Ainsi la machine s’arrête immédiatement. www.contimac.be...
  • Page 11: Réglage De La Machine

    7.5 Changer la pompe du réfrigérant - Enlevez les tuyaux du système de réfrigération. - Desserrez les vis et remplacez la petite pompe. La goupille doit être placée au centre du roulement de l’axe. www.contimac.be...
  • Page 12: Entretien De Routine Et Spéciale

    - Enlevez le bouchon de la boîte électrique et desserrez je levier de la tête. - Drainez l’huile usée par le trou (1). - Versez la nouvelle huile (2) par le trou du levier et tenez la tête horizontale. - Rassemblez toutes les pièces. - Contrôlez régulièrement les protections. www.contimac.be...
  • Page 13: L'huile Pour Le Réfrigérant

    L’enlèvement de ces produits est contrôlé de manière sévère. Voir 4.8. 8.7 Entretien spécial L’entretien spécial doit être effectué par du personnel spécialisé. Dans ce cas il faut entrer en contact avec le revendeur. Egalement les protections demandent un entretien spécial. www.contimac.be...
  • Page 14: Classification Du Matériau Et Choix De Lame

    3 à 6 par inch. - Des pièces larges et solides exigent des dents éloignés afin de pénétrer mieux. - Le matériau doux ou en plastique (alliages doux, bronze douce, Teflon, bois, etc.) exige également des dents éloignés. www.contimac.be...
  • Page 15: La Denture

    à leur résistance structurelle élevée et leur résistance contre le grippage. Il y a moins de charge dans la masse et elles utilisent le réfrigérant mieux durant l’opération. 9.7 Type de la lame Les lames se distinguent en: - Denture - Angle de la denture www.contimac.be...
  • Page 16 En raison du grand choix, ce type n’est pas discuté. Angle de la denture Chaque dent a deux angles: α : angle frontal γ : angle arrière AIGUISER DES SCIES CIRCULAIRES L’inclinaison dépend du type du matériau à coupe. www.contimac.be...
  • Page 17: Critères De Scie Recommandés

    9.7.1 Critères de scie recommandés www.contimac.be...
  • Page 18 9.7.2 Tableau de la vitesse de la lame à mesure du diamètre de la lame www.contimac.be...
  • Page 19: Remédier Des Défauts

    Lame de mauvaise qualité Choisissez une lame de qualité meilleure. Lubrification insuffisante ou Contrôlez le niveau du réfrigérant mauvaise émulsion dans le réservoir. Elevez l’amenée et veillez à ce que le trou ne soit pas bloqué. www.contimac.be...
  • Page 20 élevée faisant moins de pression sur la scie. Dents usés Aiguisez les dents. Lubrification insuffisante ou Contrôlez le niveau du réfrigérant mauvaise émulsion dans le réservoir. Elevez l’amenée et veillez à ce que le trou ne soit pas bloqué. www.contimac.be...
  • Page 21 Les copeaux ne décollent Contrôlez l’émulsion et utilisez une pas des dents lame de meilleure qualité. Lubrification insuffisante ou Contrôlez le niveau du réfrigérant mauvaise émulsion dans le réservoir. Elevez l’amenée et veillez à ce que le trou ne soit pas bloqué. www.contimac.be...
  • Page 22: Diagnostic Des Éléments Électriques

    à la sortie. Evitez le blocage, contrôlez la fermeture et évitez le court circuit. Remplaces dans le cas nécessaire. Moteur “M 1” Contrôlez si le moteur n’est pas brûlé et s’il tourne bien. Le moteur peut être bobiné de nouveau ou remplacé. www.contimac.be...
  • Page 23: Dessin Des Pièces Détachées

    11. Dessin des pièces détachées 11.1 CS 275 www.contimac.be...
  • Page 24 11.2 CS 325 www.contimac.be...
  • Page 25: Ce Certificat De Conformité

    Taichung 406 Taiwan, R.O.C. Produit: Tronçonneuse Identification: CS 275 CS 325 Ce certificat de conformité est basé sur l’évaluation d’un modèle du produit mentionné ci-dessus. Le rapport technique et la documentation sont à la disposition du titulaire du certificat. Cela, afin de garantir que l’exemplaire testé correspond aux toutes révisions d’Annexe I de la Directive 73/23/EEC, appelée la Directive du...

Ce manuel est également adapté pour:

Cs 325
