Wunderlich 21174-002 Guide Rapide

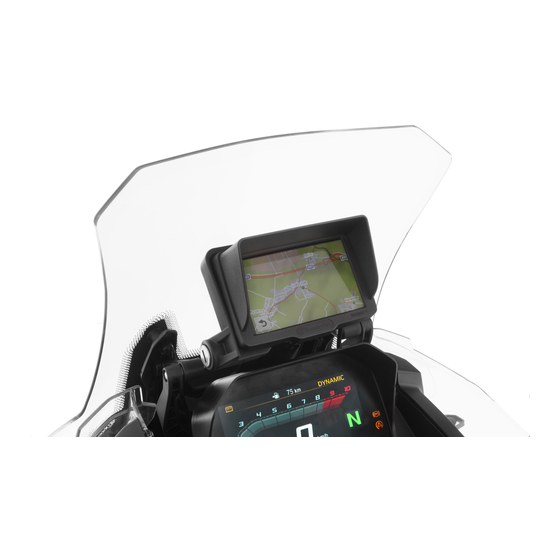

Navihalterung
Navigation bracket | Soporte para GPS | Support pour système de navigation | Supporto per navigatore
21174-002 orig. Navi. /
:
Art.-Nr.
orig. navigation system
07.2
DE
Bezeichnung /
Die Farben der Abbildungen dienen nur der Veranschaulichung.
# EN
The colors are for illustrating purposes only.
description
FR
Les couleurs utilisées sont à titre indicatif seulement.
1 Linsenflanschschraube /
lens head screw
2 Linsenflanschschraube /
lens head screw
3 Grundhalter /
base bracket
4 Distanzhülse / sleeve
ØD 12,0 - Ød 6,2 - h 45,0mm
5 Spezial Mutter / special nut
6 Halter SP-Connect vormontiert /
universal bracket pre-assembled
7.1 Halter orig. Navi /
bracket of orig. navigation system
7.2 Linsenflanschschraube /
lens head screw
7.3 U-Scheibe / washer M5
7.4 Kabelclip / cable clip
08 Zusatzhalter /
bracket
09 Gummipuffer / rubber pad
Die Nr. 1 weltweit für hochwertiges BMW Motorradzubehör.
07.3
07.1
DIN ISO
M5x10 7381SA2 7381SA2
M6x65 5Nm 7381SA2 7381SA2
M5x18 7381SA2 7381SA2
9021SA2 7093
07.4
02
Menge
Quantity
2
4
1
03
4
2
Legende / /
1 Key file Légende
Anbautipp
1
Fitting tip
Astuce de montage
2
Achtung
Attention
2 Attention
Vergrößerung
2 M
Magnification
Nm
Grossissement
1
Montagepaste
Fitting lubricant
1 Lubrifiant de montage
01
21174-102 Universal /
:
Art.-Nr.
01
09
Schraube
Screw
Vis
Schraubensicherung
Thread locking fluid
Freinfilets
Drehmoment
Torque
Torque
universal Kontermutter festziehen!
Tighten the lock nut!
Serrez le contre-écrou!
06
05
08
04
