Decorative Screens
Cadre d'écran
Contenu:
12x
vis auto-perceuse
# 10 x 1"
6x
1x
cadre vertical
cadre inférieur
AVERTISSEMENT
Aucune représentation ou garantie n'est donnée que votre application particulière de ces produits est conforme aux codes du bâtiment applicables.
Par conséquent, consulter les professionnels et les responsables locaux du bâtiment avant de commencer les travaux: (i) pour vous assurer du respect des codes du bâtiment
pertinents pour votre application; (ii) pour identifier l'équipement de sécurité approprié qui doit être utilisé lors de l'installation, comme un harnais de sécurité lors de travaux
au-dessus du sol; (iii) pour garantir que la zone de travail est exempte de services publics, de services et de dangers; et (iv) pour clarifier les instructions ou avertissements qui
pourraient ne pas être clairs. Il est de la responsabilité de l'installateur d'évaluer les conditions et de déterminer le matériel et la procédure appropriés. Le non-respect de cette
consigne pourrait entraîner des blessures, des dommages au produit ou d'autres dommages. Travailler en toute sécurité en portant des équipements de protection tels que des
gants, des lunettes, un chapeau, des chaussures et des vêtements. Lors de l'utilisation d'outils, respecter toujours les manuels d'utilisation et les instructions. Le métal et d'autres
matériaux peuvent avoir des arêtes vives et peuvent se fragmenter ou éclater pendant ou à la suite de la manipulation ou de la coupe. Ne pas utiliser ces produits en relation
avec une substance qui est ou pourrait être nocive ou corrosive pour les produits. Inspecter et entretenir régulièrement ces produits.
Aucun membre de The Peak Group of Companies (tel que défini sur www.peakproducts.com) ne sera responsable de toute perte ou dommage résultant d'une mauvaise
installation ou utilisation de ce produit. Dans le cas peu probable où un membre du Peak Group of Companies deviendrait responsable de toute perte ou dommage, la
responsabilité globale sera limitée au prix d'achat au détail du produit.
Les produits Peak® et les matériaux qui y sont associés sont protégés par des brevets, des concepts, des droits d'auteur et / ou des marques de commerce. Toutes les marques de
commerce sont utilisées sous licence de Peak Innovations Inc. Peuvent faire l'objet de brevet(s) ou de brevets(s) en instance.

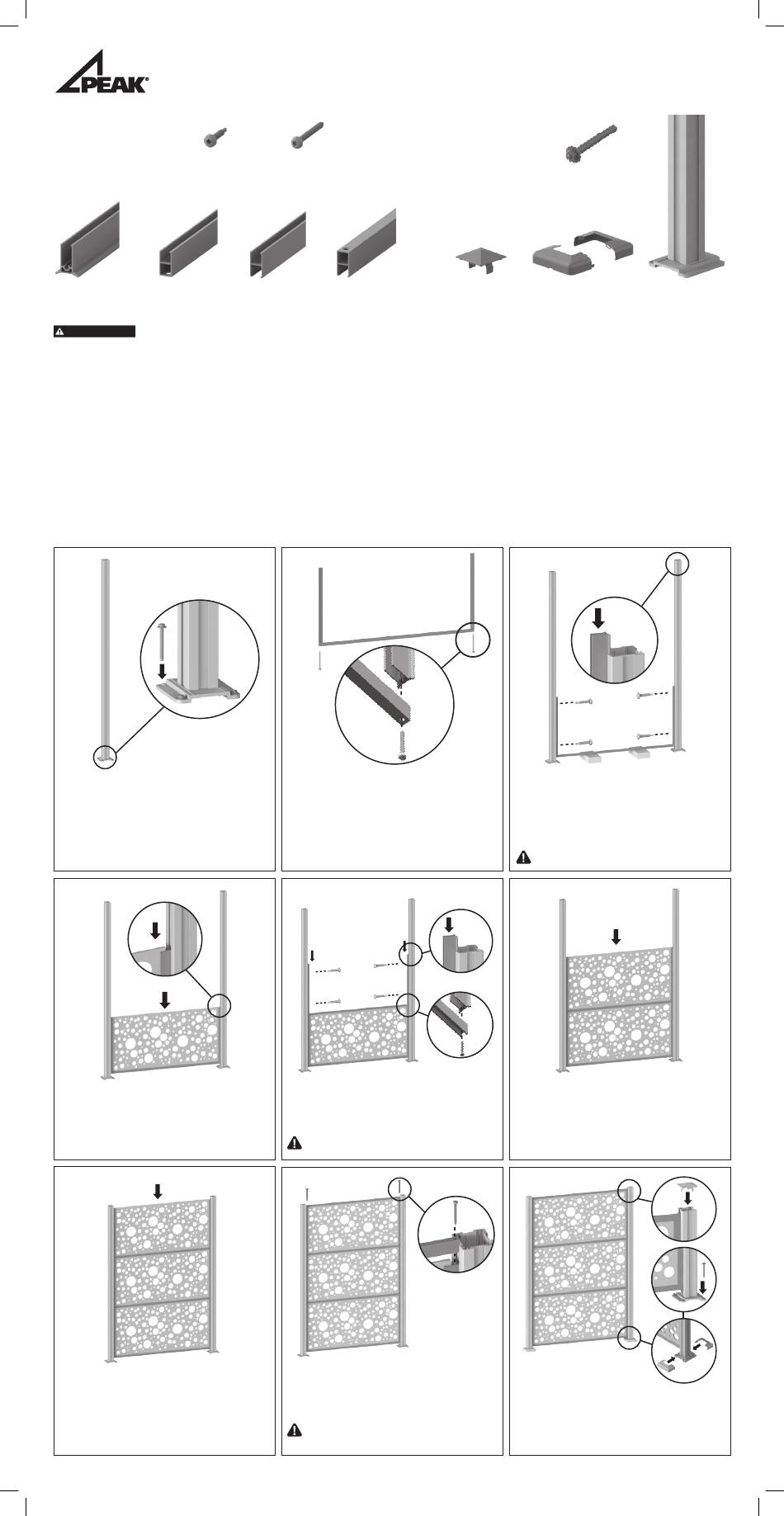

Outils et matériaux nécessaires
perceuse
perceuse à percussion
embouts
mèche à béton 5/16''
1
Positionner le premier poteau. Pour la fixation sur
du béton, utiliser un marteau perforateur avec une
mèche à maçonnerie de 5/16 po pour percer quatre
trous de 3 po de profondeur dans chaque coin de
la base du poteau. Nettoyer les trous. Utiliser un
marteau pour insérer les ancrages de béton assemblés
(fournis) jusqu'à ce que la rondelle touche la base du
poteau. Utiliser une clé 7/16 "pour serrer les écrous.
Vérifier que le poteau est bien d'aplomb.
4
Faire glisser l'écran décoratif de 4 pi x 2 pi vers le
bas dans les cadres verticaux en vous assurant qu'il
est bien installé dans le cadre inférieur.
7
Répéter les étapes 5 et 6 pour le troisième écran
décoratif de 4 pi x 2 pi.
8x
vis # 10 x 2"
2x
1x
cadre intermédiaire
cadre supérieur
clé 7/16"
niveau
marteau
ruban à mesurer
2
Fixer le cadre inférieur à deux cadres verticaux à
l'aide de deux vis # 10 x 2".
5
Fixer un cadre intermédiaire à deux cadres verticaux
à l'aide de deux vis # 10 x 2 ". Faire glisser le cadre
intermédiaire et les cadres verticaux assemblés dans les
fentes des poteaux. Fixer les cadres verticaux aux poteaux
à l'aide de quatre vis auto-perceuses # 10 x 1" (fournies).
Pousser chaque tête de vis dans le canal du
cadre vertical avant de visser.
8
Positionner le cadre supérieur sur l'écran décoratif
de 4 pi x 2 pi et le fixer à l'aide de deux vis # 10 x
2 po.
Une fois le cadre complet fixé, les écrans
décoratifs auront un léger jeu pour permettre
la dilatation thermique.
Instructions d'installation
Pour écrans de 122 cm x 61 cm
Poteau
Contenu:
ancrage à béton
1x
1x
chapeau de poteau
cache-base de poteau
3
Positionner le deuxième poteau (ne pas le sécuriser
encore). Faire glisser le cadre inférieur et les cadres
verticaux assemblés dans les fentes des poteaux et
utiliser des blocs de bois pour niveler. S'assurer que
le bas du cadre est entre 1-1 / 2" et 2" au-dessus du
sol. Fixez les cadres verticaux aux poteaux à l'aide de
quatre vis auto-perceuses # 10 x 1 "(fournies).
Pousser chaque tête de vis dans le canal du
cadre vertical avant de visser.
6
Répéter l'étape 4 pour le deuxième écran décoratif
de 4 pi x 2 pi.
9
Fixer le deuxième poteau en place (voir l'étape 1
pour plus de détails). Installer les chapeaux et les
cache-bases de poteaux.
©2021 Peak Innovations Inc.
2496_ScreenFrame_InstallGuide_FRN_V2
4x
1x
poteau
