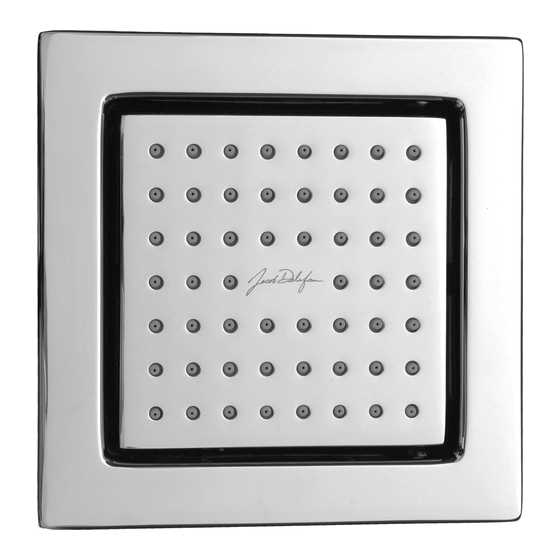

WATERTILE
Jet corporel
E8002-CP, E8003-CP
Une marque de la Société KOHLER FRANCE - 330 339 144 RCS PARIS
Siège Social : 60, rue de Turenne - 75139 PARIS cedex 03
TEL. : 33 (0) 1 40 27 53 00 - FAX : 33 (0) 1 48 04 98 61
www.jacobdelafon.fr
SERVICE ASSISTANCE CLIENTELE : 0810 307 000
Publicité
Table des Matières
Manuels Connexes pour Jacob Delafon WATERTILE E8002-CP
Sommaire des Matières pour Jacob Delafon WATERTILE E8002-CP
- Page 1 N O T I C E T E C H N I Q U E WATERTILE Jet corporel E8002-CP, E8003-CP Une marque de la Société KOHLER FRANCE - 330 339 144 RCS PARIS Siège Social : 60, rue de Turenne - 75139 PARIS cedex 03 TEL.
-
Page 3: Table Des Matières
Table des matières Merci d’avoir choisi JACOB DELAFON ................4 Avant de commencer ......................4 Dimensions .........................4 Recommandations......................4 Outillage nécessaire à l’installation ..................5 1. Installer la tuyauterie d’alimentation ................5 2. Installer le renfort de plâtre .....................6 3. Établir la profondeur de la tuyauterie................6 4. -
Page 4: Merci D'avoir Choisi Jacob Delafon
Respecter tous les codes de plomberie et de bâtiment locaux. Inspecter la tuyauterie d’alimentation de tout endommagement. Remplacer si nécessaire. JACOB DELAFON se réserve le droit d’apporter toutes modifications au design des robinets et ceci sans préavis, comme spécifié dans le catalogue des prix. -
Page 5: Outillage Nécessaire À L'installation
Installation • L’installation nécessite une profondeur de 79 millimètres. • Nous vous recommandons une profondeur minimale de 100 millimètres pour faciliter l’installation. Revêtement • La finition de cet équipement de douche exige une attention particulière : pour conserver son aspect, nettoyer régulièrement sa surface avec une éponge savonneuse non abrasive, bien rincer et essuyer avec un linge doux. -
Page 6: Installation D'un Seul Jet Corporel
Installation d’un seul jet corporel Mamelon •Acheminez la ligne d’alimentation en eau. • Installez un coude à l’extrémité du tuyau d’alimentation à l’emplacement d’installation du jet corporel. Toutes les installations • Installez temporairement un mamelon à chaque Té ou coude. Ne pas utiliser de mastic. •... -
Page 7: Installation Dans Des Murs Standards
Installation dans des Alignez la marque avec murs standards l’avant de la face du montant. • Pour ajuster la profondeur du tuyau, utilisez un niveau ou autre rebord droit pour aligner le rebord du renfort de plâtre avec la face avant des montants. Toutes les installations •... -
Page 8: Installer Le Passage D'eau
Installer le mamelon • Vissez le mamelon dans le Té ou le coude et serrez à la main. • Mesurez la distance de l’extrémité du mamelon à la surface du mur fini. Vérifiez que la distance soit au moins de 3,8 cm et pas plus de 4,4 cm. •... -
Page 9: Compléter L'installation
7. Compléter l’installation Montage de la tête du vaporisateur Passage eau Tête du vaporisateur Vis hexagonales Membrane de la buse Arrêtes Rainure • Avec les arrêtes de la tête du vaporisateur orientées vers le haut, fixez le vaporisateur au passage d’eau. •En utilisant une clé... - Page 10 • Inclinez le vaporisateur vers le haut pour rendre visible les orifices des vis de serrage à la base du vaporisateur. IMPORTANT ! Les vis de serrage doivent être affleures avec le rebord du cadre de la face du vaporisateur. Si les vis de serrage dépassent du cadre de la face du vaporisateur, un endommagement du produit aura lieu.
-
