6. Connectez le fil de mise à la terre du cordon d'alimentation à la patte de mise à la terre de l'indicateur.
Connectez les fils rouge et noir du cordon d'alimentation à la carte d'alimentation électrique. Les
connexions correctes des fils sont indiquées dans le Tableau 1.
Fil noir
Fil rouge

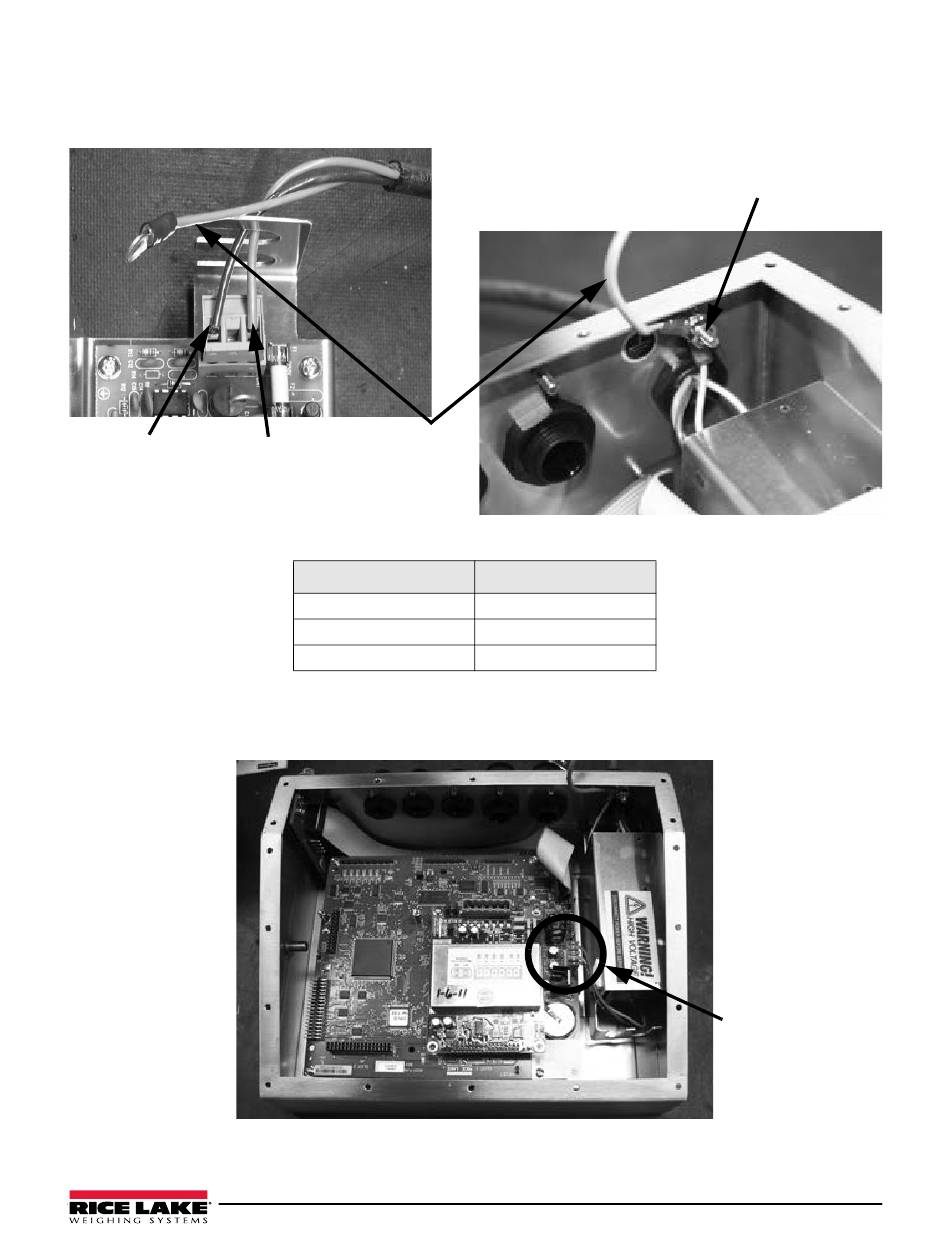

Illustration 5. Installation des fils de tension + et -, et connexion du fil de mise à la terre
7. Alignez avec soin l'alimentation électrique sur l'emplacement existant et fixez-la sur le boîtier à l'aide des
vis fournies.
Illustration 6. Enfichez le côté sortie CC de l'alimentation électrique sur la carte UC de l'indicateur 920i
Fil bleu de
mise à la
terre
Couleur de fil
Bleu
Rouge
Noir
Tableau 1. Câblage d'alimentation électrique
Instructions d'installation d'alimentation électrique CC-CC 6 V
Signal
Mise à la terre
+V
-V
Patte de mise
à la terre
Point d'enfichage sur
la carte UC de
l'indicateur 920i
.
3
