2. Basculer l'interrupteur de la console QUANTRIS (à l'arrière droit) sur I et le bouton à clef sur «AUTO».
QUANTRIS effectue alors un test de vérification de ses circuits puis affiche un message sur l'écran LCD.
L'utilisation du pupitre s'effectue uniquement à l'aide du logiciel QUANTRIS III. Ce logiciel permet le pilotage
des essais. Pour l'utilisation de celui-ci, se référer à la Notice d'utilisation de la console (1)).
D. LES ACCESSOIRES
Équipement de fendage: Dispositif brésilien our les éprouvettes 11x22 et 16x32.
1. Placer le dispositif de fendage au centre du plateau de la machine d'essai mais suivant le plateau, le cen-
trage est différent :
Plateau des modèles XP
-

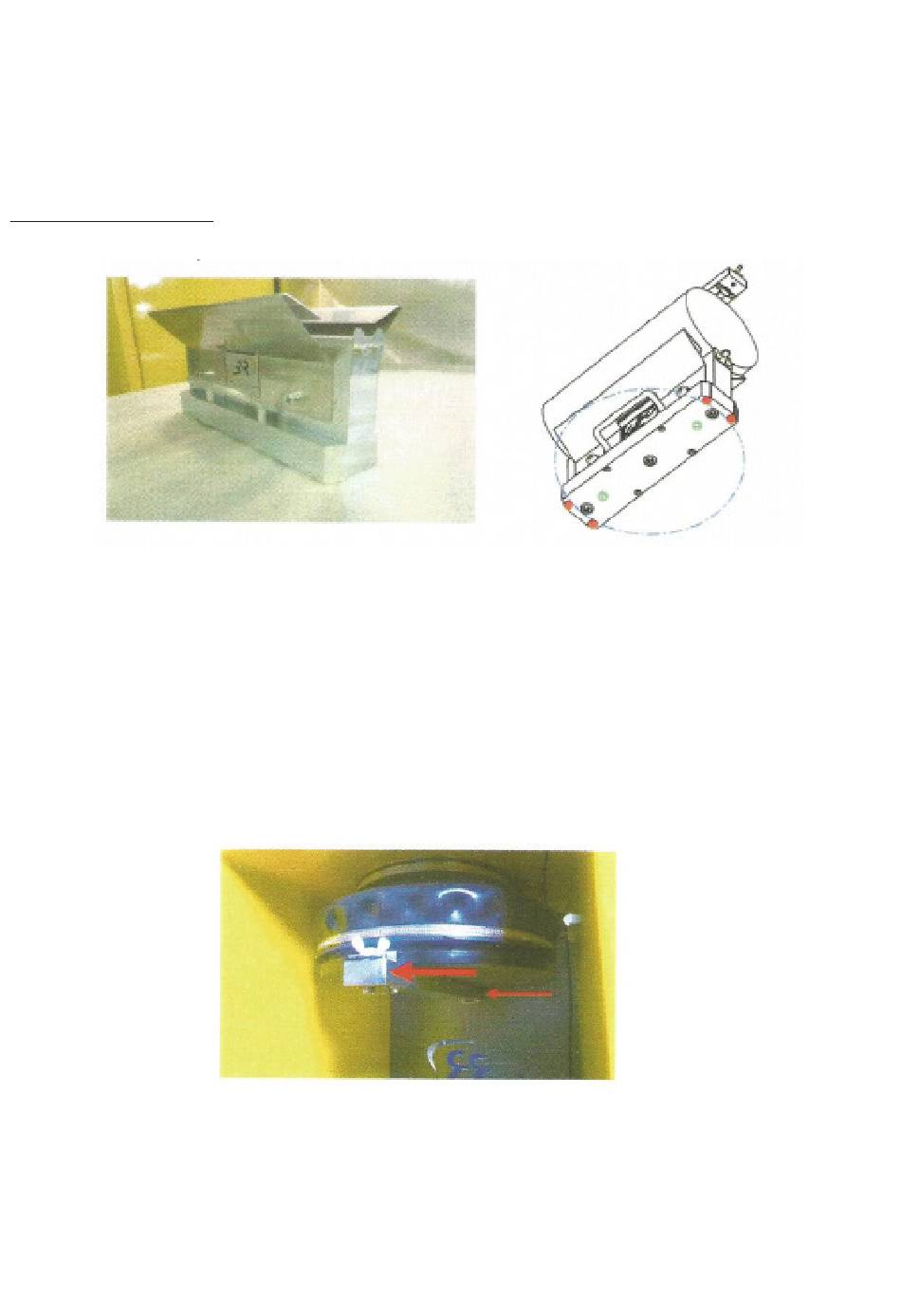

centrage au niveau des repères rouge sur l'illustration ci dessous (attention au méplat du plateau).
Il faut également rajouter un appui sur le plateau supérieur. Pour le fixer, desserrer la vis à oreille de la patte
de fixation mobile. Faire en sorte de glisser cet appui sur les deux cotés de plateau supérieur (voir image).
Une fois la patte de fixation mobile mise en butée contre le plateau, il faut aligner le dispositif de fendage et
son appuis supérieur, puis serrer la vis à oreille.
Plateau équipé de trous de centrage
-
centrage et un locating.
- Plateau sans centrage rectangulaire ou autre modèle que celui du fabriquant, pas de pion de centrage.
, le centrage se fait pas l'extérieur du plateau , pour cela il faut placer les pions de
, le centrage se fait sur le plateau, pour cela il faut placer le pion de
