Proline Promag W 300
Longueurs droites d'entrée et
de sortie
Endress+Hauser

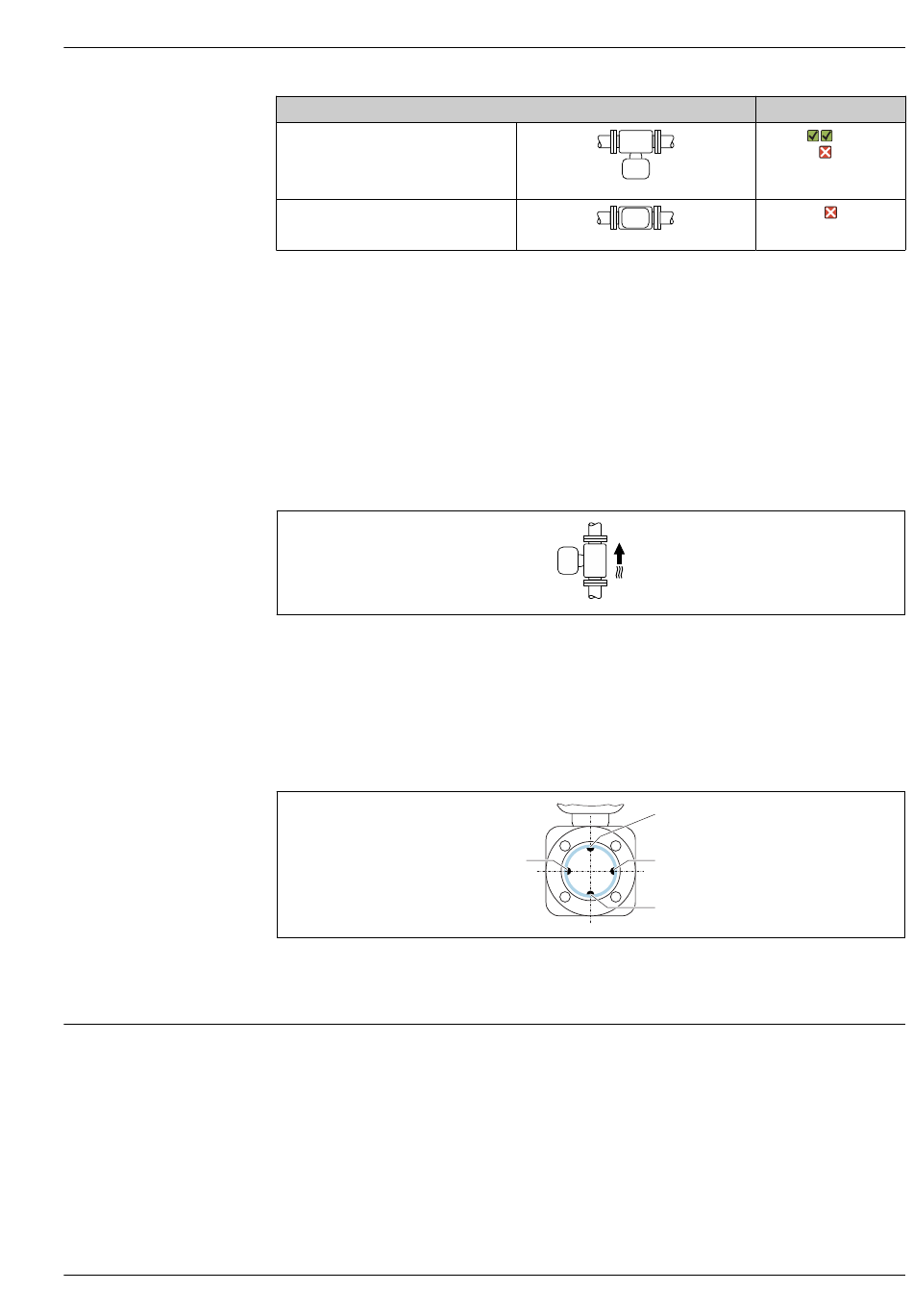

Position de montage horizontale,
transmetteur en bas
Position de montage horizontale,
transmetteur sur le côté
1) Les applications avec des températures de process basses peuvent réduire la température ambiante. Cette
position est recommandée pour respecter la température ambiante minimale pour le transmetteur.
2) Les applications avec des températures de process hautes peuvent augmenter la température ambiante.
Cette position est recommandée pour respecter la température ambiante maximale pour le transmetteur.
3) Pour éviter une surchauffe de l' é lectronique en cas de forte formation de chaleur (p. ex. process de
nettoyage NEP ou SEP), monter l' a ppareil avec la partie transmetteur orientée vers le bas.
4) Lorsque la fonction de détection présence produit est activée : la détection de présence produit ne
fonctionne que si le boîtier du transmetteur est orienté vers le haut.
Verticale
Optimal pour les systèmes de conduite auto-vidangeants et pour une utilisation combinée avec la
détection présence produit.
Horizontale
• Idéalement, l' a xe des électrodes de mesure doit être horizontal. Ceci permet d' é viter une isolation
temporaire des électrodes de mesure en raison de la présence de bulles d' a ir.
• La détection de présence de produit ne fonctionne que si le boîtier du transmetteur est orienté vers
le haut, car, dans le cas contraire, il n' y a aucune garantie que la fonction de détection de présence
de produit réponde réellement à un tube de mesure partiellement plein ou partiellement vide.
1 Électrode DPP pour la détection présence produit
2 Électrodes de mesure pour la détection de signal
3 Électrode de référence pour la compensation de potentiel
Montage avec longueurs droites d'entrée et de sortie
Montage requiert des longueurs droites d' e ntrée et de sortie : appareils avec caractéristique de
commande "Construction", options D, E, F et G.
Montage avec coudes, pompes ou vannes
Pour éviter une dépression et maintenir le niveau de précision spécifié, monter si possible l' a ppareil
en amont des éléments produisant des turbulences (p. ex. vannes, sections en T) et en aval des
pompes.
Maintenir des longueurs d' e ntrée et de sortie droites et sans obstacles.
Position de montage
2
Recommandation
A0015590
A0015592
1
2
3
2) 3)
4)
A0015591
A0029344
