Allen + Roth FW0AC015CP Manuel D'installation page 17

INSTRUCTIONS POUR L'ASSEMBLAGE

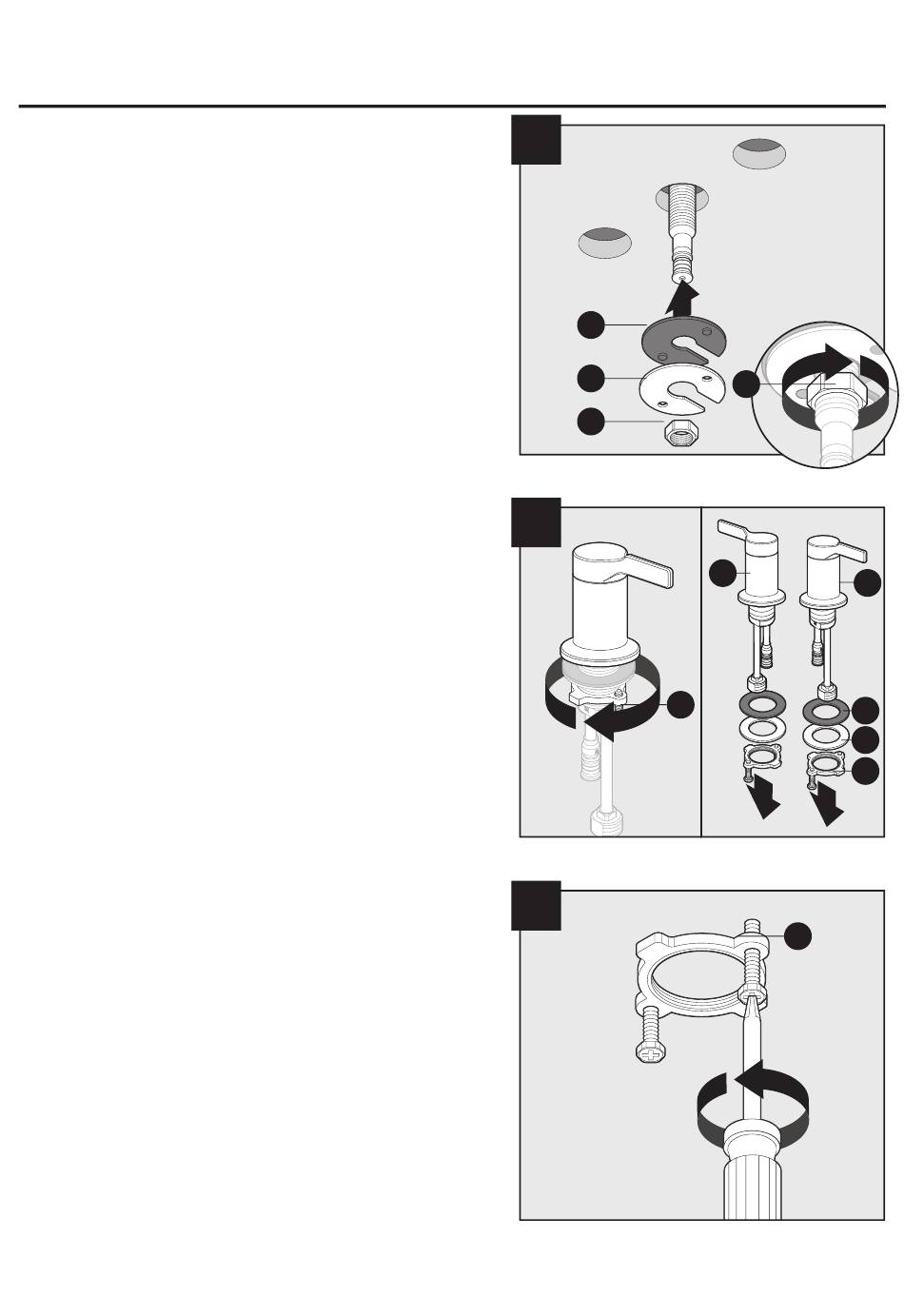

4. En vous positionnant sous le lavabo, placez la
rondelle d'espacement en caoutchouc (E) et la
rondelle d'espacement en métal (F), et serrez le
tout avec un écrou de blocage (G).
5. Retirez la rondelle de guidage préassemblée
(D), la rondelle métallique (C) et la rondelle en
caoutchouc (B) des tiges de la poignée d'eau
chaude (A) et de la poignée d'eau froide (J).
6. Dévissez les vis préassemblées sur l'écrou de
blocage (D) jusqu'à ce qu'elles soient de niveau
avec la surface de l'écrou de blocage (D).
4
4
5
E
F
G
5
6
1
6
17
4
1
2
G
A
D
2
2
D
J
B
C
D
