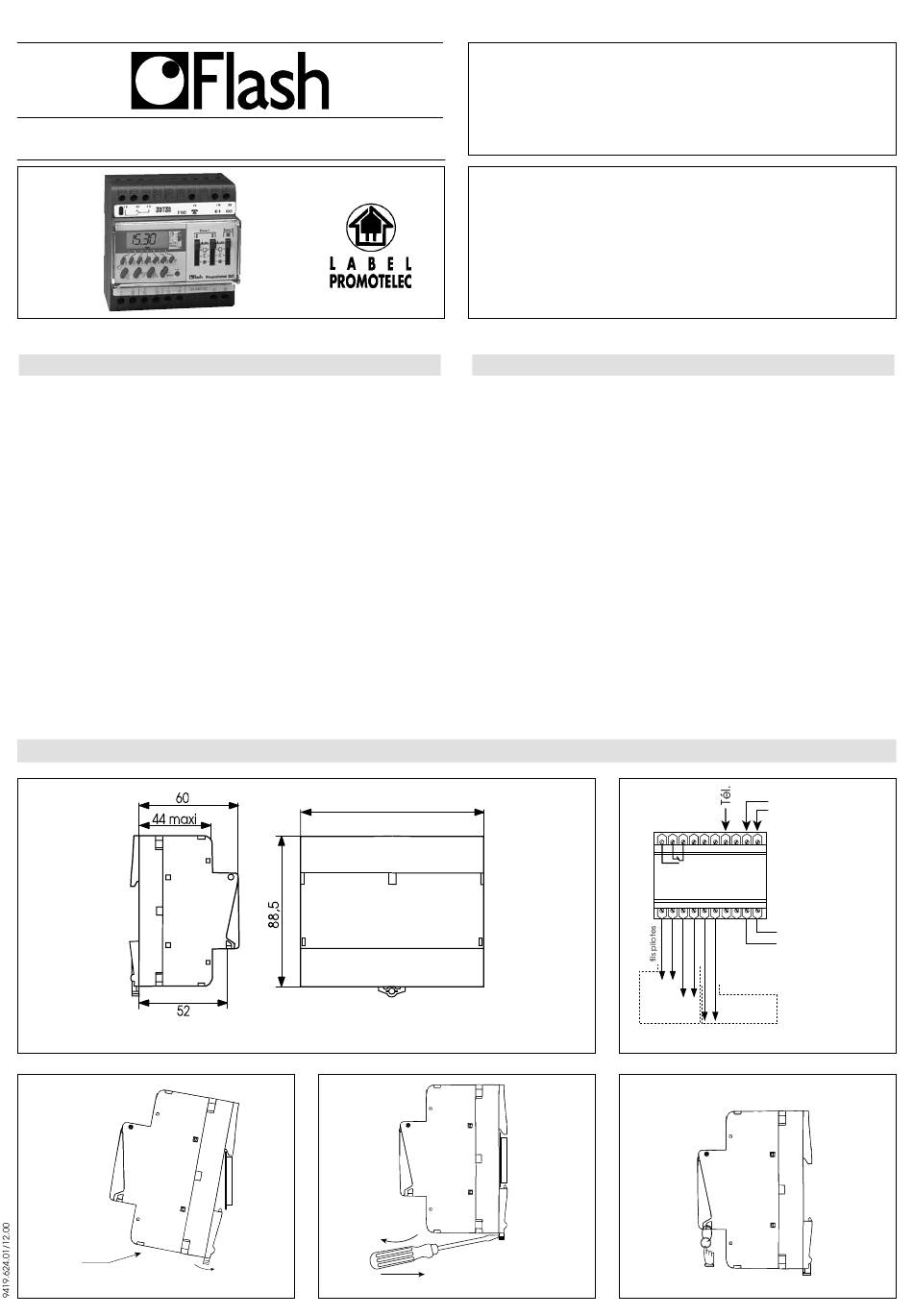

Flash Programmer 2 MT Guide De L'installateur

FLASH PROGRAMMER 2 MT
FONCTIONS DU PRODUIT
● Programmation centralisée de deux zones de chauffage sui-
vant deux régimes de température :
- température confort
- température réduite
● Entrée pour commande par téléphone du chauffage et du
chauffe-eau.
● Deux entrées délestage (1 par zone)
● Possibilité de marche forcée circuit par circuit en température
confort, en température réduite ou en hors-gel.
Zone 1 = circuits I et II
Zone 2 = circuits III
Fixation sur rail DIN
INSTALLATION
90
5 modules
Encombrement
Déclipsage de l'appareil
GUIDE DE L'INSTALLATEUR
COMMENT POSER ET RACCORDER LE
FLASH PROGRAMMER 2 MT
PROGRAMMATEUR 2 ZONES POUR CHAUFFAGE ELECTRIQUE PAR:
● CONVECTEURS A FIL PILOTE 3 OU 4 ORDRES .
● PLANCHER OU PLAFOND RAYONNANT.
(Prévoir 1 thermostat programmable par fil pilote par
pièce).
CARACTÉRISTIQUES TECHNIQUES
- Horloge de programmation : horloge électronique journalière et
hebdomadaire.
- Réserve de marche : par pile au lithium, sauvegarde assurée
pendant un cumul de 3 ans minimum de coupure secteur
(durée de vie de la pile : 10 ans).
- Tension d'alimentation : 230 V ± 15%
- Fréquence : 50/60Hz
- Puissance absorbée : environ 1 VA
- Sorties fil pilote : 500 mA par zone (plusieurs convecteurs peuvent
être raccordés sur la même sortie)
- Précision de fonctionnement de l'horloge : 1s/24 h à 20° C
- Sortie chauffe-eau :
- contact inverseur libre de potentiel
- pouvoir de coupure: 0,5 A/250 V
- Raccordement par bornes à cages : 1 à 4 mm
- Température de fonctionnement : – 10° C à + 50° C
- Température de stockage : – 20° C à + 60° C
2
Délestage zone 1
Délestage zone 2
ECS
11 12 13 14 15 16 17 18 19 20
1 2 3 4 5 6 7 8 9 10
1 2 3 4 5 6 7 8
L
230 V AC
N
circuit I
circuit II
circuit III
zone 1 zone 2
Raccordements électriques
Plombage du capot
