Flash PROGRAMMER 2 S Guide De L'utilisateur

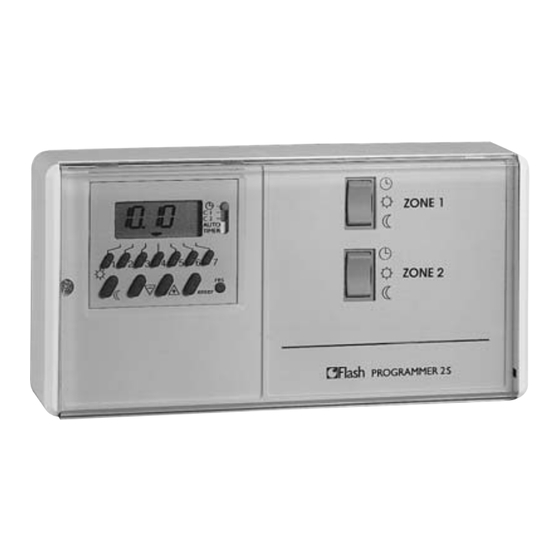

FLASH PROGRAMMER 2 S
FONCTIONS DU PRODUIT
● programmation centralisée de deux zones de chauffage
suivant deux régimes de température :
- température confort
- température réduite
● possibilité de marche forcée zone par zone en températu-
re confort ou en température réduite.
PRINCIPE DE FONCTIONNEMENT
● convecteurs équipés d'un thermostat électromécanique :
température réduite obtenue par alimentation d'une résis-
tance trompant l'élément sensible du thermostat.
● convecteurs équipés d'un thermostat éléctronique :
température réduite obtenue par délivrance d'un signal
alternatif (codage adopté par tous les constructeurs
depuis janvier 1994)
C 1
C 2
AUTO
TIME R
7
5 6
4
3
2
1 res
on ente r
O N IC
off
X EL EC TR
O PT IM A
❶
Dévisser la vis de fixation de
l'horloge.

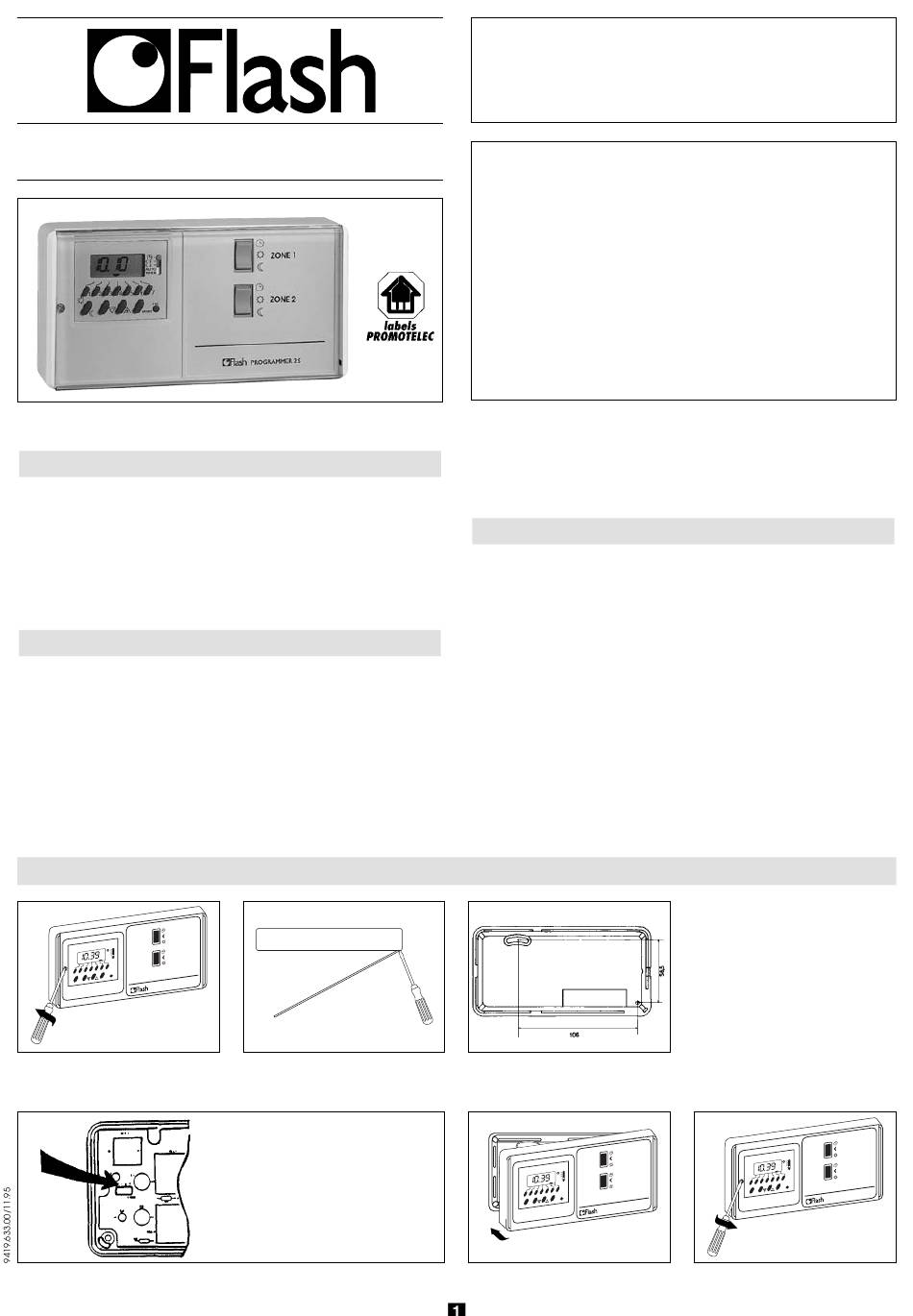

INSTALLATION
❷
Séparer le socle du boîtier à
l'aide d'un tournevis.
IMPORTANT :
Le module de programmation
du boîtier est livré déconnecté.
Veuillez connecter la nappe de
conducteurs avant mise en ser-
vice. (Le connecteur comporte
un détrompeur)
GUIDE DE L'INSTALLATEUR
COMMENT POSER ET RACCORDER
LE FLASH PROGRAMMER 2 S
PROGRAMMATEUR 2 ZONES POUR CHAUFFAGE
● CONVECTEURS A FIL PILOTE.
● CONVECTEURS SANS FIL PILOTE.
(Prévoir 2 thermostats à contact inverseur réf. :
25620 + 2 contacteurs à contacts repos )
● PLANCHER OU PLAFOND RAYONNANT
(Prévoir 1 thermostat programmable par fil pilote
par pièce réf. : 25513 ou réf. : 25614)
● pour les autres applications, en association avec des ther-
mostats réf. : 25620, 25513, 25614, voir schéma page 2.
CARACTÉRISTIQUES TECHNIQUES
● horloge de programmation : horloge électronique journa-
lière et hebdomadaire.
● réserve de marche : par pile au lithium, sauvegarde assu-
rée pendant un cumul de 3 ans minimum de coupure sec-
teur.(durée de vie de la pile : 10 ans)
● positionnement du programme : 1 minute.
● minimum entre deux opérations : 1 minute.
● nombre de zones : 2
● intensité maximale admissible au total : 1A
● dimensions : 167 x 84 x 44 mm.
❸
Fixation du socle en saillie
par 2 visø maxi 3 mm.
C 1
C 2
AUTO
TIME R
7
5 6
4
3
2
1 res
on ente r
off
PR O G RA
❺
Embrocher le boîtier.
– –
ELECTRIQUE PAR :
❹
Raccordements électriques
(voir schémas page 2)
C 1
C 2
AUTO
TIME R
5 6
4
3
2
1
on ente r
off
M M ER 2S
❻
Revisser la vis de fixation de l'horloge.
7
res
M M ER 2S
PR O G RA
