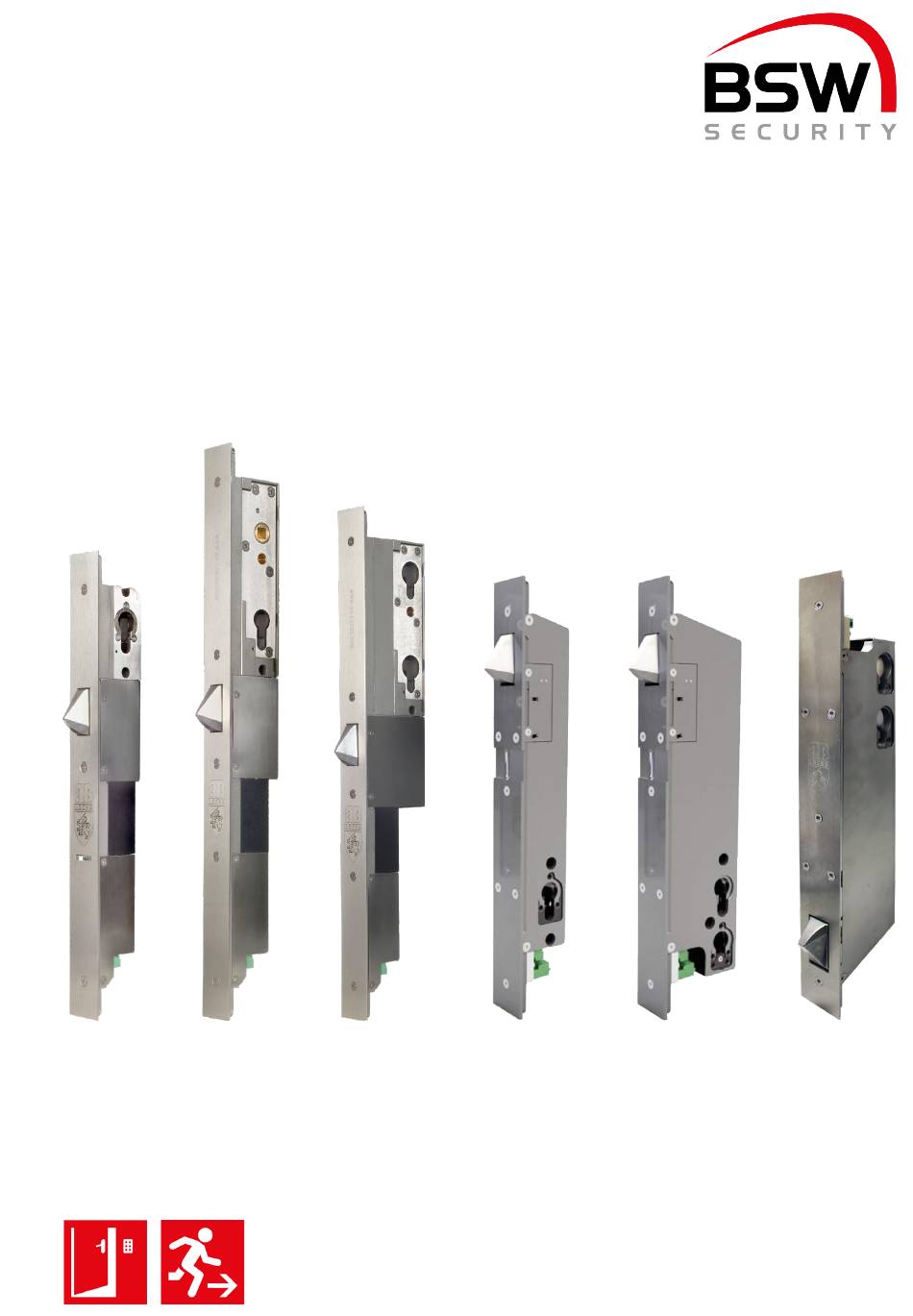

- Page 1 2021/03 Verrous de porte à haute sécurité A1 BASIC A1 BASIC A1 BASIC Standard Poignée de porte Deux cylindres Standard Deux cylindres Deux cylindres...
- Page 3 Sommaire Verrous de porte à haute sécurité Description ---------------------------------------------------------------- 4 Cotations Généralités A1 BASIC -----------------------------------------------------------------28 Domaines d’utilisation Serrures – Standard – Verrouillage Distance au canon 25 mm 28 Déverrouillage, déblocage 30 mm 29 Émission et traitement des signaux 35 mm 30...
- Page 4 Description Généralités Grâce à leur construction très solide, les verrous de porte électriques à haute sécurité offrent une qualité exceptionnelle et une résistance extrêmement élevée contre toutes formes d’attaques, de manipulations et de tentatives d’effraction; ils sont ainsi parfaite- ment adaptés à une utilisation intensive. Afin de garantir un fonctionnement rapide et précis, les verrous sont entraînés par un aimant puissant spécialement développé...
- Page 5 Installation En règle générale, les serrures sont installées sur le dormant (cadre de porte) afin d’éviter les passages de câbles sur les van- taux. Les gâches sont alors posées sur le vantail. Des connecteurs amovibles avec bornes à vis sont prévus pour le raccordement. bsw.swiss...
- Page 6 A1 Basic Standard => à rupture de courant, déverrouillé hors tension, 1 cylindre, déverrouillage mécanique par le cylindre => à émission de courant, verrouillé hors tension, 1 cylindre, déverrouillage mécanique par le cylindre => à émission de courant avec pêne pilote, verrouillé hors tension lorsque la porte est fermée et que le pêne pilote est actionné,...
-
Page 7: Raccordement
Tests réalisés selon les normes EN 14846, DIN 18251-1 (classe 5), EN 12209 (classe 7), EN 1627 (RC 4) Raccordement Traitement des signaux des contacts sans potentiel L’unité REL-4 permet de traiter les signaux des contacts sans potentiel. A1 BASIC reprend ainsi la fonction de l’ancienne unité A1 SRC. Verrouillages multipoints En combinant deux ou au maximum trois serrures, il est possible de réaliser des verrouillages multipoints sur une porte, ce qui... - Page 8 EN 179 – ...HX, ...HE EN 1125 – ...HX, ...HE bsw.swiss...
-
Page 9: Utilisation
Standard => à émission de courant, verrouillé hors tension, 1 cylindre, déverrouillage mécanique par le cylindre, distance au canon: 30 mm Deux cylindres PSX => à émission de courant, verrouillé hors tension, 2 cylindres, déverrouillage mécanique par l’un des deux cylindres, distance au canon: 60 mm PSX-H* =>... - Page 10 Deux cylindres TE => à émission de courant, verrouillé hors tension, 2 cylindres, déverrouillage mécanique par l’un des deux cylindres TM => mécanique, verrouillage et déverrouillage mécaniques, 2 cylindres, déverrouillage mécanique par l’un des deux cylindres Distances au canon 60, 90 mm Cylindres Cylindres ronds CH Ø...
- Page 11 Notes bsw.swiss...
-
Page 12: Verrous Électriques
Verrous électriques Verrous de porte à haute sécurité A1 BASIC Serrures Standard • Construction compacte permettant l’installation sur le dormant (cadre de porte) ou le vantail • Déverrouillage mécanique par le cylindre possible à tout moment (à l’exception de A1BSANOCYL) •... -
Page 13: A1B3517He
Verrous électriques Verrous de porte à haute sécurité A1 BASIC Serrures Poignée de porte • Construction compacte permettant l’installation sur le vantail • Déverrouillage mécanique par le cylindre ou la poignée possible à tout moment • Sens DIN: universel • Tension de service: 24 VDC ± 5% •... -
Page 14: A1B3517Pme
Verrous électriques Verrous de porte à haute sécurité A1 BASIC Serrures Deux cylindres • Construction compacte permettant l’installation sur le dormant (cadre de porte) ou le vantail • Déverrouillage mécanique par le cylindre possible à tout moment • Sens DIN: universel •... -
Page 15: A1Basp
• Dimensions : 146x98x85mm (lxhxp) Traitement des signaux des contacts Accessoires REL-1 A1 BASIC: traitement des signaux des contacts, 2 contacts • 2 contacts sans potentiel pour: verrou et contact de porte • Dimensions (L×l×h): 65×20×25 mm REL-4 A1 BASIC: traitement des signaux des contacts, 4 contacts •... - Page 16 Verrous de porte à haute sécurité A1 BASIC Commande Accessoires CB-1 A1, B1, S5: boîtier de commande, surveillance comprise • Interrupteur à bascule pour ouverture permanente • Bouton-poussoir • Affichages LED: verrou rentré/sortie, porte ouverte/fermée • Dimensions (L×l×h): 122×38×72 mm Câbles...
-
Page 17: Accessoires
Verrous de porte à haute sécurité A1 BASIC Ferrures de sécurité Accessoires A1B1SE-17 A1, B1: ferrures de sécurité pour cylindre profilé • Vissage: à deux vis M8 • Avec protection anti-arrachage • Dimensions plaque intérieure (L×l×p): 98×32×5 mm • Dimensions plaque extérieure (L×l×p): 103×37×16 mm A1BSEH-22 A1: ferrures de sécurité... -
Page 18: A1Bsmb-L22
Verrous de porte à haute sécurité A1 BASIC Accessoire de montage Accessoires A1BBFB-1 A1: accessoire pour montage dans un profil, UC: 2 pièces • Pour le montage sur des portes existantes • Se fixe sur la plaque de base pour la pose à fleur dans le profil (2 mm) •... -
Page 19: A1Bsmbh-L
Verrous de porte à haute sécurité A1 BASIC Montage en saillie Accessoires A1BSMB-L17 Montage en saillie, pour cylindre profilé, DIN gauche • Découpe: cylindre profilé ø 17 mm • Dimensions (L×l×p): 380×52×35 mm A1BSMB-R17 Montage en saillie, pour cylindre profilé, DIN droite •... -
Page 20: B1-3017Sx
Verrous électriques Verrous de porte à haute sécurité Serrures avec gâche Standard, deux cylindres • Construction compacte permettant l’installation sur: – dormant, cadre de porte => types ...SX, ...PSX, ...PMX – vantail => tous les types • Déverrouillage et verrouillage mécaniques par le cylindre ou l'un des deux cylindres possibles à... - Page 21 Verrous de porte à haute sécurité Bloc d’alimentation-chargeur Accessoires PWR2-24 A1, B1, S5: d’alimentation-chargeur p. 2 serrures 24V • Pour au maximum 2 serrures à intensité d’enclenchement de 4,5 A • Courant continu nominal: 24 VDC (stabilisé) • Courant continu 2A •...
-
Page 22: B1Bb-As016-Xxxx-Ab
Verrous de porte à haute sécurité Ferrures de sécurité Accessoires B1CCVR-22 B1: plaque de protection pour 1 cylindre rond, DIN droite • Recouvrement pour le deuxième cylindre • 1 découpe cylindre rond ø 22 mm • 1 cylindre est recouvert •... - Page 23 Notes bsw.swiss...
-
Page 24: S5-Te60
Verrous électriques Verrous de porte à haute sécurité Serrures Deux cylindres • Construction compacte permettant l’installation sur le dormant (cadre de porte) ou le vantail • Déverrouillage et verrouillage mécaniques par l’un des deux cylindres possibles à tout moment • Notifications d’état (sans potentiel): verrou (verrouillé/déverrouillé), porte (ouverte/fermée) •... - Page 25 Verrous de porte à haute sécurité Gâches Accessoires S5SPS-S S5: gâche, L = 270 mm, DIN universel • Gâche (L×l×p): 270×36×6 mm S5SPS-L S5: gâche, L = 270 mm, DIN gauche • Gâche (L×l×p): 270×36×6 mm S5SPS-R S5: gâche, L = 270 mm, DIN droite •...
- Page 26 Verrous de porte à haute sécurité Gâches Accessoires S5SPL-R S5: gâche, L = 359 mm, DIN droite • Gâche (L×l×p): 359×36×6 mm Bloc d’alimentation-chargeur Accessoires PWR2-24 A1, B1, S5: d’alimentation-chargeur p. 2 serrures 24V • Pour au maximum 2 serrures à intensité d’enclenchement de 4,5 A •...
-
Page 27: S5Bb-Fr022-Xxx1-Aa
Verrous de porte à haute sécurité Ferrures de sécurité Accessoires S5BB-FR022-XXX1-AA S5: plaque de protection p. fixation traversante, 1 découpe CR-CH • 2 alésages de fixation traversantes • 1 découpe cylindre borgne ø 22 mm • 1 découpe cylindre traversante ø 22 mm •... - Page 28 bsw.swiss...
- Page 29 bsw.swiss...
- Page 30 bsw.swiss...
- Page 31 bsw.swiss...
- Page 32 bsw.swiss...
- Page 33 bsw.swiss...
- Page 34 bsw.swiss...
- Page 35 bsw.swiss...
- Page 36 bsw.swiss...
- Page 37 bsw.swiss...
- Page 38 bsw.swiss...
- Page 39 bsw.swiss...
- Page 40 bsw.swiss...
- Page 41 bsw.swiss...
- Page 42 bsw.swiss...
- Page 43 bsw.swiss...
- Page 44 bsw.swiss...
- Page 45 bsw.swiss...
- Page 46 bsw.swiss...
- Page 47 bsw.swiss...
- Page 48 bsw.swiss...
- Page 49 S5 – Ferrures de sécurité Accessoires S5BB-FR022-XXX1-AA S5BB-FR022-XXXB-AA 6,00 6,00 2,50 2,50 31,00 31,00 9,00 9,00 9,00 25,00 25,00 5,00 25,00 25,00 5,00 50,00 50,00 S5BB-FR023-XXX1-AA S5BB-FR023-XXXB-AA 6,00 6,00 2,50 2,50 31,00 31,00 9,00 9,00 9,00 25,00 25,00 10,00 25,00 25,00 10,00 50,00...
-
Page 50: Table Des Matières
Liste des références pièces et accessoires Référence Page Référence Page A1B1SE-17 ....................17 B1-6022PMX ....................20 A1B1SE-22 ....................16 B1-6022PSX ....................20 A1B25SA ....................12 B1-6022PSX-H ................... 20 A1B25SE ....................12 B1BB-AS016-XXXX-AB ................22 A1B25SX ....................12 B1CCVL-22 ....................22 A1B30SA ....................
