1.2. Schéma fonctionnel (fig.1).
1.3. Application typique RN500.
1.4. Description des éléments et des connecteurs du réducteur.

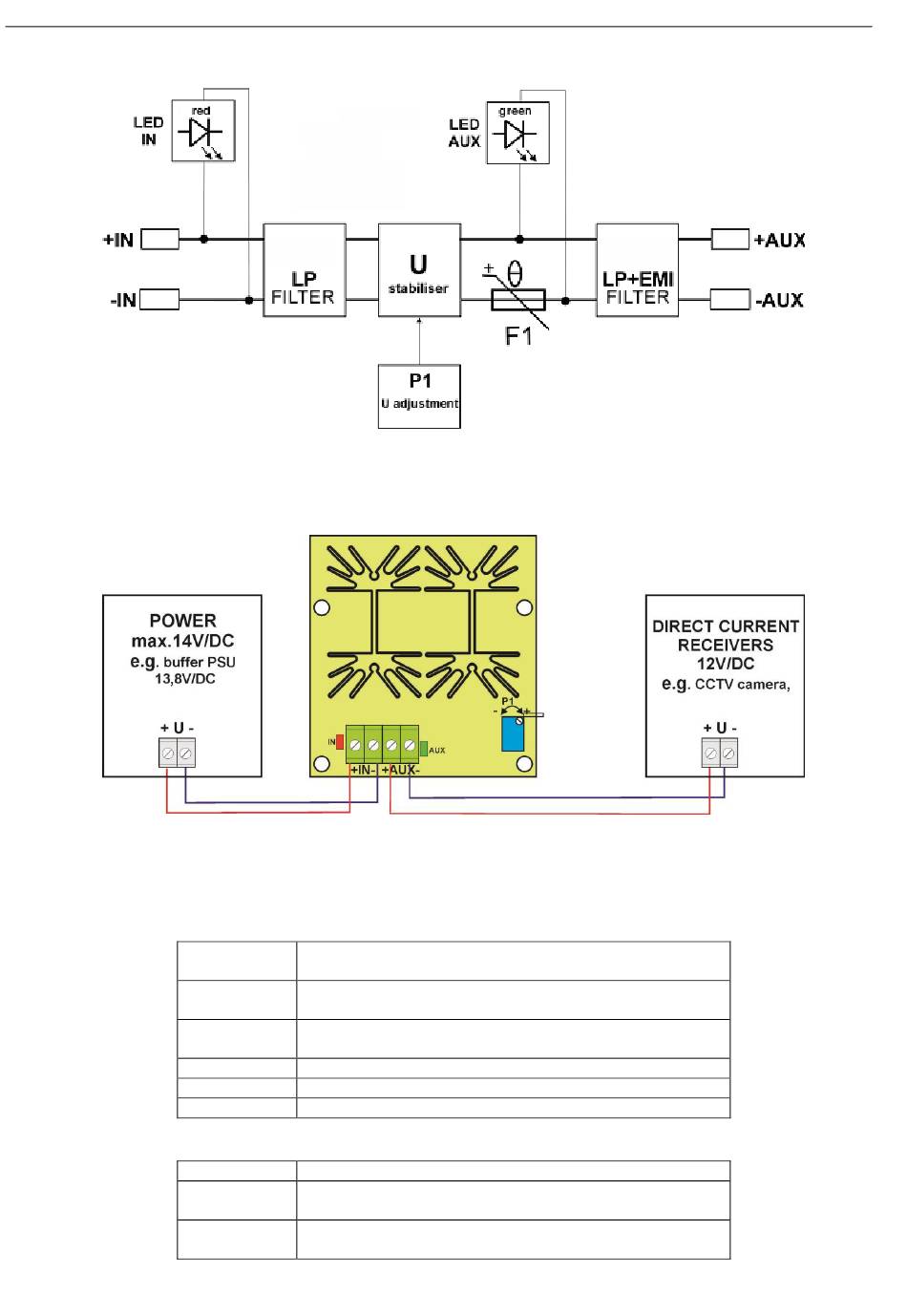

Fig. 1. Schéma fonctionnel du réducteur de tension.
Fig.2. Application typique du réducteur de tension RN500.
Tableau 1.
No
[fig.3]
Diode IN LED – rouge (indique l'alimentation du
[1]
réducteur)
Connecteurs +IN-, +AUX- du réducteur de tension (voir
[2]
tableau 2)
Diode AUX LED – verte (état à la sortie du réducteur)
[3]
Potentiomètre P1 réglage de tension (11-Uin)
[4]
[5]
Bande de montage
Tableau 2.
Description des connecteurs du réducteur
[2]
Sortie de l'alimentation DC (+IN= +U, -IN=GND, 0V),
+IN
9V-14V DC stabilisée
- IN
Sortie de l'alimentation DC (+AUX= +U, -AUX=GND),
+AUX
- AUX
tension U<12V DC
RN500
Description des éléments
2
