tension d'alimentation max. 14V DC
sortie d'alimentation 12V DC /2,5A
étendue de réglage de la tension de sortie 11V÷Uin
stabilisation linéaire de la tension
conduction sans perte en dessous du seuil de stabilité
1. Notice technique.
1.1. Description générale.

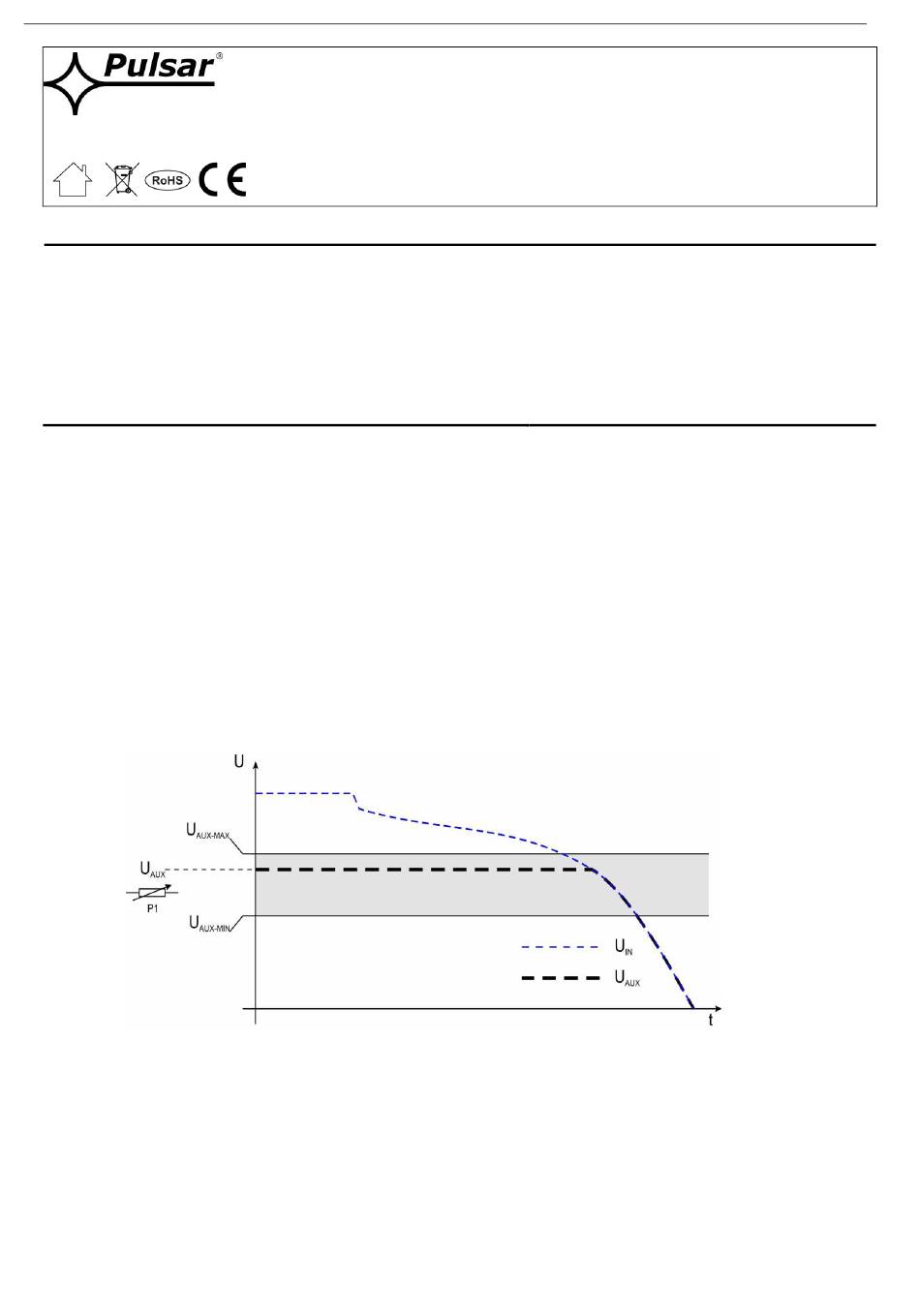

Le réducteur de tension RN 12V/2,5A (RN250) est destiné à réduire et stabiliser la tension DC entre 12÷14V
jusqu'à 12V (régulation 11V÷Uin DC). Lorsque la tension baisse en dessous du seuil de stabilité, nous avons à faire à
l'ouverture complète du transistor et à la conduction sans perte garantie par réducteur (baisse de tension ΔU<1%). Cela
permet d'utiliser complètement l'énergie stockée dans la batterie de l'alimentation lors du fonctionnent sur batteries.
Le réducteur RN250 configuré avec l'alimentation tampon standard est destiné à alimenter sans interruption les
appareils nécessitant une tension stabilisée de 10V÷12V DC. Il est dédié en particulier aux systèmes de la
vidéosurveillance CCTV (caméras, illuminateurs IR), aux contrôles d'accès KD, et aux autres dispositifs composées des
appareils alimentés par la tension 12V DC (-10%/+5%) ne pouvant pas être alimentés directement à partir de la sortie
13,8V DC de l'alimentation tampon.
Le courant maximum de charge du réducteur est de 2,5A (puissance d'appareil récepteur P= 30W max.). La
sortie du réducteur RN250 est munie de la protection contre surcharge (OLP) et contre court-circuit (SCP). Le réducteur
possède la signalisation lumineuse indiquant l'état de l'alimentation DC et de la sortie DC. Le module ne dispose pas
d'isolation galvanique entre entrée/sortie (IN-AUX), son fonctionnement se base sur le potentiel de masse commun (0V)
(bornes IN- et AUX- sont liées galvaniquement = borne commune).
RN250
RN250
v1.0
RN 12V/2,5A
Réducteur de tension DC
Édition: 6ème du 07.08.2017
Remplace l'édition: 5ème du 15.01.2016
Caractéristiques du module:
1
signalisation lumineuse LED
protections:
contre court-circuit SCP
contre surcharge OLP
garantie - 2 ans à compter de la date
de fabrication
FR*
